Меняем ремень ГРМ на Дэу Матиз 0.8 F8CV

Меняем ремень ГРМ на Дэу Матиз 0.8 F8CV

Мы давно этого ждали и наконец то он к нам приехал, встречаем трех цилиндровый зверюга Daewoo Matiz, замена ремня ГРМ и ролика. Объем двигателя 0,8 литра, на спидометре почти 40 тысяч километров пробега по просторам нашей необъятной родины. Поскольку автомобиль был только что куплен, хозяйка решила перестраховаться и это правильно, ведь не кто не даст гарантии что на спидометре то что и в жизни.

Внимание! При обрыве зубчатого ремня газораспределительного механизма на данном моторе гнет все клапана.

Необходимый инструмент

Под капотом место очень мало и это единственная проблема. Для замены ремня ГРМ на Дэу Матиз нам понадобится, три головки на 10, 12, 17 и такие же ключи. Также пригодятся прямые руки, зоркий глаз и примерно два часа свободного времени.

Для начала осмотрим зверюгу. Мне кажется, что дизайнеры делали его с какого-то героя японских мультиков.

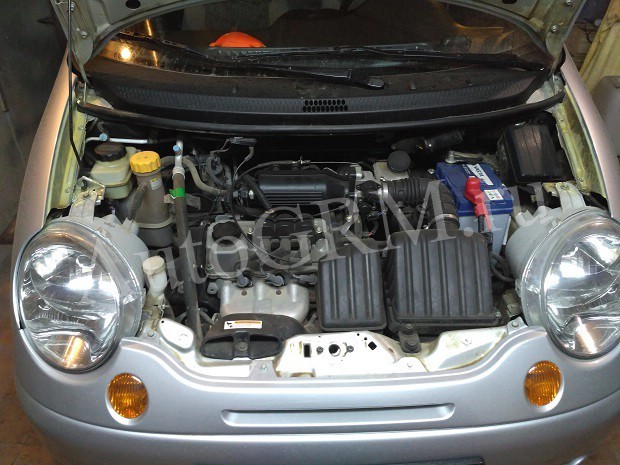

Матиз под капотом

Подготовительные операции

Что бы добраться до ремня ГРМ нам необходимо будет снять два ремня, генератора и гидроусилителя с кондиционером. Сначала ослабляем два болта на двенадцать крепящих насос ГУР. Один сзади.

Крепление ГУР сзади

Один спереди.

Крепление ГУР спереди

Отодвигаем насос к блоку цилиндров и снимаем ремень. Далее ослабляем два нижних болта генератора.

Крепление генератора снизу

И один верхний.

Крепление генератора сверху

Так же сдвигаем генератор к блоку и снимаем ремень.

Снимаем старый ремень ГРМ

Далее демонтируем верхнею крышку ремня ГРМ, отвернув четыре болта. Нижний левый открутить будет непросто, так как мешаются шланги и места очень мало, я раза три вспомнил маму всех узбеков пока его открутил.

Верхняя крышка ремня ГРМ

Выставляем верхнею мертвую точку

Проворачиваем коленвал почасовой стрелки до совпадения метки на зубчатом шкиве распредвала и защитном кожухе.

Метка распредвала

На нижнем кожухе ремня ГРМ и шкиве коленвала так же должны совпасть метки. Для удобства восприятия показано на снятых деталях.

Метка на шкиве и нижней крышки

Откручиваем шкив коленвала. Что бы заблокировать двигатель мы включаем пятую передачу, затягиваем до упора ручник, ставим под два колеса упоры и лёгким движением полутораметрового рычага срываем болт. Выключаем скорость.

После может немного убежать метка на шкиве распредилительного вала, ее необходимо выставить заново.

Шкив коленвала

Снимаем шкив коленвала. Что бы снять нижнею крышку ремня ГРМ необходимо демонтировать масленый щуп, так как он мешает открутить один из болтов. Отворачиваем один болт щупа, вынимаем его затем выворачиваем четыре защитной крышки и снимаем ее.

Нижняя крышка ГРМ

Снимаем ремень ГРМ, открутив и сняв натяжной ролик вместе с пружиной.

Натяжной ролик

На зубчатом шкиве коленчатого вала так же есть метка, она должна совпасть с отливом масленого насоса.

Метка коленвала

Начинаем установку нового ремня ГРМ

Еще раз проверяем все метки. Ставим на место натяжной ролик вместе с пружиной, попадаем направляющим штырьком в отверстие, а болт пока не ставим, это даст нам возможность подальше оттянуть ролик при установки нового ремня. Одеваем новый ремень ГРМ сначала на звездочку распредвала и фиксируем его пластиковым хомутом, что бы в дальнейшем он не соскакивал.

Незабываем про направление вращения на ремне.

Установленный новый ремень ГРМ

Далее одеваем на звездочку коленвала и следим что бы правая ветвь ремня была натянута, за тем на натяжной ролик и помпу. Ставим болт натяжного ролика, его не затягиваем. На несколько градусов, без особых усилий, поворачиваем распредвал против часовой стрелки тем самым немного натягивая правую ветвь ремня. Рукой проверяем натянула ли пружина натяжной ролик, стараемся сдвинуть его в сторону ремня, после чего затягиваем ролик. Снимаем хомут и проворачиваем коленвал два оборота. Проверяем метки и натяжку ремня, двумя пальцами стараемся развернуть его на девяносто градусов, если поворачивается больше, то необходимо подтянуть ремень ГРМ. Если все совпало и натяжка в норме, устанавливаем все детали в порядке обратном снятию. Ну а если нет, повторяем все сначала. Все очень просто

Внимание! При замене ремня ГРМ на Дэу Матиз не пострадал не один авто мастер, все трюки были выполнены профессионалами, можно повторять!

Видео: Дэу Матиз 0.8 л Замена ремня ГРМ и ролика


Удачи на дорогах. Ни гвоздя, ни жезла.


Комментарии
Подписаться
Уведомить о
6 комментариев
Популярные
Новые Старые
Межтекстовые Отзывы
Посмотреть все комментарии
Владимир Митрохин
6 лет назад

Браво. Правильное описание установки ремня. Именно начинать с шестерни распредвала, затем натягивать переднюю ветвь ремня на шкив коленвала и далее вокруг натяжного ролика. Единственный человек, который написал, что натягивать ремень и фиксировать натяжной ролик болтом надо до прокрутки на 2 оборота, а не после. После прокрутки, ремень подтягивается по необходимости.

Если не зафиксировать роликом ремень он при прокрутке перескочит несколько зубьев, растягивая пружину ролика, а распредшестерня отыграет назад примерно на 1/3 своего оборота, сбивая напрочь фазы ГРМ – не хватает усилия пружинки для сильного натяга ремня (собственный опыт).
Как всё вернуть на место: снимаем ремень ГРМ 1. Выкручиваем свечи (через колодцы видно верх поршня) 2. Если при попытке прокрутить коленвал – поршень упёрся в клапан – откатываем коленвал назад 3. Крутим распредвал за шкив руками (почувствуешь если клапана уперлись в поршень). 4. Подбираем положение поршней “посерёдке”, чтобы клапана не упирались, выставляем распредвал по метке на шестерне (руками), далее подводим поршень первого цилиндра в ВМТ (контролируем по метке на шкиве коленвала или в дырочку свечную) – и понеслась установка ремня по новой.
P.S. распредвал при прокрутке сильно пружинит из-за сжатия клапанных пружин. А вот если жёстко упёрся – это только клапаном в поршень. Руками клапана погнуть весьма трудно.

nikbelou
6 лет назад
Ответить на  Владимир Митрохин

Спасибо, мы старались.))

Константин
5 лет назад

Спасибо за статью. А для чего нужна метка на шкиве коленвала?

Autosachs
5 лет назад

Спасибо за подробное описание процесса, всё по делу, но… ребяяятыы… (с)
Поработайте над грамматикой, невозможно же читать!!! Хотя бы MS Word используйте для проверки правописания!

Сергей
5 лет назад

Добрый вечер всем. Сегодня менял ремень ГРМ, ролик, ремень генератора перед этим читал много публикаций в инете, хотел поделиться-описание снятие и фото отличные. У меня оказалось завизжали подшипники генератора, самая большая трудность оказалась вытащить его,Так вот, смотрел много описаний, ничего не вышло- получилось только когда отдали верхнюю правую опору двигателя /три болта/ и сдвинули движок ломиком вперед где-то на 4-5 см. По установке ремня ГРМ-по инструкциям в инете ничего не вышло, сделали по другому-установили прижимной ролик, наживили болт, одели пружину заранее- сначала одели ремень на звездочку коленвала снизу, заправили ремень через помпу и ролик и натянули без всяких проблем и мучений на звездочку распредвала, пара полных оборотов, окончательная затяжка болта ролика, еще раз прокрутка-все в порядке, запуск движка- все окк, при таком способе метки никуда не убегают, т.к. ремень равномерно натягивается, работа обязательно с помошником,

Алексей
1 год назад

Ремень привода ГРМ не поменяли-не отвернули болт маховика коленвала. Включали скорость, вертели метровым усилителем болт. Бесполезно , надо , видимо , ударный гайковёрт.
