Процедура замены ремня ГРМ на Митсубиси Галант 2,4 литра

Процедура замены ремня ГРМ на Митсубиси Галант 2,4 литра

Митсубиси Галант 2005 года выпуска, двигатель 2,4 литра, за рулем молодая девушка, просьба провести полное ТО. Поскольку пробег 118 000 км, замена ремня ГРМ очень к стати. Забегая немного вперед на машине установлен двигатель 4G69, а на нем в свою очередь вмести с основным ремнем нужно менять и маленький ремешок привода балансировочного вала. Вероятно, при прошлой замене ремня ГРМ, на солнце произошла грандиозная вспышка и автомастер начисто забыл его заменить. Ремень имел очень большой износ и чудо что его не порвало. Редко, но были случаи, когда порвавшиеся вспомогательные ремни попадали под основной ремень. После чего наш моторист Серега, ехидно улыбаясь, начинал потирать руки.

При обрыве зубчатого ремня привода газораспределительного механизма на данном моторе гнет все клапана!

Поэтому меняем все ремни и ролики, кроме натяжного ролика сервисного ремня.

Приступаем к замене

Из специального инструмента нам понадобится:

  1. железный пруток диаметром около пяти миллиметров, для фиксации натяжного ролика сервисного ремня.
  2. четыре порции кофе.
  3. два бутерброда с колбасой.

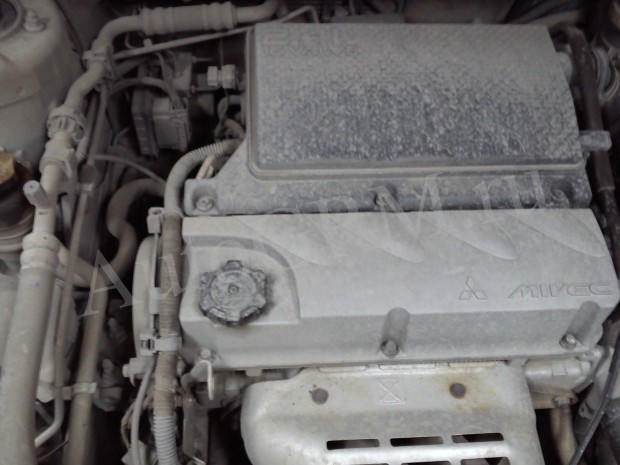

Пациент, вид сверху.

Двигатель

Пошаговый план замены

Снимаем расширительный бачок, защиту двигателя и поддомкрачиваем немного его. Не упирайте домкрат в компрессор кондиционера поскольку эта штука дорогая.

Откручиваем пять болтов и две гайки крепления опоры двигателя и массы. При снятии опоры я вспоминал маму японцев, поскольку немного мешалась трубка и пришлось помучится.

Крепление опоры двигателя

Опора двигателя, снятая.

Опора

Двигатель без опоры.

Двигатель без опоры

Снимаем правое колесо и пластиковый брызговик. Есть хитрый болт, который крепит его, что бы до него добраться придется снять передний защитный пластик.

Брызговик

Хитрый болт

Откручиваем болт, отгибаем защиту, видим длинный шестигранник.

Шестигранник

Откручиваем шестигранник и снимаем брызговик.

Автоматический натяжитель сервисного ремня в рабочем положении.

Автоматический натяжитель

На автоматическом натяжителе имеется квадратный паз под обычную трещотку с удлинителем и два уха под наш специальный инструмент. Справа отсутствует масляный фильтр.

Обводной ролик сервисного ремня.

Обводной ролик

Эти две картинки помогут вам в конце вспомнить как правильно установить ремень на место.

Пока на сняли ремешок ослабляем маленькие болтики на шкиве помпы.

Шкив помпы

Легким движением руки с трещоткой проворачиваем автоматический натяжитель против часовой стрелки и стопорим его спец инструментом.

Инструмент и натяжитель

Снимаем ремень. Если оставляем старый, метим направление вращения.

Выставляем верхнею мертвую точку

Вращая шкив коленвала по часовой стрелки, добиваемся совпадения меток.

Метка на шкиве коленвала

Откручиваем болты крепления жгута проводов и снимаем вместе с креплением.

Крышка вид сверху

Откручиваем болты крепления верхней защитной крышки ремня ГРМ и снимаем ее. Предварительно отсоединив разъем датчика положения коленвала. Сразу проверяем совпадение меток на распредвале и корпусе клапанной крышки.

Метка распредвала

Снимаем шкив помпы, открутив четыре маленьких болтика.

Откручиваем четыре болта крепления шкива коленвала, зафиксировав его либо обычным воротком, либо накидным ключом на 22 и снимаем его.

Шкив

Шкив снятый

Снимаем автоматический натяжитель.

Натяжитель почти снятый

Откручиваем обводной ролик и кронштейн опоры двигателя. После чего все гайки и болты крепящие нижнею защитную крышку. Снимаем последнюю и поражаемся чуду инженерной мысли.

Все ремни на месте

1 – автоматический натяжитель

2 – натяжной ролик

3 – обводной ролик

4 – датчик положения коленвала

Откручиваем натяжной ролик, обводной и после автоматический натяжитель. Снимаем все вышеуказанные детали и датчик коленвала, он будет мешать замене ремня балансировочного вала. Снимаем ремень ГРМ.

Снимаем натяжной ролик ремня балансировочного вала и сам ремешок.

Ролик балансировочного вала

Он легко снимется без снятия звездочки коленвала.

Метка на коленвале и блоке цилиндров.

Метка коленвала

Также проверяем метку балансировочного вала и ставим новый ремешок.

Метка балансировочного вала

Ставим натяжной ролик. Пальцем натягиваем его так чтобы максимальный прогиб ремня при воздействии на него сверху другим пальцем был 5 – 7 мм. Затягиваем крепление и еще раз проверяем прогиб и совпадение меток.

Проверяем автоматический натяжитель, шток должен выступать не меньше 11 мм в противном случае его придется заменить, а это недешево.

Натяжитель ремня ГРМ нужно привести в заряженное состояние, для чего утапливаем шток с помощью тисков или пресса.

Пресс

После сжатия ставим чеку. Подойдет простой гвоздь.

Чека

Устанавливаем натяжной ролик, болт не затягиваем. Ставим на место натяжитель, чеку не вынимаем. Совмещаем метки правого балансировочного вала.

Метка масляного насоса

Ставим новый ремень ГРМ

Так что бы нисходящая ветвь была в натяжку, если что она справа. Можно немного натянуть ремень за болт коленвала. Проверяем совпадение меток на коленвале, распредвале и балансировочных валах. Если все в норме, приступаем к натяжке. Если нет специального ключа, то вставляем в отверстия на ролике два подходящих гвоздя. Помещаем между отвертку и проворачивая ролик натягиваем ремень по максимуму. Затягиваем болт ролика и вынимаем чеку из натяжителя. Шток должен выйти примерно на 4 мм. Если на много больше или меньше, то нужно натянуть или ослабить ремень соответственно. Для этого снимаем и заряжаем натяжитель. Немного отпускаем натяжной ролик и немного проворачиваем его. Собираем и проверяем снова. Если все гуд, проверяем метки. Крутим коленвал два оборота и если клапана с поршнями не встретились и метки встали на место, то вы истинный автомеханик.

Теперь как пишут во всех руководствах, устанавливаем все в порядке обратном снятию. Главное, чтобы не осталось лишних деталей.

Теперь вы знаете как заменить ремень ГРМ на Галанте. Но нужно помнить, что на эти машины устанавливались и другие двигатели. Процедура в принципе сильно не отличается, но везде есть свои нюансы.

Видео замены ремня ГРМ на галанте


Удачи на дорогах, ни гвоздя ни жезла!
