Быстрая замена цепи и звездочек ГРМ на автомобиле ВАЗ 2107 с инжекторным двигателем

Быстрая замена цепи и звездочек ГРМ на автомобиле ВАЗ 2107 с инжекторным двигателем

Недавно к нам притащили семерку с пробитой прокладкой ГБЦ, а поскольку при замене прокладки нам придётся снимать цепь привода газораспределительного механизма решено было поменять ее вместе со звездочками. Про замену прокладки поговорим в другой статье, а тут рассмотрена замена цепи ГРМ ВАЗ 2107, а также звездочек и натяжителя с успокоителем своими руками в обычном гараже. В принципе процедура применима ко всем автомобилям данного семейства, ведь на всей классике устанавливался один цепной мотор с небольшой разницей в объеме.

На данном двигатели ставится двухрядная цепь, которая служит очень долго, 100 тыс. км пробега для нее не предел, при условии, что стоят оригинальные детали Лада. Диагностировать растянутую цепь очень просто по характерному звуку из передней части двигателя, в конце статьи подробно рассмотрим как диагностировать и натягивать цепь ГРМ.

Инструмент, приспособления и материалы

Для замены цепи газораспределительного механизма нам понадобится стандартный набор ключей и головок, а также головка на 38 или специальный усиленный ключ для храповика. Все это продаётся в любом авто магазине. Обязательно антифриз на доливку, герметик набор прокладок. Комплект ГРМ: цепь, звездочки коленвала, распредвала, поросёнка масляного насоса, башмак натяжителя и успокоитель.

Подготовительные операции

Ставим автомобиль на яму, демонтируем защиту картера. После того как двигатель остыл сливаем антифриз с радиатора. Снимаем аккумулятор. Вся работа занимает примерно 3 часа.

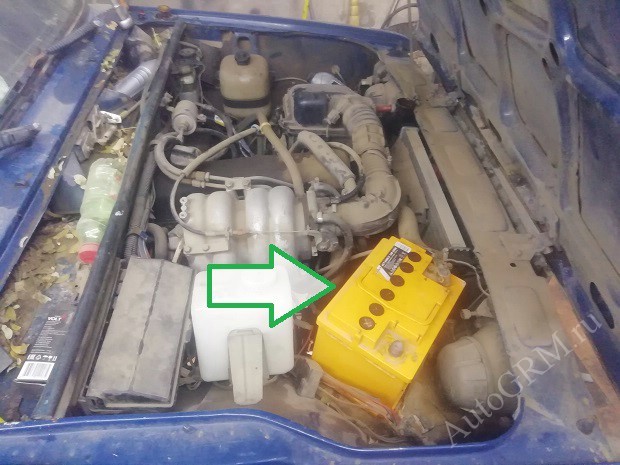

Под капотом ВАЗ 2107

Замена цепи ГРМ

  1. Снимаем патрубок дроссельной заслонки, патрубок вакуумного усилителя тормозов и отвода картерных газов, тросик дросселя. Головка на 10 и крестовая отвертка для хомутов. Патрубки.
  2. Снимаем радиатор отсоединив от него два патрубка и вывернув два болта расположенных в верхнем правом и левом углу. Головка на 10. Радиатор снизу вставляется в пазы, в которых установлены резиновые прокладки, не потеряйте их. Радиатор.
  3. Снимаем клапанную крышку, открутив восемь гаек на 10.
    Крепление клапанной крышки.
    Крепление клапанной крышки.
  4. Ослабляем гайку натяжного элемента генератора и сдвигаем его к блоку цилиндров. Снимаем клиновой ремень генератора. Ключ на 17.
    Генератор.
    Натяжение ремня генератора.

Выставляем верхнею мертвую точку (ВМТ)

  1. Проворачиваем коленвал по часовой стрелке до совпадения меток на шкиве и маркером на передней крышки цепи ГРМ. Ключ или головка на 38.
    Метка шкива коленвала.
    Метка шкива коленвала.
  2. На звездочки и маркере на корпусе подшипников распредвала так же должны совпасть метки.
    Метки распределительного вала.
    Метки распределительного вала.

Снимаем старую цепь ГРМ

  1. Стопорим коленвал, затянув ручной тормоз, подложив под колеса упоры и включив пятую передачу, откручиваем гайку шкива. Головка на 38. Откручиваем храповик.
  2. Открутив две гайки на 10 вынимаем натяжитель цепи ГРМ.
    Натяжитель цепи ГРМ.
    Натяжитель цепи ГРМ.
  3. Отгибаем лепесток стопора и откручиваем болт звездочки распредвала.
    Крепление звездочки распредвала.
    Крепление звездочки распредвала.
  4. Снимаем звездочку вместе с цепью. Обращаем внимание на износ зубьев если вы вдруг решили оставить старые. Если зубья стали острыми звездочка в замену. Цепь и звездочка сняты.
  5. Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале. Был как-то случай, когда товарищи их перепутал и хорошо, что перед тем как заводить он вручную провернул коленвал, естественно клапана уперлись в цилиндры после чего снова пришлось все разобрать. Положение звездочки относительно распредвала.
  6. Открутив три гайки и семь болтов, три из которых со стороны поддона, снимаем переднею крышку цепи ГРМ, можно сразу поменять сальник коленвала. Головка на 10. На поддоне ослабляем соседние болты для того что бы он немного просел вниз и при установке крышки обратно нам не мешала прокладка.
    Крепление передней крышки ГРМ.
    Крепление передней крышки ГРМ.
  7. Метка на звездочке коленвала должна совпадать с меткой на блоке.
    Метки коленчатого вала.
    Метка звездочки коленвала.
  8. Откручиваем болт крепления средней шестерни и башмака натяжителя. Крепление башмака натяжителя.
  9. Выкручиваем ограничительный палец и снимаем все звездочки и старую цепь ГРМ. Ключ на 17. Ограничитель.
  10. В суете забыли сфотографировать место крепления успокоителя, но вы его без труда найдете справа на головке блока цилиндров, крепится двумя болтами на 10.

Установка новой цепи ГРМ

  1. Новую цепь ГРМ обязательно смазываем моторным маслом. Цепь и звезды
  2. Надеваем ее на звездочку коленчатого вала и среднею звездочку, устанавливаем их на место, затянуть и законтрить обязательно.
  3. Устанавливаем на место ограничительный палец, башмак натяжителя и успокоитель. Все протягиваем.
  4. Проверяем метку коленвала.
  5. Надеваем цепь на звездочку распредвала, а ее соответственно не распредвал. Обязательно должна быть нисходящая ветвь цепи натянута и метки все совпадать. Если при установке метка на распредвале не совпадает просто передвиньте цепь на нужное число звеньев на звездочки, предварительно сняв ее.
  6. Затягиваем болт распредвала, контрим, отгибаем лепесток на шайбе.

Натяжка цепи ГРМ

  1. Устанавливаем на место новый натяжитель, в продаже имеются автоматические я рекомендую использовать их. Прокладку лучше смазать герметиком, затягиваем две гайки на 10.
  2. Вынимаем чеку для автоматического или откручиваем колпачковую гайку на 13 для обычного полуавтоматического, вы услышите характерный щелчок, это значит, что натяжитель сработал. Цепь окажется натянутой.
    Натяжитель цепи ГРМ.
    Натяжитель цепи ГРМ.
  3. Если вы используете старый натяжитель, то пред установкой его необходимо взвести. Откручиваем колпачковую гайку на несколько оборотов пока плунжер не станет свободно перемещаться. Утапливаем его до упора в корпус натяжителя и затягиваем гайку. Придется наловчится поскольку пружина достаточно мощная.
  4. В случае полуавтоматического натяжителя немного проворачиваем коленвал по часовой стрелки и затягиваем гайку на 13.


Обязательно проворачиваем коленвал два оборота и проверяем совпадение всех меток.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

Диагностика цепи ГРМ ваз 2107i

Со временем цепь ГРМ растягивается в результате чего появляются поперечные колебания на нисходящем участке цепи. Эти колебания могут оборвать успокоитель, а в крайне запущенных случаях привести к перескакиванию цепи на звездочке и как следствие повреждению двигателя. При растянутой цепи появляется характерный металлический звук в передней части двигателя, увеличьте немного обороты и, если звук стал слабее или пропал вовсе это явный признак износа цепи ГРМ. В случае если у вас установлен полуавтоматический натяжитель попробуйте натянуть цепь. Процедура описана выше. Если это не помогло придется поменять все элементы механизма газораспределения.

ЕЩЁ
Инструкция как демонтировать заднее и переднее сиденье на Лада Веста (седан, св, кросс)

Рекомендуется проводить процедуру натяжки каждые 10 тас км.

Видео замены цепи ГРМ ВАЗ 2107

Надеюсь я смог вам помочь. Не забывайте про своевременное техническое обслуживание вашего автомобиля это в разы уменьшает вероятность крупной поломки.

Удачи на дорогах. Ни гвоздя, ни жезла.
