Процедура замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (+видео)

Процедура замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (+видео)

Мечта наших отцов и дедов – Волга. Недавно нас посетил мой старый друг на своей любимице ГАЗ 31105. Появившейся посторонний шум со стороны привода ГРМ, а также увеличенный расход и плохая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 – замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый 999 фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге. Не зря говорят: «Если у Волге не течет масло, значит его нет». Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный – это его официальное название. В него обязательно должны входить следующие ингредиенты:

  1. Два натяжителя цепи.
  2. Два гидронатяжителя цепи.
  3. Две цепи привода, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
  4. Три успокоителя цепи.
  5. Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
  6. Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

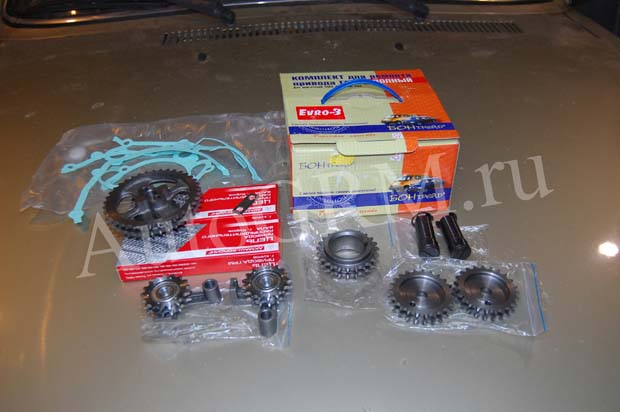

Выглядит он так.

Комплект ГРМ ЗМЗ-406

А вот и сам пациент.

Газ 31105

Под капотом действительно двигатель ЗМЗ-406.

ЗМЗ-406

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Верхний патрубок радиатора

Отсоединяем все мешающие патрубки.

Вентиляция ГБЦ

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Катушка зажигания

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Распределительные валы

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Шкив помпы

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Натяжной ролик

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

ДВС без ремня

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Верхняя крышка ГРМ

Снимаем генератор вмести с треугольной пластиной.

Генератор

Откручиваем болт на 10 датчика положения коленвала.

ДПКВ

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Болт коленвала

Метки распредвалов

Метка на распредвале  впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Метка впускного распредвала

Аналогично для распредвала выпускных клапанов.

Метка выпускного распредвала



Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Патрубки помпы

Патрубок печки

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Помпа

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Верхний гидронатяжитель

Снимаем крышку и сам гидронатяжитель.

Механизм гидронатяжителя

Аналогично и нижнем.

Нижней гидронатяжитель

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Усилитель

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Снятый поддон

Теперь снимаем нижнею крышку ГРМ.

ДВС без нижней крышки

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Верхний успокоитель

Аналогично со вторым. Снимется он вместе с цепью.

Правый успокоитель

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Болты звездочек распредвалов

Снимаем звездочки распределительных валов и цепь с успокоителем.

Распредвалы без звездочек

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Верхний натяжитель

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Звездочка промежуточного вала

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Кольцо и звездочка коленвала

Для этого лучше всего подойдет двулапый съемник.

Съемник

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Старая и новая звездочка

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

ДВС без ничего

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Метка коленвала

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Нижняя цепь

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Метка промежуточного вала

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Цепь с успокоителем

Ставим натяжитель.

Верхний натяжитель

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Метка выпускного распределительного вала

Метки валов

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Разрежаем гидронатяжитель

Ставим верхний успокоитель и еще раз проверяем все метки.

Верхний успокоитель

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео показано много интересных моментов.

Удачи на дорогах. Ни гвоздя, ни жезла.
