Меняем ремень ГРМ на Audi A4 1,8Т 2000 года


Очень плохоПлохоСреднеХорошоОтлично (голосов: 1, в среднем: 5,00 из 5)
Загрузка...

Турбированный двигатель объемом 1,8 литра, на котором сегодня мы будем менять ремень ГРМ устанавливался на следующих машинах: Audi A4 (1997-01), A4 Quattro (1997-01), TT (2000-04), TT Quattro (2000-04), VW Beetle (1999-02), Golf (2000-02), Jetta (2000-02), Passat (1996-00), аббревиатура двигателей AEB, AJL, ANB и APU.

Для всего вышеперечисленного процедура замены ремня ГРМ одинакова. На большинстве моделей перед выполнением данного действа необходимо снять передней бампер и выдвинуть переднею панель вперед в положение сервисного обслуживания.

Рекомендуемый интервал замены 120000 км или 8 лет. При обрыве ремня ГРМ клапана загнет однозначно.

Итак, начинаем с простого.

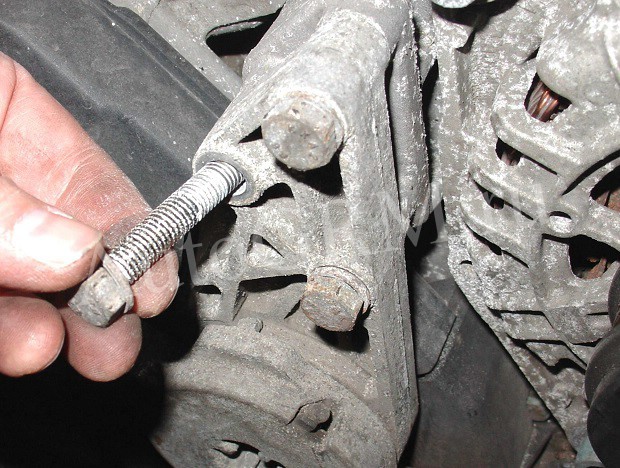

Снимаем ремень привода навесных агрегатов. Откручиваем три болта на тринадцать держащих автоматический натяжитель.

Крепление натяжителя

Снимаем его тем самым освобождаем доступ к защитным крышкам ремня ГРМ.

Натяжитель

Верхняя крышка зубчатого ремня крепится двумя металлическими зажимами, которые с помощью плоской отвертки легко отщелкиваются. Один с правой стороны.

Правая защелка

Другой с левой.

Левая защелка

Вынимаем из зажимов на крышке ремня ГРМ два шланга. Больший шланг подающий охлаждающую жидкость в турбонагнетатель и малый вакуумный.

Шланги на крышки ГРМ

Снимаем верхнею крышку ремня ГРМ.

Верхняя крышка ГРМ

Шланги ложем на клапанную крышку, что бы не мешались. По желанию можно выкрутить свечи что бы легче было вращать коленвал. Так же в свечное отверстие можно вставить длинную отвертку что бы визуально контролировать верхнею мертвую точку.

Отвертка в цилиндре

Выставляем верхнею мертвую точку. Для этого, по часовой стрелке, двенадцатигранной головкой на девятнадцать, вращаем коленвал до совпадения меток на звездочки распредвала и клапанной крышки.

Метки распредвала

На шкиве коленвала и на нижней защитной крышки ГРМ так же должны совпасть метки.

Метки коленвала

После того как метки выставлены снимаем шкив коленвала. Головкой удерживаем коленчатый вал от проворачивания, а шестигранником на шесть откручиваем четыре болта.

Крепление шкива

Снимаем шкив.

Шкив коленвала

Нижняя крышка ГРМ крепится двумя болтами на десять и шестигранником на 5 в нижней части.

Нижнее крепление

Шестигранником на шесть в верхней.

Шестигранник вверху

Справа ее держит гайка на десять, чтобы открутить ее необходимо снять муфту привода вентилятора, для этого фиксируем ее болтом М5 длинной 60 мм и шестигранником откручиваем ее. Для удобства показано на рисунке.

Демонтаж муфты

Откручиваем гайку.

Боковое крепление

Снимаем нижнею крышку ремня ГРМ.

Нижняя крышка ГРМ

Сняв крышку помети маркером положение звездочки коленвала, чтобы в дальнейшем было удобно совмещать метки. Откручиваем болт на четырнадцать, держащий натяжной ролик ремня ГРМ.

Крепление натяжного ролика

Снимаем его.

Снимаем ролик

Старый и новый ролики.

Старый и новый ролики

Снимаем гидравлический натяжитель который крепится двумя болтами на десять. Верхний.

Верхний болт натяжителя

Нижний.

Нижний болт натяжителя

На корпусе натяжителя крепится обводной ролик. Нужно выкрутить болт, так как в новом комплекте его нет.

Крепление ролика

Старый и новый натяжитель. Важно: Не вынимайте чеку из нового натяжителя.

Старый и новый натяжитель

Проверти все метки. Ставим новый натяжной ролик, его не затягиваем. Так же ставим новый натяжитель, чеку не вытаскиваем.  Устанавливаем новый ремень ГРМ, так что бы правая ветвь была натянута. Сначала надеваем на звездочку коленвала, звездочку масляного насоса, распредвала и натяжной ролик. Что бы ремень не соскакивал можно прижать его пластиковыми хомутами.

Новый ремень ГРМ

Пальцем по максимуму натягиваем натяжной ролик вместо натяжителя и слегка притягиваем болт. Смотрим что бы провиса ремня негде не было и метки были на месте.

Метка на звездочки

Временно устанавливаем нижнею крышку и шкив коленвала, что бы убедится на сто процентов что все метки совпали.

Нижняя крышка

Вытягиваем чеку из натяжителя.

Чека натяжителя

Снова немного ослабляем болт натяжного ролика, даем натяжителю натянуть ремень. На пару градусов против часовой стрелки проворачиваем звездочку распредвала, это по максимуму натянет правую ветвь ремня и даст натяжителю установить правильную натяжку.

Рабочее положение натяжителя

Затягиваем болт натяжного ролика. Проворачиваем коленвал два оборота до совмещения меток на распредвале и нашей метки коленвала. Все должно совпасть. Устанавливаем на место все детали в порядке обратном снятию. Ну вот и всё.

Удачи на дорогах. Ни гвоздя, ни жезла!
