Простая замена цепи ГРМ Geely Emgrand с двигателем JL4G15 1,5 литра


Недавно нас посетил один из представителей Китайского автопрома Geely Emgrand JL4G15 (1,5 литра), замена цепи ГРМ, а также после небольшой диагностики, поршневых колец и сальников клапанов, поскольку расход масла достиг литра на тысячу, да и сизый дым из трубы не предвещал ничего хорошего. И это не удивительно ведь машина работала в такси без устали и накрутила на спидометр 213000 за неполных три года. Про ремонт двигателя мы поговорим в отдельной статье.

А сейчас небольшая былина о том, как находчив наш народ. По словам владельца, на 140000 пробега застучала цепь, так как вытянулась на столько что натяжитель уже не справлялся с поставленной перед ним задачей, но разве это заставило обратится нашего героя в сервис? Не тут-то было. Прикинув что ремонт обойдется в кругленькую сумму, он вспомнил, что раньше на Жигулях, когда вытягивалась цепь на натяжитель одевали специальный колпачок что бы увеличить его вылет. Здесь же он просто нашел сварщика и приварил гайку. Дешево и сердито.

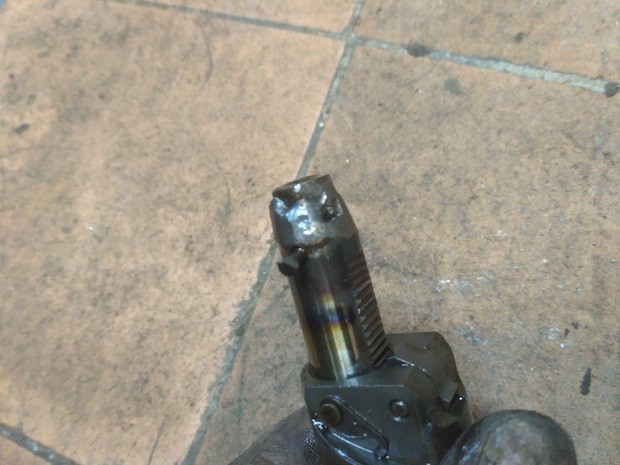

Гайка на натяжителе

Помогло это примерно на 70000, но все равно к двумстам десяти тысячам цепь нежным постукиванием и шорканьем аккуратно напросилась на замену.

Итак, машина в гараже, двигатель остыл, пора приступать.

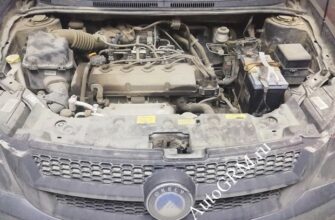

Под капотом

Хоть на двигатели и написано Geely, но все же это давно нам известный тайотавский двигатель 1zz, с небольшими доработками. Если кому интересно можете посмотреть статью о замене ГРМ на рафике и убедится. Первым делом сливаем антифриз.

Двигатель JL4G15

Снимаем пластиковую защитную крышку и снимаем высоковольтные провода.

Провода

Откручиваем все болтики крепящие клапанную крышку и снимаем ее.

Крепление крышки

Ключом на 17 оттягиваем натяжитель сервисного ремня и снимаем последний. Хоть в книги и написано, что далее мы должны снять натяжитель, но сделать нам это не даст болт, который упирается в лонжерон. Его снимаем после того как открутим опору и поддамкратим двигатель.

Натяжитель ремня

Выставляем верхнею мертвую точку. За болт коленвала, обязательно по часовой стрелки, проворачиваем двигатель до момента совпадения метки на шкиве коленвала и метки «0» на передней крышки ГРМ. Для удобства показано на снятых деталях.

Метка шкива коленвала

При этом, на звездочки распредвала выпускных клапанов метка должна смотреть вверх.

Метка выпускного распредвала

На корпусе фазовращателя, нарисованная стрелка должна быть на верху.

Метка фазовращателя

Откручиваем болт шкива коленвала. Стопорим маховик большой плоской отверткой, сделать это просто. Так как внизу КПП есть пластиковая крышка, сняв которую вы увидите венец маховика, вставляете между зубьями и корпусом отвертку в расклин и спокойно срываете болт. К сожалению фотографию не сделали, но вы ее найдете без труда.

Откручиваем опору двигателя. Болт и гайка сверху и две гайки снизу.

Крепление опоры

Снимаем генератор, два болта.

Генератор

Поддамкратив двигатель снимаем натяжитель сервисного ремня и открутив три болта снимаем кронштейн передней опоры. На фото два болта уже сняты, а вот третий прикипел так, что пришлось потратить на него пару лишних часов. Кронштейн обозначен зеленой стрелкой. Пришлось перед демонтажем опоры снять помпу, для удобства откручивания закипевшего болта, вы снимаете ее после опоры, шесть болтов на десять.

Кронштейн

Откручиваем две гайки на 10 и вынимаем автоматический натяжитель цепи.

Крепление натяжителя

Откручиваем все что держит переднею крышку цепи ГРМ, а будут тут и гайки на 10 и болты, а также болты на 12. На рисунке показаны их места расположения, синим обозначено место нахождения натяжителя.

Передняя крышка ГРМ

Под крышкой ГРМ прячутся два башмака, натяжителя слева и успокоителя он же направляющий справа.

Башмаки натяжителя

Откручиваем болт крепления башмака натяжителя и три болта успокоителя.

Крепление башмаков

На против меток на звездочках распредвалов и на против метки на коленвале ставим цветовые метки на цепи, в последствии мы сравним их с метками на новой цепи, так на всякий случай! Ниже показана метка коленвала.

Метка коленвала

Снимаем старую цепь и сравниваем ее с новой.

Старая и новая цепь

Результат очевиден.

На новой цепи есть цветовые метки, устанавливаем ее так что бы эти метки встать на против меток на распределительных валах и коленвале.

Метка распределительного вала выпускных клапанов.

Метка распределительного вала выпускных клапанов

Метка на распредвале впускных клапанов.

Метка на распредвале впускных клапанов

Метка на коленчатом вале.

Новая метка коленвала

Ставим на место башмаки натяжителя и успокоителя. Устанавливаем защитную крышку ГРМ, предварительно на соприкасающиеся поверхности наносим герметик. Далее ставим заряженный новый натяжитель и приводим его в рабочие положение. Во всех книгах рекомендуют провернуть коленвал против часовой стрелки что бы его разблокировать, но мы этого делать не будем, так можно и не заметить, как перескочит цепь. Поступаем проще, длинной отверткой нажимаем на верх башмака натяжителя и отпускаем, при этом мы услышим характерный звук и увидим, как натянулась цепь. Можно для верности повторить процедуру пару раз. Далее устанавливаем все детали в порядке обратном снятию. Заливаем антифриз и заводим автомобиль. Все просто. Если вдруг что-то упустил пишите в комментариях обязательно поправлю.
