Простая замена ремня ГРМ на Hyundai Getz с двигателем 1,2 литра 12 клапанов с АКПП


Очень плохоПлохоСреднеХорошоОтлично (голосов: 3, в среднем: 5,00 из 5)
Загрузка...

Сегодня нам предстоит замена ремня ГРМ на Hyundai Getz с двигателем 1,2 литра, 12 клапанов и коробкой автомат. Данная процедура будет немного отличатся в некоторых нюансах от аналогичной на шестнадцати клапаном без АКПП, но мы все равно опишем процедуру полностью для наглядности, а кому интересно аналогию может провести здесь.

Хоть на данном двигателе помпа приводится в действие отдельным ремнем, но для ее замены все равно придется снять привод ГРМ, поэтому решайте сами стоит ли менять. Но поскольку двигатель отбегал почти 129 000 км, помпу мы поменяем, как окажется в дальнейшем, не зря. Демонтировав старую помпу, мы обнаружили довольно приличный люфт, а вот почему она не издавала ни каких звуков, до сих пор остается загадкой.

Для данного мероприятия нам понадобится стандартный набор инструмента и гвоздь диаметром 2 мм. А вот зачем гвоздь вы узнаете в следующей серии.

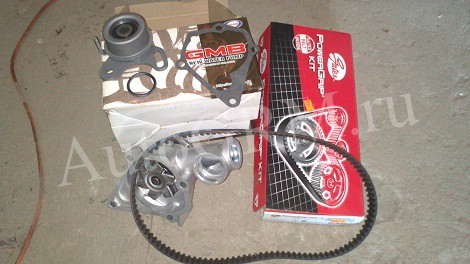

Комплект ГРМ содержит всего две детали, сам ремень и натяжной ролик, а с помпой помимо прокладки должно идти новое уплотнительное кольцо.

Комплект ГРМ

Под капотом двигатель 1,2 литра SONC 12V.

Двигатель 1,2 литра SONC 12V

Для начала снимаем защиту двигателя, переднее правое колесо и сливаем антифриз. Ослабляем гайку и откручиваем регулировочный болт натяжного ролика ремня кондиционера. Снимаем последний.

Натяжной ролик кондиционера

Ослабив два болта насоса ГУР, подводим его к двигателю, тем самым ослабляем ремень ГУР. Один из болтов снизу, целесообразно для этой цели использовать рожковый ключ. Снимаем ремень гидроусилителя.

Насос ГУР

Ослабляем контрящий болт и откручиваем натяжной генератора. Так же ослабляем нижнее крепление генератора, если конечно оно затянуто. Подвигаем генератор ближе к блоку цилиндров и снимаем ремень генератора.

Генератор

Снимаем верхнею защитную крышку ремня ГРМ отвернув четыре болта и выставляем ВМТ (верхнею мертвую точку). Совмещаем метку на шкиве коленвала с меткой «Т», на нижней защитной крышку ГРМ.

Метка ГРМ

На шкиве распредвала отверстие должно встать на против метки головки блока цилиндров, она обычно помечена красной краской. В идеале мы должны посмотреть в отверстие шкива распредвала и увидеть метку, но поскольку заглянуть туда очень проблематично тут нам и поможет наш супер гвоздь. Вставляем его в отверстие и заглядываем сбоку, если гвоздь уперся в метку ГБЦ, значит все метки наместе. Более подробно описано в прошлой статье.

Метка распредвала

После того как все метки выставлены, снимаем подушку двигателя предварительно поддамкратив его.

Подушка двигателя

После чего, опустив двигатель, снимаем шкив помпы. Что бы застопорить шкив одеваем на него его ремень и натягиваем через кронштейн опоры двигателя. Для этой процедуры понадобится напарник, так как держать шкив и откручивать болты одному ну очень неудобно.

Помпа

Застопорив коленвал, откручиваем болт шкива коленвала, вот тут нас и ждет засада. Поскольку коробка автомат, то стандартные простые способы блокировки нам не подходят. Делать нечего блокируем маховик. Откручиваем четыре болта и снимаем защитную крышку маховика. К сожалению фото не сделали но вы ее легко найдете. Блокируем маховик плоской широкой отверткой и откручиваем болт шкива коленвала.

Откручиваем четыре болта и снимаем нижнею защитную крышку ремня ГРМ.

Нижняя крышка ремня ГРМ

Видим совпадение меток коленвала.

Метка коленвала

Откручиваем регулировочный болт натяжного ролика, он виден на предыдущем фото и болт с натяжной пружиной.

Натяжной ролик

Снимаем ролик, ремень и отвернув четыре болта снимаем водяной насос.

Блок цилиндров без помпы

На приходящем патрубке меняем резиновое уплотнительное кольцо. Ставим новую прокладку и, смазав тонким слоем герметика, устанавливаем помпу на место. Наживляем болт с пружиной и регулировочный болт натяжного ролика, пружину ставим на место с помощью отвертки. Деревянной ручкой молотка или подходящей палкой отводим натяжной ролик как можно ближе к помпе, преодолевая усилие пружины, затягиваем регулировочный болт и подтягиваем второй. Все готово к установки нового ремня ГРМ.

Новая помпа и ролик

Проверяем совпадение всех меток на коленчатом вале и распредвале. Ставим новый ремень ГРМ. Обязательно обращаем внимание на указанное направление вращения. Сначала одеваем на звездочку коленвала, затем на звездочку распредвала и натяжной ролик. Нисходящая ветвь ремня должна быть натянута. Ослабляем регулировочный болт ролика и под действием пружины, последний натянет ремень. Проверяем метки. Проворачиваем коленвал на несколько градусов по часовой стрелки, что бы ремень окончательно натянулся, затягиваем два болта натяжного ролика ремня ГРМ. Проворачиваем коленвал два оборота и проверяем совпадение меток. Если все метки совпали и самую длинную ветвь ремня невозможно повернуть двумя пальцами больше чем на девяносто градусов, значит, все у нас получилось. Сборку проводим в порядке обратном разборке.

Как вы могли заметить, процедура замены ремня ГРМ на Гетсе с разными двигателями отличается незначительно и подсилу любому автолюбителю с прямыми пуками.

Видео замены ремня ГРМ на Hyundai Getz 12V

Сразу хочу предупредить видео очень познавательное, но ни в коем случае не вздумайте стопорить шкив коленвала газовым ключом.

Удачи на дорогах. Ни гвоздя, ни жезла.
