Описание замены ремня ГРМ на Hyundai Tucson с двигателем 2.0 16v с фото и видео


Очень плохоПлохоСреднеХорошоОтлично (голосов: 16, в среднем: 3,94 из 5)
Загрузка...

Hyundai Tucson 2006 года с 16-клапанным двигателем G4GC (DOHC, 142 л.с.). Плановая замена ремня ГРМ на 60 000 км. пробега. Хотя данный двигатель оборудован системой изменения фаз газораспределения для впускных клапанов (CVVT) для замены ремня ГРМ особых приспособлений не потребуется. Меняем также все ремни навесных агрегатов, их три, натяжной и обводной ролик.

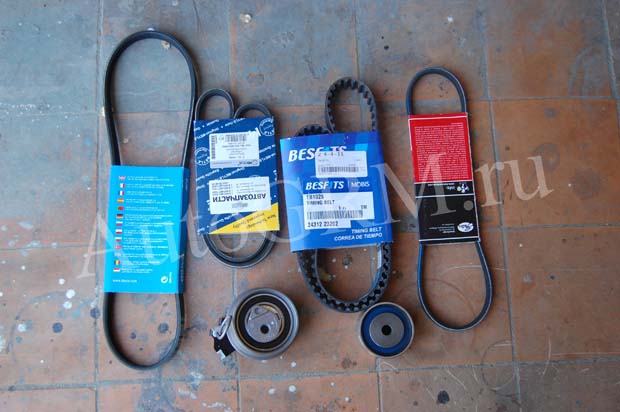

Ремни и ролики

Поскольку помпа приводится не ремнем ГРМ ее не меняем. Вся процедура заняла два с половиной часа, за это время было выпито четыре чашки кофе, съедены два бутерброда и порезан один палец.

А вот и сам пациент.

Hyundai Tucson 2006 года

Как мы и обещали под капотом двухлитровый рядный двигатель.

Двигатель G4GC

Приступим.

Схема сервисных ремней.

Схема сервисных ремней

Перед тем как снять ремни привода навесных агрегатов, ослабляем четыре болта на десять крепящих шкивы помпы. Если этого не сделать сейчас, то после снятия ремней застопорить ее будет очень сложно. Ослабляем верхний и нижний болт гидроусилителя и сдвигаем его к двигателю.

ГУР

Под гидроусилителем находится генератор, сфотографировать не удалось. Ослабляем нижний болт крепления и по максимуму выкручиваем регулировочный.

Крепление генератора

Снимаем ремень генератора и гидроусилителя. Откручиваем болты крепящие шкивы помпы и снимаем их. Запоминаем что снизу стоял маленький и какой стороной они стояли к помпе.

Шкивы помпы

Откручиваем четыре болта на десять верхней зашитой крышке ГРМ.

Верхняя крышка

Снимаем защиту и поддонкрачиваем двигатель. Откручиваем три гайки и один болт крепящих опору двигателя.

Опора двигателя

Снимаем крышку.

Двигатель без крышки

И опору.

Двигатель без опоры

Снимаем переднее правое колесо и откручиваем пластиковый брызговик.

Брызговик

Перед нами предстал шкив коленвала и натяжной ролик ремня кондиционера.

Шкив коленвала

Откручиваем натяжной болт до ослабления ремня кондиционера и снимаем последний.

Натяжной ролик ремня кондиционера

А теперь самое интересное. Выставляем верхнюю мертвую точку. За болт коленвала, обязательно по часовой стрелке, проворачиваем коленвал так что бы метки на шкиве и метка с буквой Т на защитной крышке совпали. Фотографировать очень неудобно поэтому покажем на снятых деталях.

Метки коленвала

Сверху на шкиве распредвала имеется небольшое отверстие, а не ГБЦ паз. Необходимо чтобы отверстие встало напротив паза. Поскольку заглядывать туда очень неудобно, проверяем так: в отверстие вставляем подходящею по размеру ровную железяку, я использую тонкое сверло. Смотрим сбоку и видим насколько точно мы попали в метку. На фото метки не совмещены для наглядности.

Метки распредвала

Откручиваем болт крепления шкива коленвала и снимаем его вмести с защитным колпачком. Для блокировки шкива используем самодельный стопор.

Стопор шкива

Откручиваем четыре болта держащих нижнею защитную крышку.

Шкив коленвала

Снимаем ее. Метка на коленвале должна совпасть.

Метка коленвала внутренняя

Откручиваем натяжной ролик и снимаем его. Запоминаем как он стоял.

Натяжной ролик

Снимаем ремень ГРМ и обводной ролик который находится справа посредине блока цилиндров.

Ставим новые ролики. Натяжной ролик имеет направления натяжки, указано стрелкой и метку до которой должна дойти стрелка при правильной натяжке.

Натяжной ролик снятый

Проверяем совпадение вех меток.

Ставим новый ремень ГРМ, сначала одеваем на шкив коленвала, обводной ролик, шкив распредвала и натяжной ролик. Нисходящая ветвь ремня должна быть натянута, для этого на один два градуса поворачиваем шкив распредвала по часовой стрелки, одеваем ремень, поворачиваем шкив обратно. Еще раз проверяем все метки. Шестигранником проворачиваем натяжной ролик до момента, когда стрелка совпадет с меткой. Затягиваем натяжной ролик. Проворачиваем коленвал два оборота и проверяем совпадение меток. Так же проверяем натяжку ремня ГРМ по стрелки на натяжном ролике. В умной книге написано, что натяжка считается правильной если при прикладывании к ремню нагрузки в два килограмма его провис составляет пять миллиметров. Трудно представляется как это сделать, а тем более измерить.

Если все метки совпали и натяжка в норме, приступаем к сборке. Со шкивами помпы пришлось помучится, хоть они и имеют центрующий паз, но держать их и одновременно наживлять болты очень неудобно, поскольку расстояние до лонжерона порядка пяти сантиметров. Устанавливаем на место все детали в порядке обратном снятию. Заливаем все жидкости которые слили. Заводим автомобиль и с чувством глубокого самоудовлетворения отправляемся вперед на встречу приключениям. Вот такая, сравнительно несложная, процедура замены ремня ГРМ на тусане.

Видео замены ГРМ

Показана Kia. Но поскольку у них одинаковые двигатели, видео будет очень полезно.

Спасибо за внимание. Удачи на дорогах. Ни гвоздя ни жезла.


Один комментарий

  1. Андрей

    Кстати открутить болт шкива коленвала проще ключем, которым нужно упереться в подрамник и покрутить стартером несколько раз. У меня с 4-года раза открутился. Затянул же его я на шиномонтаже пневмоинструментом.
