Меняем ремень ГРМ и ролики на Ладе Приора с двигателем 1,6 литра 16 клапанов

Меняем ремень ГРМ и ролики на Ладе Приора с двигателем 1,6 литра 16 клапанов

К нам приехал наш сосед для прохождения планового ТО на своем свеженьком ВАЗ 2170, в простонародье Lada Приора, замена ремня ГРМ, помпы, масла и еще по мелочи.

В разных источниках указана разная периодичность замены ремня ГРМ от 80 тысяч км пробега до 105 тыс, но мы меняем на 60 тыс или раз в четыре года. Проверяем натяжение ремня и его состояние каждые 20 тыс км пробега или раз в год и это не наша прихоть, ведь все мы знаем о качестве наших запчастей. При проверки обращаем особое внимание на отсутствие на ремне трещин и надрывов, а так же масла или антифриза. И помните что экономия на ремне ГРМ может обернуться во много раз большими затратами на ремонт двигателя.

Важно! При обрыве ремня ГРМ на двигателе 21126 загибает все 16 клапанов.

И еще, не все знают, но на шестнадцати клапанном двигателе Приоры ставятся облегченные шатуны и при обрыве зубчатого ремня привода газораспределительного механизма гнутся не только все 16 клапанов, но и в большинстве случаев шатуны. И если их не заменить то у машины откроется приличный масленый аппетит. Поэтому лучше перестраховаться.

Вместе с ремнем ГРМ меняем и помпу, поскольку на моем опыте большая часть случаев обрыва зубчатого ремня приходится на заклинившую помпу.

Необходимый инструмент

Из инструмента нам понадобится: стандартный набор ключей, шестигранники на 5 и 6, набор головок и специальный ключ для натяжного ролика Приоры, он немного отличается размерами от обычного (тоньше штыри которые вставляются в ролик), цена вопроса 100 рублей. Но и собственно сам комплект ГРМ Gates. Ремни Gates, по моему мнению, являются одними из лучших ремней ГРМ.

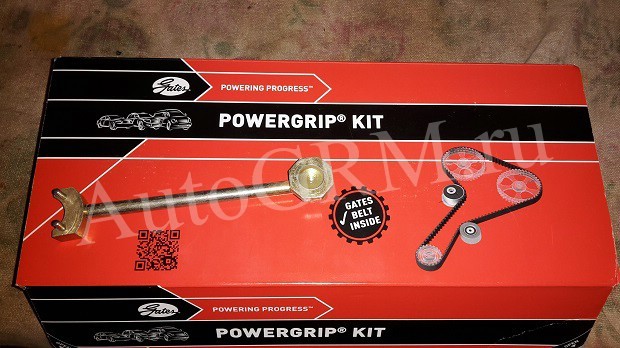

Специальный ключ для Приоры.

Процедура замены ремня ГРМ на Приоре занимает примерно два часа с перерывом на обед.

Подготовительные операции

Для начала отключаем минусовую клейму аккумулятора, снимаем защиту двигателя и сливаем антифриз.

Приора под капотом.
Двигатель 16 клапанов Приора.

Снимаем защитную крышку не забыв отсоединить клапан продувки абсорбера.

Защитная крышка двигателя.

Двигатель без крышки.

Пошаговая инструкция

  1. Снимаем ремень генератора открутив крепление натяжного ролика. Ключ на 17.

Совсем снять ремень не удастся так как через него проходит опора двигателя и если вы захотите его поменять придется ее открутить. Замене приводного ремня он не помешает.

Натяжной ролик сервисного ремня.
Натяжной ролик сервисного ремня.
  1. Снимаем верхнею защитную крышку ГРМ открутив 4 болта. Шестигранник на 5.

На более свежих моделях нам понадобится звездочка.

Крышка ГРМ.

  1. На зубчатых шкивах распределительных валов маркером подкрашиваем метки для удобства контроля.

Метки и ролики.

  1. натяжной ролик
  2. обводной ролик
  1. Откручиваем болты крепления нижней защитной крышки ГРМ. Шестигранник на 5.
Нижняя крышка ГРМ.
Нижняя крышка ГРМ.

Переднее правое колесо можно не снимать, а вывернуть до упора направо.

ЕЩЁ
Схема и строение подвески Лада Веста (св, кросс, седан)

  1. Стопорим коленвал. Подкладываем под передние колеса упоры, включаем пятую скорость и откручиваем болт шкива коленвала. Головка на 17 и удлинитель с трубой в качестве рычага. Выключаем скорость.
Шкив коленвала.
Шкив коленвала.
  1. Демонтируем шкив и нижнею защитную крышку. За шкивом установлен металлический пыльник, не забудьте его при установке.

Пыльник.

Выставляем верхнею мертвую точку

  1. Необходимо вкрутить на место болт коленчатого вала и за данный болт по часовой стрелки проворачиваем коленвал до момента совпадения меток на зубчатом шкиву коленчатого вала и отливе на масленом насосе. Головка на 17. Ставим метку маркером для удобства. Во многих руководствах предлагается поставить метку на маховике, но лазить под термостат не очень удобно, поэтому пойдем простым путем.
Метки коленвала.
Метка коленвала.
  1. На шкивах распредвалов тоже должны совпасть метки с метками на кожухе ГРМ. Метки распредвалов сфотографированы уже после установки нового ремня, просто в процессе замены забыли сделать фото, да простит нас за это неискушенный читатель.
Метки распредвалов.
Метки распредвалов.
  1. Откручиваем болты крепления натяжного и обводного роликов и снимаем их вместе с ремнем ГРМ.

Замена помпы

  1. Открутив болты крепления снимаем шкивы распредвалов. Головка на 17.

Внимание! На шкиве распредвала впускных клапанов установлена пластина для датчика фаз, не повредите ее.

Крепление звездочек распредвалов.
Крепление шкивов распредвалов.
  1. Далее откручиваем опору натяжного ролика ремня генератора (три болта на 13) и шесть болтов на 10 крепления внутреннего кожуха.
Крепление кожуха.
Крепление кожуха.
  1. Откручиваем три болта крепления водяного насоса. Шестигранник на 5.
Крепление помпы.
Крепление помпы.
  1. Смазываем тонким слоем герметика прокладку водяного насоса и устанавливаем его на место.

Болты протягиваем равномерно в несколько проходов.

  1. Устанавливаем обратно кожух и опору ролика.

Новая помпа.

Установка нового ремня ГРМ

  1. Достаем новый комплект ГРМ.
Новый ремень ГРМ и ролики.
Комплект ГРМ.

Внимание! На натяжном ролике есть направление натяжки (показано стрелочкой) и указатель правильной натяжке, индикаторного типа.

Направление натяжки на ролике.
Направление натяжки на ролике.
  1. Устанавливаем на свои места натяжной и опорный ролики, проверяем совпадение всех меток. Болт крепления опорного ролика затягиваем, натяжного просто наживляем.

Метки на распредвалах обычно немного разбегаются, поэтому, если вы делаете это один, вам придется очень изловчится, чтобы держать распредвалы и одевать ремень ГРМ. Можно зафиксировать шкивы для удобства, установив между шкивами самодельный фиксатор из болта с гайкой и двух шайб. В интернете полно картинок и примеров, не будем на этом останавливаться.

  1. Одеваем ремень ГРМ сначала на шкив коленвала и помпу, затем на обводной ролик, шкив распредвала впускных клапанов, выпускных и натяжной ролик. Ветвь между шкивов коленвала и распредвала впускных клапанов должна быть натянута.
  2. Натягиваем ремень ГРМ роликом по стрелочки с помощью специального ключа, до совпадения меток правильной натяжки. То есть когда указатель на нижней части ролика встанет напротив паза на верхней. Затягиваем болт. Учтите что недотянутый ремень приведет к быстрому износу зубьев, а перетянуты к повышенному износу подшипника помпы и сокрушению срока службы.
Правильная натяжка.
Правильная натяжка.
  1. Проверяем, все должно стоять по меткам. Если метки не совпадают, снимаем и устанавливаем ремень заново. Если совпадают, то прокручиваем коленвал два оборота и еще раз проверяем метки и натяжку.
Установленный ремень ГРМ Приора.
Новый ремень на месте.
  1. Если все на месте, устанавливаем все детали на место в порядке обратном снятию. Заводим автомобиль.

Вот так просто можно заменить ремень ГРМ на вашей Приоре в условиях простого гаража или даже на улице.

Видео замены ремня ГРМ на Приоре 16 клапанов

Рекомендую посмотреть.
