Устраняем масленый аппетит двигателя 1ZZ-FE Toyota RAV4

Предыстория

Давным-давно, в одной далекой при далекой галактике один наш постоянный клиент решил купить внедорожник, но поскольку обладал ограниченным бюджетом, колебался между почти новой нивой шевроле и не молодым RAV4.

И вот, наконец, свершилось. К нам заехал RAV4 2001 года с двигателем 1ZZ-FE 1,8 литра и душещипательной историей счастливого нового владельца. Поскольку покупался автомобиль в соседней области, на местном СТО задрали на подъемник, померили компрессию, которая оказалась 11 во всех горшках и поставив оценку отлично отпустили восвояси. Но не тут то было! По дороге домой выяснилось, что машина ест масло ведрами. Причина кроется в заводской недоработке. На двигателях 1ZZ-FE до 2004 года в канавке маслосъемного кольца поршня было всего два дренажных отверстия, при пробеге 140 000 они закоксовывались и кольца залегали. Позднее в поршне стали делать по четыре отверстия с каждой стороны, что позволило решить проблему. Поэтому выход один: меняем старые поршня на поршни нового образца, а так же кольца и шатунные вкладыши. Поршень комплект 13101-22180. По подбору запчастей неплохо написано в этой статье. Да кстати предыдущий владелец усугубил данную ситуацию, заливая родимое масло Л… (ну вы поняли) – это надо же так не любить японцев.

Описание

Отсоединяем минусовую клейму аккумулятора. Снимаем модули зажигания, воздушный фильтр с корпусом. Сливаем антифриз и масло. Разъединяем топливную магистраль.

Отсоединяем разъемы форсунок и снимаем топливною рампу. Уплотнительные колечки придется заменить.

Отсоединяем все патрубки, идущие от дроссельного узла, отворачиваем две гайки и три болта на 12 впускного коллектора.

Снимаем коллектор вмести с дросселем. Отсоединяем всю электрику с генератора и стартера, а так же с компрессора кондиционера и ДД.

Так же все со стороны коробки и убираем жгут проводов, что бы не мешал.

Снимаем генератор, помпу, переднею крышку цепи ГРМ и саму цепь со звездами. Подробно в статье о замене цепи на двигателе 1ZZ-FE.

Отсоединяем приемную трубу от выпускного коллектора.

В несколько проходов сначала ослабляем, а потом и откручиваем 19 болтов крышек подшипников распредвалов, обязательно в указанной последовательности.

Снимаем крышки подшипников и аккуратно укладываем их так же как сняли.

Снимаем распределительные валы. Вал впускных клапанов длиннее.

Аналогичным образом в несколько проходов ослабляем и выкручиваем 10 болтов крепления головки блока цилиндров. Обязательно в указанной последовательности. Пренебрегая последним правилом вы рискуете минимум отвезти головку на шлифовку, а максимум приобрести другую.

С болтами снимаем и шайбы, а так же метим и снимаем толкатели клапанов. Снимаем ГБЦ.

И старую прокладку.

Откручиваем очень много болтов и две гайки масленого поддона и снимаем его. Он на герметике, поэтому придется повозится.

Откручиваем по два болта каждой крышки шатуна и аккуратно, разболтав ее снимаем. Вкладыш должен остаться в крышке. Если нет, снимаем их с коленвала и вкладываем обратно в крышку. Метим с какого цилиндра каждая крышка. Не перепутайте. Перед крышки подшипника помечен отливом.

Выталкиваем поршня с шатунами наверх.

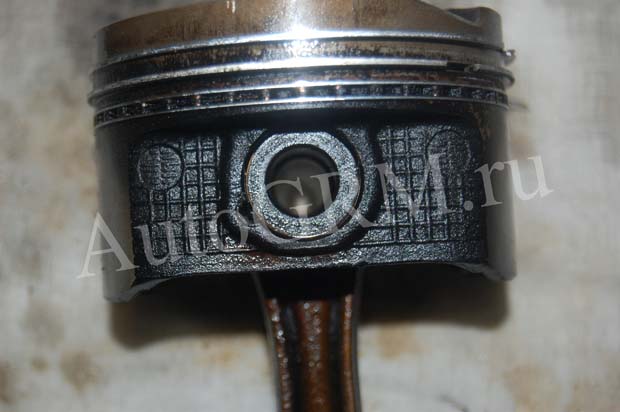

Видим залегшие маслосъемные кольца.

Кольца закоксовались до такого, что я выковыривал их ножом, дренажные отверстия были забиты наглухо.

Пока мы разбираемся с поршневой, в соседнем боксе специалист Серега колдует над головкой. Померев плоскость, радует нас тем, что на шлифовку отдавать не надо.

А вот что было с клапанами и каналами. Здесь без комментариев.

Выпуск.

Впуск.

Клапана.

Ну и как самому молодому чистить все это мне, а говорят у нас демократия. Я чистил, Серега менял сальники клапанов. Вечерело.

Получив собранную ГБЦ я отправился собирать двигатель. Ну, здесь все как в книжке.

Если шатунные вкладыши имеют задиры – в замену.

Шлифовать коленвал не будем, так как клиент и так уже выходит за бюджет. За те деньги которые стоит полная капиталка, можно притащить контрактник 2005 года. На вкладышах с обратной стороны имеется маркировка, по ней и заказываем новые.

Из старого поршня выбиваем палец, предварительно выковыряв стопорное колечко. Метем на шатуне перед, а так же номер цилиндра.

Собираем новый.

Ставим с одной стороны поршня стопорное кольцо.

Совмещаем метки перед на поршне и шатуне. Смазываем моторным масло новый поршневой палец и, используя большой палец правой руки, запрессовываем поршневой на место.

Ставим второе стопорное кольцо. Таким же образом все четыре.

Проверяем зазоры в новых поршневых кольцах. Вставляем кольца по очереди в тот цилиндр, где они впоследствии будут работать.

Поршнем проталкиваем на глубину 110 мм.

Замеряем зазор.

Минимальный зазор для первого компрессионного – 0,25 мм, для второго – 0,35 и для маслосъемных – 0,15 мм. Если меньше придется подточить. Максимальный 1,05 1,2 и 1,05мм соответственно.

На некоторых кольцах имеются метки, они должны смотреть вверх. Ставим все на свое место, первое компрессионное, второе, два скребка маслосъемного и расширитель.

Обезжириваем прилегающие поверхности шатуна и вкладыша. Вкладываем новые вкладыши в шатун и крышку. Маслом не смазываем и следим, чтобы ничего не попало под вкладыши.

Разворачиваем кольца замками как показано схематично на фото.

1 – замок первого компрессионного кольца

2 – замок нижнего скребка маслосъемного кольца

3 – замок второго компрессионного кольца

4 – замок верхнего скребка маслосъемного кольца

Смазываем чистым маслом оправку для колец, сжимаем кольца и ставим поршень в цилиндр. Не забываем про метку «перед».

Деревянной ручкой молотка проталкиваем поршень. Смазываем чистым маслом шейки коленвала, а так же вкладыши. Ставим на место крышки шатунных подшипников. Не перепутайте номера и направление. Подтягиваем болты от руки. Затягиваем все болты моментом 20 Н*м, после чего доворачиваем еще на 90 градусов. Прокручиваем коленчатый вал, он должен вращаться легко без заеданий. Ставим на место масляный поддон и новую прокладку головки.

Очищаем все болты головки, а так же отверстия в блоке от масла и грязи. Ставим ГБЦ на место. Затягиваем болты в несколько проходов, в определенной последовательности моментом 49 Н*м и доворачиваем на 90 градусов.

Ставим на место толкатели клапанов. Все смазываем маслом.

Распредвалы, шпонка на лицевой стороне должна смотреть вверх.

Устанавливаем крышки подшипников распредвалов в соответствии с направлением и номером. Впускные I2 I3 I4 I5 и выпускные Е2 Е3 Е4 Е5. Стрелка указывает направление «перед».

Равномерно затягиваем болты, в указанной последовательности. После предварительной обтяжки болтов №9, закручиваем все остальные в несколько проходов. Момент затяжки болтов №9 – 23 Н*м, остальных – 13 Н*м.

Далее устанавливаем привод ГРМ, как рассказывалось в предыдущей статье. Заливаем хорошее новое масло и антифриз. Что бы убрать воздушную пробку можно поочередно снять шланги печки, они как раз в самом верху. После окончательной сборки, не подключая разъемы форсунок, прокручиваем стартером двигатель, несколько подходов секунд по пять. Подключаем форсунки и, выжав сцепление заводим. У меня, перед тем как завестись, дважды залило свечи. После того как заведется, доем поработать на холостых оборотах, глушим, проверяем антифриз, доливаем. И так несколько раз. После того как воздушная пробка устранилась, прогреваем до срабатывания вентилятора охлаждения и глушим. Даем остыть, проверяем антифриз и повторяем еще два три раза. После можно ездить, но только первые 200 – 300 км бережем двигатель, больше 3000 оборотов стараемся не давать и главное не перегреть. Дальше по желанию, но лучше первую тысячу накатать спокойно.
