5 способов проверки датчика Холла

5 способов проверки датчика Холла

Датчик Холла является важнейшей деталью бесконтактного зажигания и при малейших нарушениях в его функционировании ведет к серьёзным сбоям работы двигателя. Поэтому важно уметь определять по внешним чертам неисправности и знать, как правильно проверить датчик Холла, а в случае необходимости установить новый. Для этого нужно разбираться в принципах работы и его особенностях.

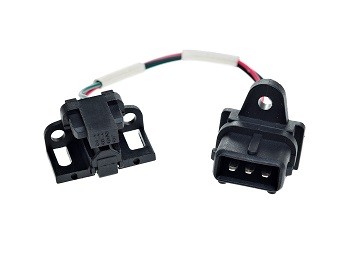

Датчик Холла

Принцип работы датчика Холла

Датчик работает на физических эффектах открытых в девятнадцатом веке американским ученым Эдвином Холлом. Несмотря на это применять его стали только после семидесятых годов, когда при производстве автомобилей перешили с контактных систем зажигания на электронные.

Основной принцип работы датчика довольно прост. Во время вращения распределительного вала мотора металлические лопасти проходят через прорези в его корпусе. Это ведет к подаче электрического импульса с датчика на коммутатор, что вызывает отпирание транзистора с последующей подачей напряжения на катушку зажигания.

В конструкции датчика имеется три контакта:

  1. для подсоединения на корпус авто (на «массу»);
  2. для подачи питания от положительного контакта со значением 6 вольт;
  3. для передачи электрического импульса на коммутатор.

ДХ в трамблере

Главной особенностью применения датчика Холла в электронной цепи зажигания является два значительных преимущества, а именно: полное отсутствие контактных групп, которые из-за частого воздействия больших токов подгорают; осуществляется подача больших значений напряжения на систему зажигания.

К тому же ДХ применяются для работы других систем управления и контроля, следовательно, прибор выполняет и несколько дополнительных функций в автомобиле. К таким относятся:

  • увеличение производительности двигателя;
  • ускорение функционирования всех систем и механизмов техники.

Благодаря этому эксплуатация автомобиля проходит более удобно и безопасно.

Распределение по типам датчиков Холла

Датчики на эффекте Холла разделены на два основных типа. К первому типу относятся цифровые, ко второму аналоговые. Имеют значительные отличия в работе и по конструктивным особенностям.

Цифровые датчики

У цифровых ДХ существует всего два положения, либо нуль, либо единица. То есть при появлении определенной величины магнитного поля регистр срабатывает. Такие датчики имеют в своей основе прибор, который именуется триггером Шмитта. У него также два устойчивых положения – логический 0 и логическая 1.

Схема датчика Холла

Датчики этого типа разделяются на три вида:

  • униполярный;
  • биполярный;
  • омниполярный.

Униполярный. Контроллер срабатывает только, если на него воздействует магнитное поле имеющее положительную полярность южного полюса. Датчик срабатывает и отпускает только при таком условии.
Биполярный. Контроллер этого вида функционирует при воздействии как южного, так и северного полюса магнитного поля. Особенность работы в том, что от южного полюса датчик срабатывает, а от северного отпускает.

Омниполярный. Главная особенность в том, что они и включаются и выключаются при воздействии любого из полюсов магнитного поля.

Аналоговые датчики

Их уникальность заключается в том, что в отличие от цифровых эти контроллеры могут выдавать на выходе не два уровня сигнала, а бесконечное количество. Функциональная особенность основана на преобразовании индукции магнитного поля в напряжение. Состоит из контроллера и усилителя сигнала.

Отличительные особенности при неисправности ДХ

Нарушения в работе датчика имеют различные проявления. Определение их по внешним признакам без вскрытия не всегда возможно. Ниже приведены несколько наиболее распространённых признаков при нарушении в работе датчика Холла:

  • двигатель не запускается или заводится плохо;
  • нестабильная работа на холостом ходу;
  • при движении на высоких оборотах появляется «дергание» автомобиля;
  • заведенный двигатель без видимых причин глохнет.

При появлении одного или нескольких приведенных симптомов, следует провести проверку датчика Холла на наличие дефектов.

ДХ Ауди Фольксваген
Датчик Холла Ауди Фольксваген

Причины выхода из строя ДХ

Ниже приведены наиболее распространённые факторы выхода из строя датчика Холла:

  1. Наличие загрязнений. Частой причиной поломки бывает банальная грязь. При ее появлении контроллер об это просигнализирует – авто начинает барахлить.
  2. Пропала искра. Необходимо проверить проводку и клеммы на наличие и качество контакта. Окисление хотя бы одного из трех выводов может привести к разрыву цепи. К тому же может произойти простой перегиб или обрыв провода – это может быть вызвано смещением площадки ДХ вакуумным корректором зажигания. Чтобы этого избежать проводка должна закрепляться так, чтобы при смещении она сгибалась в петлю.
  3. Пробой проводки. При сильно изношенной высоковольтной проводке в машине, если она пролегает рядом с проводами датчика, существует вероятность пробоя высоким напряжением. Это чаще происходит при высокой влажности воздуха либо при случайном заезде в глубокую лужу.

Провода от датчика лучше располагать подальше от остальной проводки авто. Также избежать такой проблемы можно регулярной заменой всей электропроводки один раз в два три года. Помимо этого возможен выход из строя датчика вследствие перезарядки генератора АКБ, если контроллер получил чрезмерную нагрузку и на контакте коммутатора сгорел какой-либо элемент.

Проверка датчик Холла

На сегодня существует несколько наиболее распространенных методов проверки ДХ. Перечислим наиболее популярные и простые для домашнего применения:

  • создание имитации наличия контроллера;
  • проверка мультиметром, тестером;
  • проверка заменой на заведомо рабочий датчик;
  • на сопротивление.
  • Проверка датчика Холла осциллографом

Рассмотрим подробнее каждый из способов.

Создание имитации ДХ

Этот способ наиболее простой и подходит, если питание на зажигание поступает, а искра не появляется. Для этого необходимо снять с трамблера трехштекерную колодку. Затем включается зажигание и замыкается куском проводника второй и третий контакты – «минуса» и сигнал. Если во время таких манипуляций на центральном проводе катушки зажигания будет искра, то необходимо заменить датчик, этот вышел из строя.
Стоит отметить, что для выявления наличия искры высоковольтный провод необходимо зафиксировать возле массы.

ЕЩЁ
Датчики двигателя внутреннего сгорания: как их можно проверить

Проверка исправности мультиметром

Проверка ДХ мультиметром
Схема подключения

Это наиболее простой и распространенный способ диагностики для домашнего использования. Для этого переключатель мультиметра нужно перевести в положение вольтметр, измерение напряжения. Затем при помощи щупов померить напряжение на выходе датчика. На исправном датчике показатель напряжения должен быть в пределах 0.4 – 11 В.

Замена на исправный

Способ простой и не требует от автовладельцев наличия знания в области электрики. Можно приобрести новый в магазине или попросить на время у знакомых, главное, чтобы датчики были идентичны. Если машина заработала нормально и пропали признаки неисправности, значит Ваш датчик пришел в негодность.

На наличие сопротивления

Схема распайки
Схема

Также относится к очень распространенному методу, но немного посложнее. Потребуется соорудить простенький прибор. Для него нужно взять резистор сопротивлением 1 кОм, светодиод и немного гибкого провода. К одной ножке светодиода припаивается провод удобной для работы длины, на вторую резистор, а к нему такой же кусок провода.

Затем отсоединяется крышка распределителя, отключается трамблер и штекерная коробка. Следующий шаг – проверка электрической цепи. Для этого щупы мультиметра подключаются к клемме 1 и 3 и поворачивается ключ зажигания. Если все работает нормально, то на дисплее мультиметра должно быть значение 10 – 12 вольт.

Затем на те же клеммы подключается собранный ранее прибор. Если полярность правильная – загорится светодиод. Если он не светится, нужно провода переставить на местами на контактах.

Дальнейшие действия:

  • провод первой клеммы оставляем на месте;
  • провод третьей клеммы перебрасываем на вторую;
  • стартером прокручиваем распредвал.

При проворачивании вала светодиод должен замигать. Если этого не произошло, значит датчик Холла неисправен. Стоит отметить, что проверка датчиков проходит одинаково на любых автомобилях, как отечественных производителей, так и зарубежных. Разница может заключаться только в расположении деталей под капотом.

Проверка ДХ осциллографом

Провести диагностику датчика Холла можно при помощи осциллографа, снимаем осциллограмму напряжения и если есть перебои или вообще отсутствуют импульсы, бракуем ДХ. Но этот метод требует наличие специализированного оборудования которое не целесообразно покупать для домашнего использования.

Проверка датчика Холла на таких автомобилях как ВАЗ 2106, 2107, 2109, а так же Пассат б3 и Ауди 80 абсолютно одинакова.

Вывод

Для проверки целостности датчика можно воспользоваться одним из наиболее распространенных способов. При наличии минимальных знаний и необходимого инструмента это можно сделать своими руками в гараже.
