Простая замена ремня ГРМ на Opel Astra H 1,6 Z16XER


Очень плохоПлохоСреднеХорошоОтлично (голосов: 2, в среднем: 5,00 из 5)
Загрузка...

Наконец то мой старый знакомый поменял свое ржавое ведро на нормальный автомобиль и сразу приехал к нам на пост продажное ТО. Итак, мы имеем Opel Astra H 1,6 Z16XER замена ремня ГРМ, роликов, масла и фильтров.

Поскольку это опель то нам понадобится помимо обычных ключей еще и головки Torx, но они давно уже есть в каждом наборе инструментов. Так же сделаем фиксатор муфт изменения фаз газораспределения из болта на восемь и двух шайб, если кому-то этот способ кажется ненадежным, то можете купить фиксаторы в любом интернет магазине всего за 950 рублей. Оговоримся сразу, что если автомобиль оборудован МКПП, то трудностей не будет, а вот если робот, то придется либо мастерить фиксатор коленвала, либо использовать пневмогайковерт. Помпу не меняем поскольку она приводится в действие ремнем генератора. На замену ремня ГРМ было потрачено полтора часа и одна кружка чая.

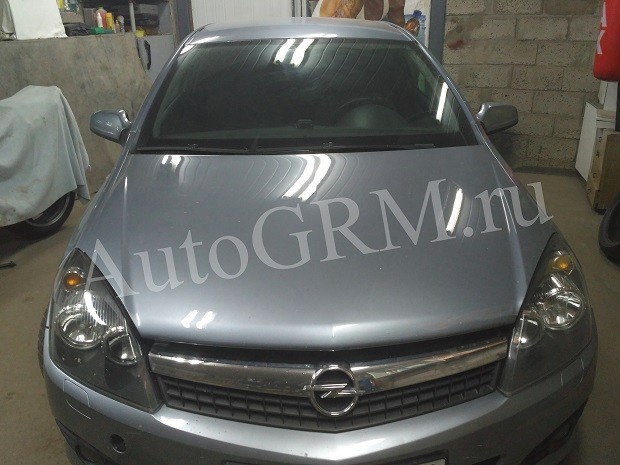

Собственно, сам пациент.

Opel Astra H 2007

Под капотом двигатель объемом 1,6 литра по имени Z16XER.

Двигатель Z16XER

Для начала отсоединяем воздушный фильтр с патрубками от дроссельной заслонки.

Воздушный фильтр

Снимаем переднее правое колесо, боковую пластиковую защиту и поддомкрачиваем двигатель через дощечку. Снимаем ремень генератора, ключом на девятнадцать, за специальный выступ, поворачиваем натяжной ролик, тем самым ослабляем ремень. На фото он уже снят.

Натяжной ролик ремня генератора

Снимаем подушку двигателя.

Подушка двигателя

Демонтируем опору.

Опора двигателя

Снимаем верхнею защитную крышку ремня ГРМ.

Верхняя крышка ГРМ

Снимаем среднею часть пластиковой защиты.

Средняя часть защиты

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт, обязательно по часовой стрелке, до момента совпадение меток на шкиве коленвала и нижней защиты. Видно не очень, но найти их не составит труда.

Метка шкива коленвала

Вверху на муфтах распредвалов метки тоже должны совпасть.

Метки распредвалов

Откручиваем болт шкива коленвала. Если трансмиссия ручная, то проблем особых эта процедура не составит. Подставляем под колеса упоры, включаем пятую, в тормозной диск под суппортом вставляем специально обученную отвертку и легким движением руки откручиваем болт. А вот если робот как в нашем случае, то тут нам помогает гайковерт, ну а если токового не имеется мастерим фиксатор шкива коленвал. В уголке сверлим две дырки на восемь и вставляем туда два болта затянув их гайками, эти болты в итоге вставляем в отверстия в шкиве. Размеры вы получите сами, померив расстояние между дырками. На фото фиксатор изображен схематично, красным прямоугольником, отверстия можно использовать любые.

Болт коленвала

Снимаем шкив и нижнею защиту ремня ГРМ. Слева мы видим натяжной ролик, справа обводной.

Механизм газораспределения

Проверяем метки распредвалов и, если они ушли подводим их. На звездочки коленвала метки в свою очередь тоже должна совпасть.

Метка звездочки коленвала

На распредвалы устанавливаем наш русский фиксатор и помечаем старый ремень, на всякий случай.

Фиксатор распредвалов

Шестигранником поворачиваем натяжной ролик ремня ГРМ против часовой стрелки, тем самым ослабляя ремень и снимаем ремень и ролики.

Приступаем к установке.

Комплект ГРМ

Ставим на место новые ролики, причем у натяжного ролика имеется выступ, на корпусе, который должен попасть в паз при установке.

Натяжной ролик

Вот в этот паз.

Паз на двигателе

Еще раз проверяем все метки и устанавливаем новый ремень ГРМ, сначала на звездочку коленвала, обводной ролик, распредвалы и оттянув натяжной ролик на него. Не забываем про направление вращения указанное на ремне. Снимаем наш фиксатор.

Установленный ремень ГРМ

Проверяем метки и установив на место нижнею защитную крышку и шкив коленвала проворачиваем двигатель два оборота и снова проверяем все метки. Если все совпадает, устанавливаем все оставшиеся детали в порядке обратном снятию. В принципе нечего сложного тут нет, главное внимательность.

Видео замены ремня ГРМ Opel Astra H Z16XER


На сегодня это все, до новых встреч.

Удачи на дорогах. Ни гвоздя, ни жезла.
