Меняем ремень ГРМ и помпу на Opel Zafira 1,6 литра X16XEL 2001 года


Очень плохоПлохоСреднеХорошоОтлично (голосов: 1, в среднем: 2,00 из 5)
Загрузка...

Старенький компактвэн Opel Zafira 1,6 литра X16XEL 2001 года, замена ремня ГРМ, помпы и переднего сальника коленвала. Так же данная процедура идентична для следующих двигателей X14XE, X16XEJ, X18E1, X18XE1, Y16XE, Z14XE, Z16XE, Z16YNG, Z18XE, Z18XEL.

При обрыве ремня ГРМ, на данном двигателе, гнет все клапана, поэтому лучше поменять его немного раньше чем рекомендуется. Интервал замены ремня ГРМ каждые 90000 километров пробега или раз в 6 лет, что наступит быстрее. Для данной процедуры особых спецприспособлений нам не потребуется, используем стандартный набор инструментов, в котором обязательно должны присутствовать звездочки, головки TORX.

Для начала осмотрим пациента.

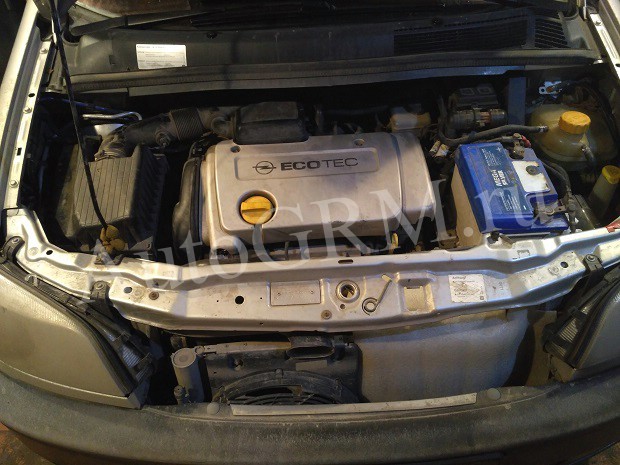

Двигатель X16XEL

Снимаем защиту двигателя, сливаем антифриз. Демонтируем воздушный фильтр вместе с патрубками. Не забываем отсоединить разъем датчика температуры впускного воздуха.

Воздушный фильтр

Снимаем верхнею крышку ремня ГРМ открутив три болта.

Верхняя крышка ремня ГРМ

Снимаем переднее правое колесо и за болт проворачиваем коленвал, по часовой стрелки.

Болт коленвала

До совпадения меток на звездочках распредвалов. Что бы они не разбегались после того как будет снят ремень ГРМ звездочки можно зафиксировать стандартным приспособлением КМ-852.

Метки распредвала

Откручиваем болт коленвала. Включаем пятую передачу и под колеса ставим подпоры. Фиксируем правый передний тормозной диск через суппорт, простой отверткой. Легким движением руки удлиненной трубой, срываем болт.

Фиксируем коленвал

Снимаем ремень привода вспомогательных агрегатов. Ключом поворачиваем автоматический натяжитель против часовой стрелки.

Натяжитель ремня

Фиксируем его снизу обычным электродом, ну или подходящим по диаметру прутком. Снимаем ремень. После чего, отвернув болт звездочку, снимаем сам автоматический натяжитель, так как в дальнейшем он нам будет мешать. Снимаем шкив коленвала.

маг хоги вальки i

Вывешиваем двигатель и откручиваем подушку.

Подушка двигателя

Снимаем датчик фаз, ну или положения распредвала, кто как называет.

Датчик фаз

Снимаем нижнею крышку ремня ГРМ, она на защелках. На звездочки коленвала должны быть совмещены метки, если это не так совместите их, при этом также должны совпасть и метки распредвалов.

Метка коленвала

Ослабляем натяжной ролик и снимаем старый ремень ГРМ, а также все ролики.

Крепление натяжного ролика

Метим положение помпы, что бы в дальнейшем нам не пришлось доставать спецключ и регулировать ее. Снимаем помпу.

Помпа

Достаем новый комплект ГРМ.

Новый комплект ГРМ

Меняем передний сальник коленвала.

пекку или валек, яд спасибо

Стрелкой отмечен паз, в который вставляется фиксатор натяжного ролика, показанный ниже.

Фиксатор ролика

Начинаем установку. Ставим по метки помпу и затягиваем болты крепления. Ставим на место все ролики, натяжной не затягиваем. Проверяем совпадение меток, если распредвалы вы не фиксировали придется один подержать ключом, не очень удобно, но что делать. Одеваем новый ремень ГРМ, сначала на звездочку коленвала, обводной ролик, распредвалы, второй обводной ролик, помпу и натяжной ролик. Не забываем про направление вращения, оно указано на ремне. Натягиваем.

Метки на ролике

На натяжном ролике есть две метки, new и used, для нового и старого ремня соответственно. В первый раз мы натягиваем ремень так что бы стрелка перешла за метку new примерно на пять миллиметров и притягиваем натяжной ролик. После проворачиваем коленвал два оборота и проверяем метки, если все совпало ослабляем натяжной ролик и выставляем стрелочку на метку new.

Натянутый ремень ГРМ

Все самое сложное позади, еще раз проверяем все метки.

Ремень на месте

Устанавливаем все детали в порядке обратном снятию. Заливаем антифриз и заводим двигатель.

Удачи на дорогах. Ни гвоздя, ни жезла.
