Простая замена ремня ГРМ на Vortex Estina с двигателем 2,0 Acteco


Очень плохоПлохоСреднеХорошоОтлично (голосов: 4, в среднем: 4,50 из 5)
Загрузка...

Итак, наконец, то к нам и приехал детище русско-китайского автопрома. Встречаем, Vortex Estina с двигателем 2,0 Acteco, замена ремня ГРМ на 120000 километрах пробега. Вообще автомобиль интересен не только своим происхождением, поскольку это Chery Fora, он же Chery A5 произведенная на ТАГАЗе, но и своим двигателем. Хоть на нем и красуется логотип Чери и называется Acteco SQR484F это всем давно известный двигатель от концерна Mitsubishi серии 4G6.

Существует официальная процедура замены ремня ГРМ на данном двигатели, при которой необходимо снять клапанную крышку, соответственно поменяв потом ее прокладку, выставить ВМТ, заблокировать распредвалы и так далее, если вам интересно можете прочитать в статье про Тинго. Мы же пойдем простым давно проверенным путем. Нанесем несколько меток и воспользуемся маленькой хитростью, о которой вы узнаете в дальнейшем.

Инструмент для замены ремня ГРМ здесь стандартный, набор ключей и шестигранников, а так же нам понадобится зубр, чашка кофе и час свободного времени.

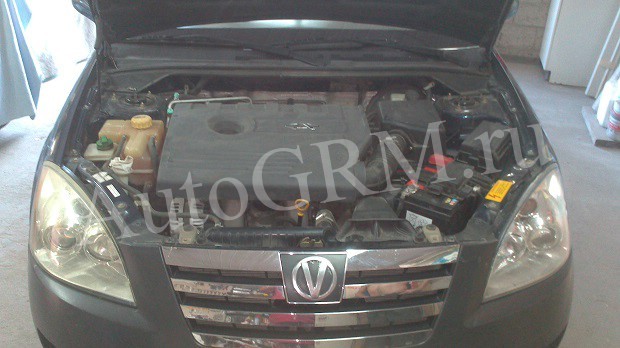

Vortex Estina с двигателем 2,0

Снимаем декоративный пластик вмести с патрубком дроссельной заслонки.

Acteco SQR484F

Снимаем переднюю защитную крышку ремня ГРМ, открутив пять шестигранников на пять.

Защитняя крышка ремня ГРМ

Для наглядности покажем на снятой крышке.

Снятая крышка

Ключом на 16 против часовой стрелки проворачиваем натяжной ролик сервисного ремня до его полного ослабления. После снимаем ремень генератора.

Ролик ремня генератора

Отворачиваем шесть болтов на тринадцать и снимаем шкив коленвала. Центральный болт не откручиваем.

Шкив коленвала

На коленвале видим метку. За болт проворачиваем коленвал, по часовой стрелки, таким образом, что бы метка смотрела вниз.

Метка коленвала

Через дощечку поддамкрачиваем двигатель т откручиваем опору двигателя от подушки и блока целиндров.

Опора двигателя

Демонтируем обводной ролик сервисного ремня.

Обводной ролик сервисного ремня

Откручиваем шесть болтов на десять нижней защитной крышки ремня ГРМ и снимаем последнею.

Помечаем расположение распредвалов.

Метки распредвалов

А так же положение коленвала, для надежности поставим две метки.

Метки коленвала

После этого применяем маленькую хитрость, стопорим распредвалы за их звездочки с помощью зубра. Только будьте аккуратны и не повредите звездочки, зубр настраиваем таким образом, что бы он защелкивался усилием одной руки и ставим его в месте наибольшего приближения обеих звездочек распредвалов.

Зубр и распредвалы

Откручиваем натяжной ролик и два обводных или как их называют в быту, паразитных. Снимаем старый ремень ГРМ.

Ролики

Пришло время установки нового ремня ГРМ.

Комплект ГРМ

Для начала ставим на место два обводных ролика. Затем натяжной ролик таким образом, что бы стопор на нем попал в паз на блоке цилиндров, болт не затягиваем.

Паз на блоке цилиндров

Стопор на ролике

Проверяем совпадения всех наших меток и одеваем новый ремень ГРМ. Сначала одеваем на звездочку коленвала, затем на помпу правый обводной ролик две звездочки распредвала, левый ролик и натяжной. Следим за тем, чтобы нисходящая ветвь ремня была натянута, что бы впоследствии наши метки не разбежались.

На натяжном ролике имеются два важных элемента: стрелка указывающая направления натяжки и стрелочный индикатор оптимального натяжения ремня ГРМ.

Стрелочный индикатор

Шестигранником натягиваем ролик таким образом, что бы стрелка на индикаторе встала напротив паза, затягиваем болт.

Правильная натяжка

Снимаем зубр, натяжка может немного уйти, в этом случае повторяем процедуру натяжки. Проверяем совпадение всех меток. Проворачиваем коленвал два оборота и еще раз проверяем все метки и натяжение ремня ГРМ и если все в порядке начинаем собирать.

Новый ремень ГРМ

Устанавливаем все детали в порядке обратном снятию. Заводим автомобиль. Ну вот и все, ребята. Все просто, дальше некуда.

Видео сложной замены ремня ГРМ на Vortex Estina (оцените разницу)



Удачи на дорогах. Ни гвоздя, ни жезла.
