Меняем ремень ГРМ на Ладе Гранта с двигателем 1,6 16 клапанов

Меняем ремень ГРМ на Ладе Гранта с двигателем 1,6 16 клапанов

Сегодня приехал старый знакомый на своей Гранте, замена ремня ГРМ, роликов и помпы. Поскольку срок замены в техническом регламенте не указан, то ориентируемся только на пробег. В регламенте сказано контролировать состояние ремня раз в 15000, заменить при обнаружении дефектов.

На практике получается что оптимальный пробег замены ремня ГРМ 60000 или 4 года эксплуатации.

Интервал по времени берем не случайно так как ремень со временем стареет и вследствие чего теряет свои механические свойства.

Важно! При обрыве ремня ГРМ на моторе 1,6 гнет все клапана.

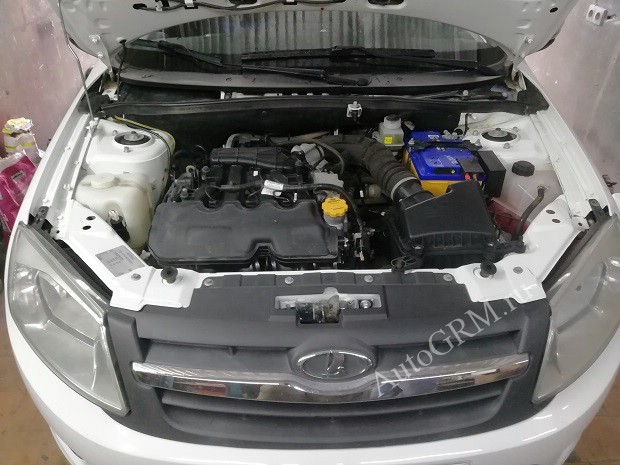

Гранта двигатель 16 клапанов.

Инструмент и приспособления

Для данного ремонта нам понадобится ключи и головки на 10, 15, 17 так же дополнительно звездочка Torx T30, шестигранник на 5 и ключ для натяжного ролика. Цена его 100 рублей, но если лень ехать в магазин натянуть можно съемником стопорных колец, в статье покажем оба варианта.

Подготовительные операции

Даем двигателю остыть, снимаем защиту и сливаем антифриз. Вывешиваем правое переднее колесо, снимаем его, а так же демонтируем пластиковый брызговик.

Пошаговая инструкция замены ремня ГРМ

  1. Ослабляем натяжение ремня генератора. Отпускаем контрящую гайку на 21 и крутим винт на 10 до полного ослабления натяжки. Очень неудобно фотографировать поскольку все расположено очень близко друг к другу.
Натяжной ролик ремня генератора.
Натяжной ролик ремня генератора.
  1. Снимаем верхнею крышку привода ГРМ. 5 болтов, ключ Torx T Для удобства выполнения операции можно снять бачок стеклоомывателя.
Крепление верхней крышки ГРМ.
Крепление верхней крышки ГРМ.
  1. Откручиваем болт шкива коленвала и снимаем его. Головка на 17 с удлинителем.

Заблокировать коленвал можно включив пятую передачу и установив отвертку в вентиляционный канал тормозного диска ниже суппорта.

Болт шкива коленвала.

Выставляем верхнею мертвую точку.

  1. Не выключая пятую передачу крутим тормозной диск по часовой стрелки и вмести с ним у нас будет проворачиваться коленвал. Добиваемся совпадения меток на звездочках распредвалов и кожухе ГРМ. Можно застопорить их, в интернете полно чертежей самодельных фиксаторов. Самый простой две шайбы и болт с гайкой.
Метки на звездочках распредвалов.
Метки на звездочках распредвалов.
  1. На звездочке коленвала должна совпасть метка с отливом на масленом насосе.
Метка коленвала.
Метка коленвала.
  1. Ослабляем болт крепления натяжного ролика, ключ на 15 и снимаем старый ремень ГРМ. Откручиваем болты натяжного и направляющего ролика, снимаем их. Ключ или головка на 15.
Натяжной и направляющий ролик ГРМ.
Натяжной и направляющий ролик ГРМ.
  1. Если при замене ремня ГРМ не планируется замена помпы следующий пункт можно пропустить.

Замена помпы

  1. Удерживая звездочки распредвалов от проворачивания любым удобным инструментом откручиваем болты крепления и снимаем звездочки. Головка на 17.
Крепление звездочек распредвалов.
Крепление звездочек распредвалов.

Осторожно со шпонками, не потеряйте.

  1. Откручиваем пять болтов (ключ на 10) и снимаем защитный кожух ГРМ.
Крепление кожуха.
Крепление кожуха.
  1. Откручиваем три болта крепления помпы и снимаем ее. Шестигранник на 5.
Крепление помпы.
Крепление помпы.
  1. Был приобретен полный комплект ГРМ фирмы Gates, в нем была и помпа с прокладкой.
Комплект ГРМ Гранта.
Комплект ГРМ Гранта.
  1. Смазываем прокладку помпы тонким слоем герметика и устанавливаем ее на место.

Болты притягиваем равномерно по кругу, что бы не выдавило прокладку.

Новая помпа установлена.

  1. Устанавливаем на место кожух и звездочки распредвалов.

Установка нового ремня ГРМ

Внимание! На натяжном ролике имеется метка направления натяжки.

Направление натяжки.
Направление натяжки.
  1. Ставим на сои места натяжной и направляющий ролики. Болт направляющего затягиваем, натяжного нет.

Новые ролики установлены.

  1. Проверяем совпадение всех меток. Если на распредвалах метки разъехались докручиваем их ключом на 17. Новый ремень ГРМ устанавливаем в следующей последовательности: сначала на звездочку коленвала и помпу, далее на направляющий ролик, звездочки распредвалов и натяжной ролик. Проворачиваем натяжной ролик специальным ключом, в соответствии с направлением натяжки.
Инструмент для натяжки.
Специальный ключ.
  1. Добиваемся совпадения меток на ролике, затягиваем болт его крепления. Головка на 15.
Правильная натяжка.
Правильная натяжка.
  1. Вместо ключа можно использовать съемник стопорных колец. Показано на снятом ролике.

Использование съемника колец.

  1. Проворачиваем коленвал два оборота и снова проверяем все метки. Если все в порядке устанавливаем на место все детали в порядке обратном снятию. Заливаем антифриз.

Новый ремень ГРМ установлен.
Все очень просто.

Видео замены ремня ГРМ на Гранте 16 клапанов


Удачи на дорогах. Ни гвоздя, ни жезла!
