Простая замена ремня ГРМ на автомобиле Лада Ларгус с двигателем 16 клапанов К4М

Простая замена ремня ГРМ на автомобиле Лада Ларгус с двигателем 16 клапанов К4М

Сегодня к нам приехала уже давно ставшая популярной Лада Ларгус с двигателем 1,6 16 клапанов, замена ремня ГРМ, масла фильтров и немного по ходовой. На данном агрегате стоит проверенный временем, надежный и простой двигатель К4М Рено. ГРМ меняем так как подошел срок замены, истекли шесть лет с момента начала эксплуатации.

Периодичность замены на двигателе К4М 120 тысяч километров пробега или 6 лет эксплуатации, это рекомендация производителя. Мы же рекомендуем всегда менять немного раньше указанного срока, как говорится “береженого бог бережет”

Важно! При обрыве зубчатого ремня привода газораспределительного механизма на двигателе К4М гнет все клапана.

Инструмент и приспособления

Так как перед нами французский двигатель то к стандартному набору ключей и головок нам понадобится еще и головки на 15, 16, 18, а так же для откручивания одного из болтов передней крышки ГРМ подпиленная головка на 13, шестигранник на 6. Для фиксации распредвалов и коленвала необходимо приобрести специальный набор фиксаторов (в интернете полно предложений), но если процедура разовая то можно сделать своими руками. Чертеж приведен ниже.

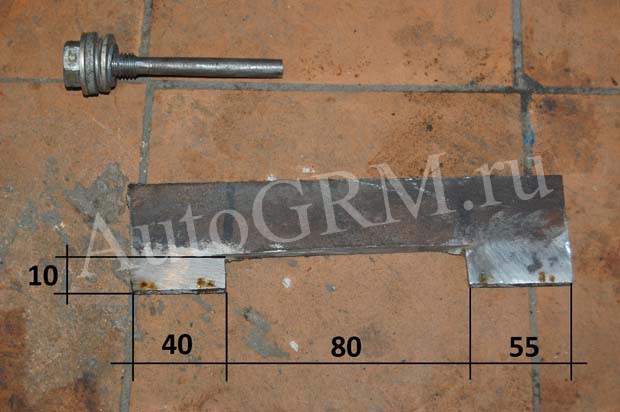

Фиксатор распредвалов Renault.
Фиксатор распредвалов.
Фиксатор коленвала Renault.
Фиксатор коленвала.

Подготовительные операции

  • Даем двигателю остыть, вывешиваем переднее правое колесо, снимаем пластиковый брызговик и защиту двигателя.
  • Если планируется замена помпы, подготовьте таз для антифриза, так как на данном двигателе в блоке цилиндров нет сливного отверстия и придется ловить его после демонтажа водяного насоса.

Пошаговая инструкция

  1. Поддомкрачиваем двигатель.
  2. Демонтируем подушку двигателя, открутив четыре болта. Головка на 16.
Крепление опоры двигателя.
Крепление опоры двигателя.
  1. Снимаем резонатор.
Резонатор.
Резонатор.
  1. Протыкаем старые заглушки распредвалов и выковыриваем их используя отвертку как рычаг.
Заглушки распредвалов.
Заглушки распредвалов.

Выставляем верхнею мертвую точку

  1. Проворачиваем коленвал, за болт шкива привода вспомогательных агрегатов, до того момента как на торцах распредвалов прорези не встанут на одну линию и должны быть смещены ниже центральной ось. Головка на 18.
Болт коленвала.
Болт коленвала.

Внимание! Проворачивайте коленвал только по часовой стрелки, в противном случае будет приложено повышенное усилие к элементам газораспределительного механизма.

Пазы в торцах распредвалов.
Пазы в торцах распредвалов.
  1. Выкручиваем заглушку на блоке цилиндров. Головка Е14. Вкручиваем фиксатор коленвала (болт М10 с длинной резьбы 68 мм). Он должен упереться в шеку коленвала.
Заглушка блока цилиндров.
Заглушка блока цилиндров.
  1. Стопорим коленвал. Включаем пятую передачу, подкладываем под колеса упоры, вставляем отвертку в тормозной диск ниже суппорта и легким движением руки, с использованием метрового удлинителя, откручиваем болт коленвала.
  2. Поскольку коленвал немного сместится проворачиваем его по часовой стрелки до упора в фиксатор. Соответственно на распредвалах пазы встанут в одну линию.

Полезный совет! Можно крутить коленвал за тормозной диск, не выключая передачи.

  1. Вставляем фиксатор распределительных валов.
Зафиксированные распредвалы.
Зафиксированные распредвалы.
  1. Снимаем верхнею крышку привода ГРМ. Головка на 13. Три болта и две гайки.
Верхняя крышка ГРМ.
Верхняя крышка ГРМ.
  1. Снимаем ремень привода вспомогательных агрегатов, он же сервисный ремень, он же ремень генератора, кому как удобно. Ключом на 13 за полт натяжного ролика проворачиваем его по часовой стрелки и снимаем ремень.

Ролик сервисного ремня.

  1. Снимаем нижнею пластиковую крышку ГРМ. Четыре болта на 8.
Нижняя крышка ГРМ.
Нижняя крышка ГРМ.
  1. Отворачиваем гайку натяжного ролика и болт опорного ролика. Ключ на 13 и Torx T Снимаем оба ролика и старый ремень ГРМ.
Натяжной и опорный ролики.
Натяжной и опорный ролики.

Замена помпы

  1. Откручиваем 7 болтов на 10 и один на 13 и снимаем старую помпу.
Крепление помпы.
Крепление помпы.
  1. Смазываем прокладку новой помпы и устанавливаем ее на место.
Новая помпа и прокладка.
Новая помпа и прокладка.

Внимание! Болты обтягиваем равномерно по кругу, что бы избежать деформации корпуса водяного насоса.

Установка нового ремня ГРМ

  1. Достаем новый комплект ГРМ.

Внимание! На новом ремне ГРМ может быть не указано направление вращения стрелочками, тогда ставим его так чтобы читались надписи.

Комплект ГРМ.
Комплект ГРМ.
  1. Обратите внимание что на натяжном ролике указано направление натяжки.

Натяжной ролик.

  1. Так же присутствует стрелочный индикатор правильной натяжке. В последствии при натяжки ремня ГРМ стрелка должна встать напротив прорези.

Стрелочный индикатор.

  1. На корпусе водяного насоса имеется паз, туда вставляем отогнутый конец кронштейна натяжного ролика при его установки.
Паз для ролика.
Паз для ролика.
  1. Устанавливаем на место натяжной и опорные ролики, гайку натяжного не затягиваем.
  2. Одеваем новый ремень ГРМ начиная с зубчатого шкива коленвала далее на опорный ролик и помпу, зубчатые шкивы распредвалов и натяжной ролик. Помним про направление вращения.
  3. Снимаем фиксатор распредвалов и натягиваем ремень до совпадения меток на натяжном ролике. Шестигранник на 6.
Правильная натяжка.
Правильная натяжка.
  1. Затягиваем гайку крепления натяжного ролика. Ключ на 13.
  2. Вынимаем фиксатор коленвала. Проворачиваем коленвал два оборота и снова ставим фиксатор коленвала и распредвалов. Так же проверяем натяжку. Если все совпало, значит вы сделали все правильно, а если нет придется переставить ремень.
Установлен новый ремень ГРМ.
Установлен новый ремень ГРМ.
  1. Устанавливаем все детали в порядке обратном снятию, забиваем новые заглушки распредвалов, заливаем антифриз.

Это был так называемый академический способ, но есть еще и упрощенный.

ЕЩЁ
Как установить фары, противотуманные фары и линзы на Лада Веста самостоятельно

Упрощенный способ замены ремня ГРМ на Лада Ларгус к4м 16 клапанов

Данный способ на много проще но требует большего внимания.

Не забывайте что на двигателе к4м в случае неправильной сборки механизма газораспределения загнет клапана.

Но если вы в себе уверены то вот описание.

  1. Мы не стопорим коленвал, не стопорим распределительные валы, не выковыриваем заглушки. Проворачиваем коленвал до того как отверстия в звездочках распредвала встанут приблизительно вертикально и наносим две метки на ремень и звездочки.
Метки на распредвалах.
Метки на распредвалах.
  1. На звездочке коленвала шпонка должна смотреть на верх. Это буде примерно ВМТ, но еам тут точность и не нужна.
Шпонка коленвала.
Шпонка коленвала.
  1. Так же ставим метку на звездочку и ремень ГРМ.
Метка на звездочке коленвала.
Метка на звездочке коленвала.
  1. Далее снимаем старый ремень и сложив между собой старый и новый ремень ГРМ переносим метки.
  2. Устанавливаем на место новый ремень совмещая метки на распредвалах и коленвале, натягиваем как указано выше.
  3. Проворачиваем коленвал два оборота для того что бы проверить не встречаются ли поршня с клапанами. Собираем все что разобрали.

Все очень просто, главное внимательность.

Видео замены ремня ГРМ на Ладе Ларгус с двигателем к4м 16 клапанов

Удачи на дорогах. Ни гвоздя, ни жезла.


Комментарии
Подписаться
Уведомить о
1 Комментарий
Популярные
Новые Старые
Межтекстовые Отзывы
Посмотреть все комментарии
Анонимно
2 лет назад

есть способ ещё проще.
