Описание процедуры замены цепи ГРМ на ВАЗ 2106 (2107) как с карбюраторным так и с инжекторным двигателем

Описание процедуры замены цепи ГРМ на ВАЗ 2106 (2107) как с карбюраторным так и с инжекторным двигателем

Классика жанра, ваз 2106 97 года выпуска. Это уже вторая замена цепи ГРМ на этой машине за месяц, поскольку в первый раз клиент привез «оригинальную ВАЗовскую» цепь, произведенную в соседнем подвале. Через месяц она растянулась и снова здравствуйте. Но все мы уже давно славим качество наших запчастей, поэтому пришлось проконсультироваться со знатоками авторынка и выбрать цепь на которую меньше всего поступило жалоб. Эксплуатация покажет!

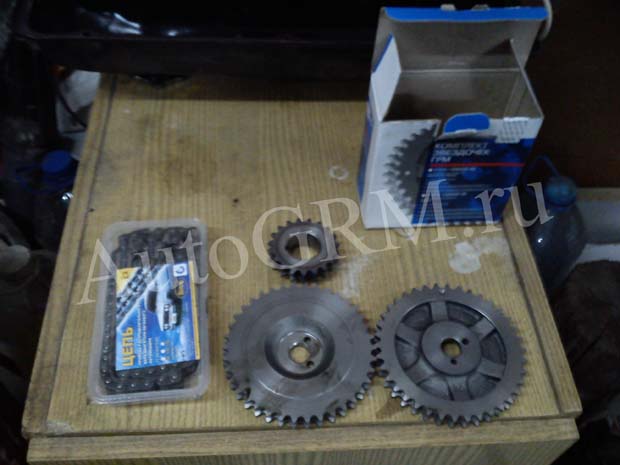

Помимо цепи ГРМ поменяем воздушный фильтр, ремень генератора, башмак натяжителя, успокоитель и все звездочки, рез пошла такая песня.

Цепь и звезды

За нетяжителем, успокоителем и ремнем генератора клиент пошел пешком, поскольку сразу не позаботился о покупке.

Инструмент и приспособления

Нам понадобится: специальный ключ на 36 и универсальный фиксатор шкивов. Так же понадобится стандартный набор ключей и головок.

Инструмент

Наша машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Подготовительные операции

Вид под капотного пространства.

Под капотом
Двигатель ВАЗ 2106

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки.

Карбюратор
Карбюратор.

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Привод дросселя
Привод дросселя.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Распредвал
Постель распредвала.

Снимаем защиту снизу.

Защита
Защита.

Сливаем антифриз.

Сливаем антифриз

Ослабляем гайку на 19 крепления генератора.

Генератор низ
Крепление генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Патрубки радиатора верх

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Патрубок помпы

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Генератор вид сверху

Установка верхней мертвой точки

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

Шкив коленвала
Метки ВМТ.
Метка распредвала
Метка распредвала.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Гайка шкива
Гайка шкива коленвала.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

Крышка

Откручиваем две гайки крепления натяжителя цепи и снимаем его.

Натяжитель
Натяжитель цепи ГРМ.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.

Перед нами предстала удивительная картина.

Под крышкой
Старая цепь ГРМ.
  1. предохранитель, препятствующий перескакиванию цепи.
  2. крепление башмака натяжителя цепи ГРМ.
  3. звездочка коленвала.

Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

ЕЩЁ
Как отрегулировать свет фар на Лада Веста самостоятельно

Привод вспомогательных агрегатов
Привод вспомогательных агрегатов.

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Метка на блоке
Метка на блоке.

Установка новой цепи ГРМ

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

Новая цепь ГРМ
Новая цепь ГРМ.

Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Поддержка цепи

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали. Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток. Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Крышка коленвала

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как процедуру настройки на ВАЗ 2106 можно найти в интернете.

Если интересно то видео об установке зажигания в конце статьи.

Вынутый трамблер

Трамблер на месте

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

Видео замены цепи ГРМ на ВАЗ 2106

Видео установки зажигания и распредвала на карбюраторной ВАЗ 2106


Удачи на дорогах. Ни гвоздя ни жезла!
