Процедура замены ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов

Процедура замены ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов

Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разнице в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала.

При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить.

Необходимый инструмент

Для данной процедуры нам понадобится ключ 10, 13, 17 и головки на 17, 19 с удлинителем. Так же нам понадобится ключ для натяжного ролика, цена вопроса пол сотни рублей. Купить можно в любом автомагазине.

Подготовительные операции

Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

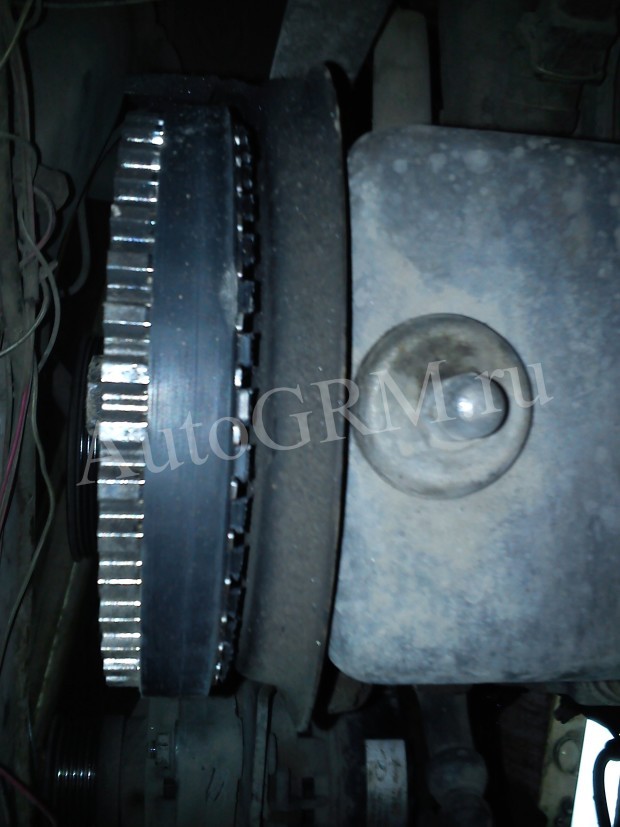

Изношенный ремень ГРМ на шкиве

Изношенный ремень

Интервал замены

Мы рекомендуем вам периодически контролировать состояние ремня, чтобы исключить досадные последствия и не искать того, кто дотащит до автомастерской. Замену производить каждые 40 000 километров.

А вот собственно и сам пациент.

Под капотом

Все что нам понадобится.

Ремень ГРМ, шкивы и помпа

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Защитная крышка

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

ГРМ

Генератор отводим к двигателю и снимаем ремень.

Генератор

Выставляем верхнею мертвую точку

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Метка распредвала

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметикам и ждут после этого добрых слов в свой адрес.

Шкив коленвала

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Метка коленвала

Замена помпы

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний.

Аккуратно не потеряйте шпонку.

Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт  крепления крышки, три болта крепления помпы.

Снятый шкив распредвала

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Двигатель без шкивов и помпы

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

ЕЩЁ
Какой рекомендованный размер колесных дисков (стальных и литых) на Лада Веста в разных кузовах

Место помпы

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее.

Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа.

Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

Установка нового ремня ГРМ

Проверяем совпадение всех меток.

Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Шкив с меткой

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Установленный новый ремень

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.
