Простая замена крестовины и подвесного подшипника ВАЗ 2107

Простая замена крестовины и подвесного подшипника ВАЗ 2107

Сегодня классики на наших дорогах все меньше и меньше и за последние несколько лет ко мне ни одна на ремонт не приезжала. Поэтому, когда с утра появился клиент на старенькой семерке и предложил заменить крестовины и подвесной я не смог отказаться из-за накативших воспоминаний.

Но это все лирика, а сегодня нам предстоит замена крестовины карданного вала ВАЗ 2107 ну и до кучи подвесного подшипника, все равно разбирать. Основные признаки износа крестовины это характерный звонкий щелчок при трогание а так же вибрация.

Инструмент и приспособления

Самый главный инструмент — это двулапый съёмник, так же понадобится съемник стопорных колец, ключ и головка на 13, 17 и 22 и плоская отвертка.

Демонтаж карданного вала

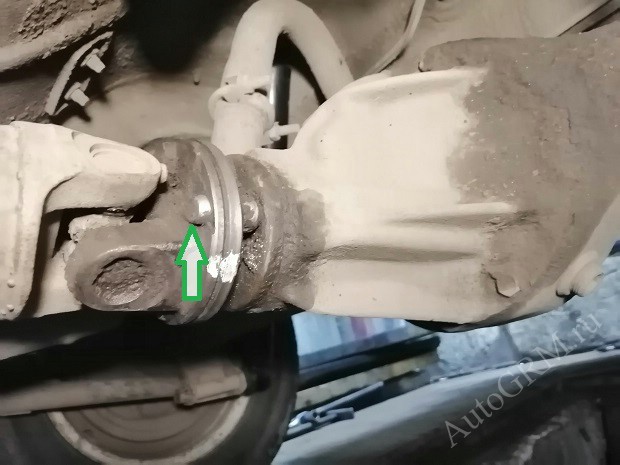

Для начала ставим две метки на кардане и хвостовике, чтобы при сборке все поставить на своё место. Я использую обычный канцелярский штрих. Откручиваем четыре гайки на 13, если болты начнут проворачивается их легко можно заклинить, вставив плоскую отвертку (место установки показано зеленой стрелкой). Болты там хитрые без граней.

Крепление карданного вала

Откручиваем четыре гайки на 13 защитного кожуха и снимаем его.

Защитный кожух

Откручиваем подвесной подшипник с двух сторон.

Подвесной подшипник

Далее демонтируем предохранительную планку.

Планка

По правилам мы должны отсоединить кардан в сборе от эластичной муфты (джубы), но что бы не откручивать три болта на 17 можно просто ослабить болт и вытащить кардан из шлицов.

Джуба

Далее все было бы все очень просто если бы все запчасти не прикипели к друг другу. Хорошо, что есть чудная вэдэшка.

Кардан снят

Меняем крестовину и подвесной подшипник

Снимаем все стопорные кольца, их по четыре на каждую крестовину. Так же ставим метки на разъединяемых деталях.

Крестовина в кардане

Выбиваем старую крестовину. Через оправку по чашке игольчатого подшипника крестовины наносим несколько ударов молотком до того момента как чашка с противоположной стороны не вывалится. Разворачиваем на 180 градусов и так же через оправку бьем по крестовине пока вторая чашка не выйдет. Разъединяем кардан и повторяем данную процедуру.

Замена подвесного подшипника

Откручиваем гайку крепящею вилку карданного шарнира.

Гайка крепления вилки

С помощью съемника спрессовываем вилку карданного вала.

Снимаем вилку

Далее так же съемником демонтируем подвесной подшипник. Для удобства я срезал наружную часть обычным ножом, разогревая его предварительно газовой горелкой, так проще режется резина.

ЕЩЁ
Схема и строение подвески Лада Веста (св, кросс, седан)

Снимаем старый подвесной

После ставим на место новый подшипник и вилку, затягиваем гайку.

Устанавливаем новую крестовину карданного вала

С двух сторон аккуратно снимаем игольчатые подшипники, один вставляем в вилку и немного осаживаем его внутрь в него вставляем крестовину. С противоположной стороны вставляем второй игольчатый подшипник и аккуратно через оправку подбиваем его молотком пока он не пройдет паз для стопорного кольца. Ставим стопорное кольцо и с обратной стороны повторяем тоже самое. Половина работы сделана.

Крестовина разобрана

Повторяем те же манипуляции еще раз.

Крестовина собрана

На фото игольчатый подшипник не запрессован полностью на крестовину.

Все очень просто)) На замену двух крестовин и подвесного подшипника ушло три часа времени.

Удачи на дорогах. Ни гвоздя, ни жезла.
