Непростая замена ремня ГРМ на VOLVO C30 с пятицилиндровым двигателем T5


Замена ремня ГРМ является важной задачей технического обслуживания для пятицилиндрового двигателя Volvo T5,который устанавливался на автомобили модели Volvo C30. При обрыве ремня могут быть очень неприятные последствия для двигателя вплоть до загнутых клапанов. Чтобы не допустить такого для двигателя и лишней головной боли для вас, рекомендуем производить замену ремня ГРМ каждые 100000 км.

Также вместе с ремнём ГРМ советуем менять водяной насос. Будет не очень приятно, когда вы только поменяли ремень, а через пару дней помпа приказала долго жить.

Добраться до привода ремня ГРМ на данной модели не так уж и просто. Для этого поднимаем автомобиль и снимаем левое переднее колесо, а также снимаем накладку колесной арки переднего левого колеса. Также потребуется снять корпус воздушного фильтра, стартер, ремни двигателя и расширительный бак для охлаждающей жидкости.

Итак, приступим собственно к замене ремня:

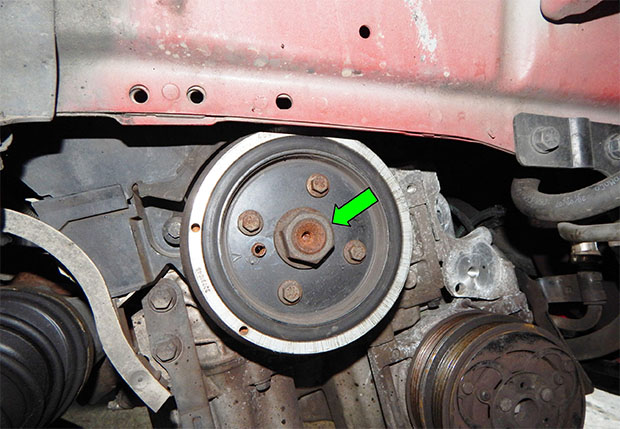

Начинаем с откручивания гайку на 30 (зеленая стрелка), удерживающей центр шкива коленчатого вала. Советуем использовать гайковёрт для того чтобы отпустить гайку. Volvo делает специальный инструмент, который удерживает коленвал неподвижным, но их цена заставит сто раз подумать о приобретении. При сборке момент затяжки гайки на 30 должен составлять 180 Нм.

Шкив коленвала

Затем выкручиваем из шкива четыре болта на 13 (зеленые стрелки). Вынимаем их, не снимая при этом шкив коленвала. При сборке момент затяжки этих гаек до 25 Нм.

разбор шкива коленвала

Вы можете побрызгать открытые отверстия резьбы и область вокруг шкива, например, WD-40 и дать некоторое время откиснуть для избавления от коррозии. Иногда бывает очень сложно снять шкив. Опять же, Volvo продает специальный инструмент для снятия шкива. Мы же в этот раз использовали съёмник рулевого колеса, ввёрнутый в 2 из внешних отверстий шкива.

снятие шкива коленвала

После снятия шкива мы увидим ремень привода газораспределительного механизма (зеленая стрелка). Настоятельно рекомендуем нанести немного смазки на монтажный фланец шкива. Это облегчит удаление шкива при следующей замене ремня.Ремень ГРМ

Закручиваем гайку 30 мм назад на монтажный фланец и поворачиваем двигатель по часовой стрелке до тех пор, пока не увидим, что метка (зеленая стрелка) выровняется с краем ребра (желтой стрелкой) на блоке двигателя. Эта процедура определяет ВМТ на цилиндре номер один. ВМТ на двигателе гарантирует, что кулачки находятся в правильном положении при замене ремня. Вращаем двигатель только по часовой стрелке!

Выставление ВМТ

Здесь показан фиксатор коленчатого вала для двигателя Volvo T5. В принципе в нём нет необходимости, хотя он и немного облегчает задачу замены ремня

Фиксатор коленвала

За стартером находится заглушка (зеленая стрелка) для блокировки коленчатого вала.

Заглушка

Используем шестигранный ключ на 7 мм, чтобы ослабить и снять заглушку.

Снятие заглушки

Если вы всё же приобрели фиксатор коленчатого вала, то вставляем его в отверстие, с которого мы сняли заглушку до тех пор, пока оно не закроется, как показано на фото. Если двигатель не находится в ВМТ, замок не будет вставляться. Таким образом, фиксатор также даёт убедиться в том, что ВМТ выставлена верно.

Блокировка коленвала

Теперь аккуратно снимаем переднюю пластиковую крышку (зеленая стрелка). Нужно осторожно взять крышку за края (желтые стрелки) и вытащить ее.

Крышка

Как только передняя крышка будет снята, мы увидим два шкива распределительных валов со встроенными блоками с регулируемым клапаном (VVT), установленными спереди. Убеждаемся, что на впускном (переднем) и выпускном (заднем) шкивах распределительных валов есть метка ВМТ (зеленая стрелка), выровненная с вырезом (желтая стрелка), в пластиковом кожухе ремня газораспределительного механизма. Это означает, что кулачки правильно настроены. Теперь снимаем верхнюю крышку ремня газораспределительного механизма.

Шкивы распредвалов

Далее вы ставим опорные стойки под масляным поддоном, как показано на фото. Левое боковое крепление двигателя должно быть снято для доступа к ремню привода газораспределительного механизма. Стойки препятствуют падению двигателя.

Опорные стойки

Откручиваем два болта 17 мм (зеленые стрелки), удерживающие поперечную скобу и снимаем её.

Скоба

Откручиваем два болта 17 мм (зеленые стрелки) и вынимаем крепление из моторного отсека.

Крепление

Выкручиваем винт T30 Torx (зеленая стрелка) и снимаем крышку ремня газораспределительного механизма с двигателя.

Крышка ремня ГРМ

Удобно отмечать каждый шкив и блок VVT (зеленая стрелка) с помощью маркера, чтобы выделить метки и лучше их видеть. Это также помогает при извлечении блоков VVT из распределительного вала. На фото видно, как ремень перемещается сверху, когда он пересекает шкивы распределительных валов (желтые стрелки) и над натяжным роликом (пурпурная стрелка).

маршрут ремня вверху

На этом фото показан маршрут ремня ГРМ снизу, зубчатая сторона шкива водяного насоса (зеленая стрелка) и гладкая сторона натяжителя (желтая стрелка), прежде чем он зацепится за коленчатый вал и вернется наверх. Для снятия ремня необходимо снять натяжитель ремня. Это делается путем ослабления 10-мм болта (пурпурной стрелки) и поворота натяжителя по часовой стрелке, чтобы вставить маленький шестигранный ключ через два отверстия (синяя стрелка). Чтобы повернуть натяжитель, вставляем в отверстие 5 мм шестигранник (красная стрелка). Сделать фото качественнее очень тяжело, потому что, мешает поперечина. На следующем фото показано нагляднее, что нужно сделать. После снятия натяжения снимаем ремень привода газораспределительного механизма.Снятие натяжителя

На фото показан натяжитель приводного ремня газораспределительного механизма, снятый с двигателя. То, что нужно сделать, это повернуть рычаг (зеленая стрелка) по часовой стрелке с помощью шестигранного ключа на 5 мм, пока не сможем вставить шестигранный ключ на 3 мм через два отверстия (желтая стрелка). Это блокирует натяжитель. Обращаем внимание на вырез наверху (пурпурная стрелка), эта вырез вписывается в ребро, залитое в блоке цилиндров. Осматриваем подшипник на предмет износа, шума или люфтов. Если что-либо из написанного присутствует, заменяем натяжитель.

Снятый натяжитель

И вот фото того, что мы должны увидеть с установленным натяжителем и снятым ремнём. Снова обращаем внимание на рычаг (зеленая стрелка) и шестигранный ключ (жёлтая стрелка), фиксирующий его на месте. При установке нового ремня осторожно покачиваем натяжитель и убираем шестигранный ключ. Оставляем натяжитель свободным, чтобы он вращался, но плотно прилегал к двигателю. Снимаем фиксатор коленчатого вала и поворачиваем двигатель на 360 градусов по часовой стрелке. Смотрим, что метки ВМТ выровнены как на шкивах распределительного вала, так и на шкиве коленчатого вала. Замена болта, который крепит натяжитель, обычно не требуется, если только он не поврежден.

Сверка меток ВМТ

Также не забываем проверить холостой ход направляющего ролика на предмет шума или свободного хода. Если какой-либо из них встречается, заменяем ролик. Ролик крепится к пластине, которая затем крепится болтами к двигателю. Есть две 10-миллиметровых гайки, которые удерживают его на месте. Из-за труднодоступного расположения, откручивание этих гаек осуществляется практически на ощупь. Как только новый ремень будет установлен, собираем всё в последовательности, обратной снятию.Направляющий ролик

Удачи на дорогах, ни гвоздя, ни жезла!
