Очень простая замена ремня ГРМ Volvo V70


Двигатель, который мы сегодня будем рассматривать устанавливался на различных модификациях Volvo V70.

Рекомендуемый интервал замены ремня ГРМ – 100000 км. Также вместе с ремнём меняем помпу.

При обрыве ремня произойдёт повреждение двигателя.

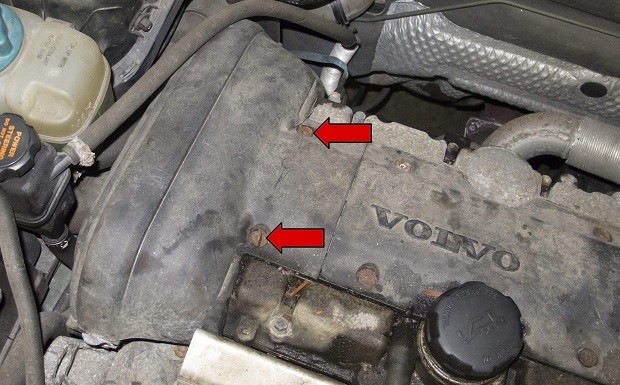

Вначале снимаем крышку двигателя на головке блока цилиндров. Откручиваем 2 болта, отмеченных красной стрелкой. После этого необходимо снять две клипсы.

Крышка двигателя

Далее отсоединяем фиксаторы крышки газораспределительного механизма. Снимаем крышку, подняв её.

Фиксаторы крышки

После снятия крышки, приступаем к снятию ремня ГРМ.

Крышка

Вынимаем шланги из крепления.

Шланги

С правой стороны моторного отсека, снимите вентиляционный шланг системы охлаждения E-box и уберите его в сторону.

шланг вентиляции

Затем вынимаем шланг гидроусилителя руля из монтажного кронштейна (зеленая стрелка) и убираем его в сторону.

Шланг гидроусилителя

 Отсоединяем и слегка поднимаем емкости для охлаждающей жидкости и гидроусилителя руля. Поднимаем их до того уровня, чтобы получить доступ к электрическому разъему для датчика уровня охлаждающей жидкости.

Бачок

Затем отсоединяем датчик уровня охлаждающей жидкости, нажав на фиксатор (зеленая стрелка) и отодвинув его.

датчик охлаждающей жидкости

Ложим бачок охлаждающей жидкости и гидроусилителя руля на двигатель, чтобы они нам не мешали.

бачок на двигателе

Снимаем крепление верхней крышки ГРМ ключом на 10 мм (красная стрелка).

Крепление крышки ГРМ

Снимаем верхнюю крышку, подняв ее вверх (красная стрелка).

съём крышки ГРМ

Снимаем приводной ремень (красная стрелка). Перед снятием приводного ремня отмечаем направление вращения (при повторном использовании ремней) и обращаем внимание на установочное положение. Затем, используя 14-мм ключ, поворачиваем натяжитель ремня по часовой стрелке, чтобы ослабить натяжение ремня. Вытаскиваем ремень из шкива натяжителя.

Приводной ремень

Работая на правом переднем колесе, откручиваем 10-миллиметровую пластиковую гайку. Затем демонтируем крыло. Оно имеет складку, позволяющую легко его снять. Затем откручиваем четыре болта 10 мм шкива коленчатого вала (красные стрелки). После этого откручиваем 30 мм центральный болт шкива коленчатого вала (зеленая стрелка).

шкив коленвала

 Отодвигаем шкив в сторону, чтобы освободить его. Затем вынимаем его из двигателя.

съём шкива коленвала

Volvo рекомендует снять небольшую крышку в нижней части головки коленчатого вала. Для этого откручиваем болты 10мм (зеленые стрелки). Затем снимаем крышку. Делать это не обязательно, я обычно оставляю её не снимая.

Небольшая крышка

Устанавливаем пластиковую крышку двигателя на звездочки распределительных валов. Смотрим, что он полностью зафиксирован и правильно выровнен. Ставим на место 30-миллиметровую гайку шкива коленчатого вала. Затем проворачиваем двигатель по часовой стрелке до тех пор, пока метки на шкивах распределительного вала не совпадут с прорезями верхней крышки газораспределителя (красные стрелки). Каждая звездочка распределительного вала имеет линию с небольшой гравировкой. После выравнивания это ВМТ.

Выравнивание ВМТ

Смотрим, чтобы язычок (красная стрелка) на коленчатом валу совпадал с отметкой на крышке ГРМ. Мы не видим эту метку на крышке ГРМ сверху, он заблокирован ремнем привода газораспределительного механизма (зеленая стрелка).

Выравнивание меток ГРМ

Здесь показана вкладка коленчатого вала (зеленая стрелка), когда она выровнена с меткой крышки ГРМ (красная стрелка). Внимательно смотрим, чтобы эти метки были выровнены.

Правильное положение меток ГРМ

После того, как метки выровнены и двигатель находится в ВМТ, откручиваем 13 мм гайку натяжителя ГРМ (красная стрелка). Затем снимаем натяжитель с двигателя (в нижнем правом углу).

Снятие натяжителя

После снятия натяжителя снимаем ремень ГРМ с двигателя.

Снятие ремня ГРМ

Находим натяжной ролик, откручиваем две 13мм гайки (зеленые стрелки) и снимаем натяжной ролик с двигателя. Устанавливаем новый натяжной ролик и затягиваем крепежные детали. Затем устанавливаем новый натяжитель ремня ГРМ. Оставляем натяжитель свободным, чтобы он вращался, но плотно прилегал к двигателю.

Замена натяжного ролика

Если также заменяется водяная помпа, то откручиваем 7 болтов 10 мм (зеленые стрелки). На фото врезка показывает расположение этих креплений.

Замена водяного насоса

При замене водяного насоса снимаем старую прокладку (зеленая стрелка) и очищаем картер двигателя до поверхности уплотнения водяного насоса. Устанавливаем новый водяной насос с прокладкой.

Замена прокладки

Убеждаемся, что коленчатый вал находится в ВМТ. Это показывает вкладка на шестерне коленчатого вала (зеленая стрелка), когда она выровнена с меткой крышки ГРМ (красная стрелка. Смотрим, чтобы эти метки были выровнены.

Сверка меток

Убеждаемся, что распредвалы в ВМТ. Метки на шкивах распредвала должны совпадать с прорезями на верхней крышке газораспределителя (красные стрелки).

ВМТ

При правильно выровненных метках ГРМ двигателя устанавливаем новый ремень ГРМ на шестерню коленчатого вала, затем вверх и под шкивом холостого хода на шестерню впускного распредвала, затем на шестерню выпускного распредвала, водяной насос и натяжитель. Смотрим, что ремень не соскальзывает во всех областях, кроме натяжителя. При регулировке используйте шестигранный ключ на 6 мм (красная стрелка) и ключ на 13 мм, чтобы ослабить или затянуть болт натяжителя (зеленая стрелка). Я использую обрезанный шестигранник на 6 мм, чтобы легче попасть в пространство между двигателем и крылом (вставка).

Установка ремня ГРМ

Регулируем натяжение ремня ГРМ. Вращаем шестигранник 6 мм, пока метка (зеленая стрелка) не окажется между направляющими (синие стрелки). Как только метка окажется между ними, затягиваем гайку натяжителя и перепроверяем положение метки. Красная стрелка показывает ремень, отрегулированный при низких температурах ниже -20°C. Желтая стрелка показывает ремень, отрегулированный при высоких температурах больше +45°C. После того, как мы установили и натянули приводной ремень ГРМ, нажмите ремень на шкивы распределительного вала и водяной насос. Проворачиваем двигатель двумя полными оборотами. Затем проверяем, что метки распредвала и коленчатого вала выровнены в ВМТ, как было до начала замены ремня. Всё должно совпасть. После этого устанавливаем на место все детали в порядке, обратном снятию.натяжение ремня ГРМ
