Как понять что пришло время менять ремень ГРМ. Признаки и симптомы предельного износа ремня

Ремни приводов газораспределительных механизмов (ГРМ) любых современных автомобилей рассчитаны на не слишком большие сороки работы. В среднем он служит порядка 50 – 100 тысяч км пробега, а после требуется его замена вместе с натяжными роликами, зачастую даже с помпой и шкивами. Эксплуатационные сроки этого элемента для каждой марки машины, строго прописаны в технической документации. Однако при слепом следовании им можно пропустить явные признаки надвигающейся поломки, что приведет к необходимости дорогого ремонта двигателя. Как же вовремя понять, что нужно менять ремень ГРМ? Для этого потребуется немного разобраться в принципах его работы и узнать главные симптомы дефектов. Все фотографии ниже приведены исключительно из нашей практики. Так же рекомендуем ознакомится с рекомендациями по выбору нового ремня ГРМ.

Назначение и принцип работы ремня ГРМ

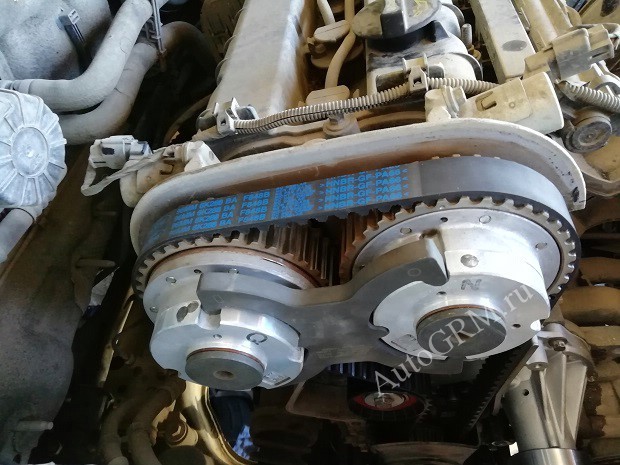

Зубчатый ремень привода газораспределительного механизма— это чрезвычайно важный элемент современных автомобилей. Он отвечает за передачу крутящего момента с коленчатого вала на распределительный вал или валы, а также в зависимости от марки машины, на водяной насос. А на авто с дизельным двигателем еще на насос высокого давления.

Влияние, которое на мотор оказывает ремень ГРМ, чрезвычайно велико. Так, в случае чрезмерно растянутого привода, работа двигателя будет нестабильна: обороты на холостом ходу «прыгают», уменьшается динамика автомобиля, замедлена реакция при нажатии на педаль газа, увеличивается нагрузка на зубья ремня, и они в конечном итоге просто отлетают, как итог ремонт мотора. Перетянутый же ремень на работу двигателя не влияет, однако он может порваться в любой момент, а это чревато еще большими проблемами.

Какие бывают привода ГРМ

Ниже приведены виды приводов ГРМ, которые встречаются в автомобильном производстве:

• шестерёнчатый – распространен на старых автомобилях, давно снятых с производства;
• цепной – выглядит как металлическая цепь;
• комбинированный;
• ременной – является наиболее популярным приводом, хотя по надежности он уступает большинству других видов, однако не издает шумов и в производстве значительно дешевле аналогов.

Количество роликов на приводе зависит от марки модели авто (у некоторых 1, у других 2 или 3).

Признаки износа ремня ГРМ

Главным препятствием своевременному выявлению неисправности ремня является сложность к его доступу. В отличие от ремней навесного оборудования привод ГРМ надежно закрыт различными кожухами. Для проведения ревизии или хотя бы визуального осмотра зачастую требуется частичный разбор двигателя, а это может сделать далеко не каждый автовладелец. Однако, помимо визуального осмотра, определить возможные дефекты узла можно и по косвенным признакам. Ниже перечислены наиболее часто встречаемые.

Большой возраст ремня ГРМ

Чаще эксплуатационный срок приводов ГРМ определяется по пробегу автомобиля. Если он прошел несколько десятков тысяч километров, то обязательно нужна замена. Однако это еще не все, для этого элемента очень важным показателем является его возраст. Ремень может храниться без потери свойств до пяти лет, а после начинает растрескиваться и терять эластичность, не зависимо от того, сколько он проработал.

Автовладельцам, редко использующим свое транспортное средство, стоит серьезно отнестись к данному моменту. Этот узел изготавливается из материалов, которые подвержены быстрому старению и утрате своих свойств. По этой причине настоятельно рекомендуется заменить ремень после покупки подержанного автомобиля – ведь нет гарантии, что прежний владелец был добросовестным и соблюдал регламент замены и пользовался качественными изделиями.

Затруднительный запуск двигателя. Уменьшение его мощности

При большом износе или недостаточном натяжении ремень ГРМ может перескакивать на один или несколько зубцов. Что ведет к нарушениям работы зажигания – воспламенение топливной смеси будет происходить раньше или позже требуемого момента.

Узнать о таком дефекте можно по: «неуверенным» пускам двигателя, потере тяги и сильных вибрациях моторного отсека. В таком режиме авто может отработать довольно долго, однако это приводит не только к дискомфорту при вождении, но и к более серьезным поломкам.

Сильное задымление из выхлопной системы

В первую очередь это может указывать на оплавление или полное разрушение катализатора. Такой дефект вызван неполным сгоранием топлива в двигателе. Из-за сбитого зажигания смесь частично попадает через клапан в систему выпуска, это влечет резкое возрастание температур за пределы допустимых норм и приводит к спеканию сот.

Определить неисправность можно наблюдением за выхлопом. Если во время работы двигателя происходят хлопки, а при определенных режимах работы начинает идти черный дым – это явный признак неполного сгорания топливной смеси. Неисправности узла ГРМ относится к частым причинам возникновения таких симптомов.

Тикающий звук со стороны моторного отсека

В случае чрезмерного износа ремня ГРМ он начинает трескаться, а в итоге расслаиваться. Во время работы двигателя это характеризуется различными тикающими, шаркающими либо щелкающими звуками, которые доносятся со стороны кожуха узла. Шумы происходят с определенной периодичностью, зависящей от оборотов мотора – с их увеличением, частота появления звуков повышается.

Такой дефект не всегда связан с приводом ГРМ. Шумы могут появляться из-за подклинивающего подшипника натяжного ролика или из водяного насоса. Однако проверить ремень лишним не будет. Для точного определения потребуется снять крышку привода.

Течь из-под крышки ремня ГРМ

Масляные подтеки или течи охлаждающей жидкости являются явным признаком, указывающим на неисправности данного узла. Масло может попасть на ремень из-под изношенного сальника коленвала мотора, а ОЖ – из-за недостаточной герметичности стыков или из-под шкива водяного насоса. В любом случае это увеличивает скорость износа ремня ГРМ, к тому же появляется риск проскакивания его на шкивах. В таком случае потребуется разборка узла и замена ремня на новый. К тому же если потекла помпа это говорит о том что в скором времени ее подшибник развалится и заклинит вал, что преведет к обрыву ремня ГРМ и ко всем вытекающим отсюда последствиям.

Трещины и потертости ремня ГРМ

Если у Вас есть доступ к приводу ГРМ, тогда можно провести его осмотр. Для этого нужно поставить авто на передачу и руками плавно прокрутить коленвал, предварительно вывесив одно из колес и выкрутив свечи зажигания. В случае выявления хоть малейших признаков износа деталь необходимо заменить, даже если она еще не выработала свой ресурс.

Визуально определить на сколько сильно изношен ремень довольно сложно. Даже с виду нормальный привод может порваться при попытке перекрутить его.

Мотор не получается завести, стартер крутит вхолостую

В случае обрыва ремня выявить это не составит труда. При повороте ключа стартер работает очень бодро, даже лучше, чем обычно, но вхолостую. Смесь в цилиндрах не воспламеняется и запуска двигателя не происходит. Это явный признак отсутствия компрессии, вызванной загибом клапанов после встречи с поршнями.

В ряде случаев такой мотор уходит на свалку. Но в большинстве случаев можно обойтись простой заменой клапанов с притиркой, но все равно стоить это будет очень недешево.

Периодичность замены ремня ГРМ

Независимо от указанных сроков замены ремня в техническом паспорте, приложенном к автомобилю, в случае сильного износа или повреждения его следует заменить на новый. Например, на большинстве машин отечественного производства рабочий ресурс ГРМ составляет 120 – 160 тысяч км. Однако опытные автовладельцы понимают, что цифра завышена вдвое.

В частности, скорость износа ремня ГРМ, да и самого автомобиля зависит от нескольких факторов. А именно:

• качество дорожного покрытия;
• модель машины;
• производитель привода;
• качество его материала.

К тому же при езде в городских условиях машина часто стоит в пробках. В это время счетчик километража не мотает, однако двигатель с остальными узлами продолжают работать и, соответственно, изнашиваться. Сюда еще стоит добавить пуск холодного мотора в зимний период. Раскрутить его сложнее, требуется больше усилие, а значит на ремень и ролики приходится больше нагрузка.

Если авто в среднем за год проходит около 15 тыс. км, то ремень следует заменять примерно раз в три года. Или 40 – 45 тысяч километров пробега. Важно помнить, что при обрыве на ремонт потребуется потратить в разы больше стоимости ремня.

Подведя итог можно говорить, что сроки службы ремня ГРМ зависят от следующих факторов:

ЕЩЁ

Уход за электропроводкой автомобиля

• наличия утечек масла с коленчатого и распределительного валов;
• износ этих узлов;
• состояние роликов и правильность регулировки.

Следует понимать, что при замене ремня ГРМ рекомендуется установить и новую водяную помпу, шкив и натяжной ролик.

Срочная замена ремня ГРМ

В каком случае следует проводить срочный ремонт узла ГРМ:

1. Появление посторонних шумов со стороны кожуха привода. Для этого потребуется убрать ремни всего дополнительного оборудования. Если звук все равно слышен, значит необходимо снимать защитный кожух, а после проверить ремень, водяной насос и ролики.
2. Появление подтекания жидкостей со стороны кожуха ремня ГРМ. Как уже упоминалось в случае попадания посторонних жидкостей на ремень его прочность снижается и увеличивается возможность проскальзывания и даже обрыва.
3. При осмотре ремня обнаружены явные признаки износа – потертости, трещины между зубьев с внутренней стороны привода, расслоения полотна и зубцов, наличие следов резиновой пыли на кожухе и других прилегающих деталях.

При появлении хоть одного из этих дефектов, следует срочно заменить ремень, а при необходимости устранить причины возникновения такой ситуации. Если вовремя это не сделать, в случае обрыва двигатель полностью выйдет из строя.

Анализ дефектов ремня ГРМ

Оценка и выявление обстоятельств, вызвавших дефекты ремня ГРМ:

• наличие надрыва и разлохмаченности привода указывает на чрезмерное натяжение узла;
• срезаны либо стерты один или несколько зубьев – слабая натяжка;
• появление большого количества трещин – признак воздействия высокой или низкой температуры, возможно старение изделия;
• ремень стерт между зубьями – неправильно отрегулирована натяжка;
• наличие сильных потертостей на торце – перекос;
• чрезмерный шум – с ремень перетянут либо недотянут (во избежание обрыва требуется срочная регулировка).

В случае обнаружения дефектов ремня ГРМ лучше сразу устранить причину, а при необходимости поставить новый привод. Стоит он не так дорого, но в случае обрыва на ремонт авто придется очень сильно потратиться.

К чему приводит обрыв ремня ГРМ

Ремень ГРМ выполняет очень важную функцию – обеспечение контакта коленчатого вала с распределительным. Это обеспечивает синхронную работу клапанов с поршнями. Привод вращает распредвал со скоростью в два раза меньшей, скорости вращения коленвала.

В большинстве моторов в одном блоке располагаются клапана и поршни. От столкновения их защищает только ремень ГРМ. А в случае его обрыва поршня бьют по клапанам сгибая их. Практически все случаи ведут к необходимости капитального ремонта двигателя.

На многих современных авто возможно разрушение стержня клапана (если повезет), в худшем случае потребуется замена поршней (чаще относится к дизельным двигателям).

Обрыв привода ГРМ ведет к:

• серьезным поломкам ДВС;
• отказу работы генератора – в этом случае аккумулятор не подзаряжается и садится полностью, в итоге перестает работать вся электроника авто;
• отказу работы гидроусилителя руля – управление автомобилем усложняется.

Помимо этого, может сломать привод водяной помпы. В таком случае мотор перегревается, что тоже ведет к серьезным поломкам.

Заключение

Ремень ГРМ относится к очень важным элементам автомобиля, поэтому важно следить, за его исправностью, а при необходимости заменять на новый. Значительно проще и дешевле проводить регулярную проверку и обслуживание, чем разбирать последствия обрыва ремня.
