Проверяем работоспособность форсунок не снимая с двигателя в домашних условиях

Владельцы автомобилей с инжекторными двигателями знают, что для нормальной работы систем впрыска необходимы исправно действующие форсунки. Этот узел отвечают за подачу топлива в камеру сгорания, поэтому от него зависит не только эффективность работы мотора, но и расход бензина либо солярки (в зависимости от типа авто). Проверить форсунки, не снимая с двигателя и определить поломку можно и самостоятельно в гараже, для этого нужно немного разобраться в принципе действия и возможных причинах неисправностей.

Принцип действия форсунок

Горючее на форсунки поступает под высоким давлением. Далее ЭБУ двигателя посылает сигнал на электромагнит инжектора, отвечающего за работу игольчатого клапана и открывает, либо закрывает канал подачи. Количество впрыскиваемого горючего зависит от длительности электроимпульса.

На сегодня выделяют три основных вида форсунок, они могут быть электромагнитными, электрогидравлическими и пьезоэлектрическими.

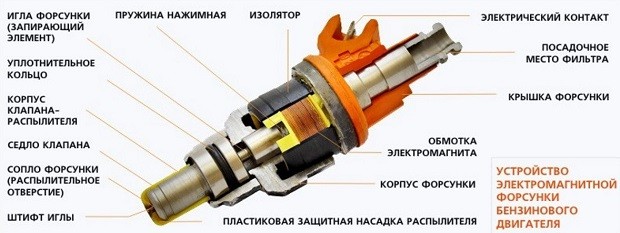

Электромагнитный инжектор чаще устанавливается на бензиновых двигателях. Напряжение на обмотку возбуждения клапана подается в строго установленное время, заложенное в программе. Оно приводит в действие электромагнит, который подтягивает груз с иглой из клапана, открывая таким образом сопло. В результате этого в камеру сгорания происходит впрыск определенной порции топлива. После того как напряжение в катушке пропадает, игла возвращается в исходное положение.

Электрогидравлическими форсунками снабжают дизельные двигатели. Они состоят из сливного и впускного дросселя, электромагнитного клапана и камеры. Управление подачей в цилиндры происходит путем изменения давления топлива. То есть горючее подается в канал, и как только давление станет достаточным для преодоления сопротивления пружины она поднимется и произойдет впрыск. Такая особенность является главным отличием данного механизма от аналогичных.

Пьезоэлектрические форсунки на сегодня считаются самыми совершенными и перспективными среди всех известных. Устанавливаются исключительно на автомобили с дизельным двигателем и системой подачи топлива Common Rail.

Признаки неисправности форсунок

Как известно основная задача форсунок – это подача горючего для образования топливной смеси в камере сгорания. Соответственно наиболее частая поломка, которая может быть – это засор либо полный ее выход из строя. Определить неисправность в работе инжектора можно по нескольким факторам:

• на холостом ходу двигатель работает нестабильно;
• значительное увеличивается расход топлива;
• мотор плохо запускается, особенно если он холодный;
• иногда появляется много черного дыма из выхлопной системы (если форсунка потекла в камеру сгорания может попадать слишком много топлива);
• временами случаются звонкие хлопки из глушителя;
• авто теряет динамичность, падает мощность, появляются рывки даже при движении по ровной дороге, а также при изменениях нагрузки на двигатель.

Конечно такие признаки могут говорить и о дефектах в других узлах автомобиля, однако в случае их обнаружения рекомендуется все же проверить и форсунки, а при необходимости отремонтировать их либо заменить на новые. Неисправная работа инжектора влечет за собой более быстрый износ двигателя, что приведет к необходимости капремонта.

Причины неисправностей форсунок

Выделяется несколько наиболее частых причин неисправности инжекторных форсунок, к ним относится:

• отсутствие команд с электронного блока управления;
• повреждение обмотки катушки электромагнита;
• засор канала форсунок.

На практике именно засорение чаще всего выводит из строя форсунки.

Как проверить работоспособность форсунок на инжекторных двигателях

На сегодня существует несколько способов проверки форсунок, без снятия их с двигателя автомобиля. Это можно сделать самостоятельно в гаражных условиях. Хотя для более точной и полной диагностики лучше все же обратиться к специалистам автосервиса либо СТО. Ниже приведены методы проверки с пошаговой инструкцией.

Проверка при помощи мультиметра (омметра)

Провести проверку форсунок, не снимая их с машины, можно методом измерения сопротивления. Вначале потребуется узнать форсунки какого типа установлены на вашем авто – высокого или низкого импеданса (электросопротивления среды). Данная информация понадобится в процессе диагностирования. Для проверки форсунок при помощи мультиметра, следует выполнить следующий алгоритм действий:

1. отсоединяется провод высокого напряжения от форсунок;
2. перевести переключатель тестера в режим замера сопротивления на значение 0-200 Ом (у разных приборов верхние пределы могут быть разные);
3. включить зажигание и отсоединить «минусовую» клемму с АКБ;
4. отсоединить разъем от проверяемой форсунки;
5. подсоединить провода мультиметра к контактам форсунки и свериться с показаниями.

На инжекторах с высоким показателем сопротивления обмотки оно должно находится в пределах 11.2-16 Ом, для низких – 2-5 Ом. Если оно сильно отличается – это указывает на поломку инжектора. В таком случае ее следует снять и провести более детальную диагностику.

Помните, проверять следует поочередно все форсунки, таким образом можно узнать какая именно из них вышла из строя.

Стоит учитывать, что напряжение от электронного блока на форсунку подается импульсами, а не постоянно. Поэтому важно проверять не только сопротивление цепи, но и осциллограмму импульсной подачи напряжения, так можно определить пиковое напряжение на узле.

Проверка подачи питания на форсунки

Способ проверить подачу питания на рампу будем рассматривать на примере ВАЗ 2110. Клеммник имеет пять контактов: четыре из них предназначены для подачи питания на форсунки, а пятая (провод розового цвета с черной полосой) это их масса. Проверка проводится в следующей последовательности:

1. отсоединяется фишка питания;
2. тестер или омметр переводится в положение для замера сопротивления;
3. один щуп тестера подсоединяется к общей массе, а второй поочередно к каждому из четырех оставшихся контактов.

При нормальных условиях показатель сопротивления должен быть на уровне 11.8-15.3 Ом. Таким образом вы сможете узнать сопротивление каждого инжектора на рампе.

Исправность работы инжектора можно также определить по вибрации. Неповрежденная форсунка на заведенном моторе слегка вибрирует. Если такого не происходит – ее стоит заменить.

Проверка подачи питания от электронного блока управления довольно простой процесс. Для этого нужно выполнить следующие действия:

1. по очереди от каждой форсунки отсоединяется клеммник;
2. при помощи двух проводов контакты форсунки соединяются с аккумулятором;
3. включается зажигание.

Если инжектор работает хорошо и распыление топлива происходит в пределах нормы, значит неисправна проводка. При таком методе будьте внимательны, чтобы топливо не попало на вас или на участок открытого огня. Форсунку лучше поместить закрытый сосуд.

Проверка пусковой форсунки (моновпрыск)

Перед началом пару слов о моноинжекторах он же моновпрыск. Сегодня они используются все меньше, так как считаются устаревшей системой, однако все еще встречаются на некоторых старых автомобилях, таких как VW, Ауди, Шкода и прочих. В ее конструкции предусмотрена лишь одна форсунка перед дроссельной заслонкой. Проверяется исправность моноинжектора по следующему алгоритму:

1. попарно проверяются контакты на форсунках при помощи мультиметра или омметра (значения должны быть в пределах 1.2-1.6 Ом);
2. во время проверки контактов 1 и 4 следует убедиться в исправности датчика температуры всасываемого воздуха (нормальные значения можно посмотреть в техпаспорте авто);
3. в случае обнаружения расхождений в показаниях, необходимо провести более детальную проверку форсунки.

Часто на моноинжекторных моторах помимо клапанной форсунки встречается и пусковая форсунка. Ее задача заключается в том, чтобы во время запуска двигателя, особенно при низких температурах и высоких оборотах, обеспечить впрыск дополнительного топлива для облегчения старта. Период работы данного узла определяет блок управления (а точнее теплового реле), обычно это не дольше нескольких секунд. После запуска мотора она отключается по ненадобности.

Работает она по тому же принципу, как и инжекторные форсунки. Естественно при эксплуатации автомобиля она также рано или поздно может выйти из строя частично или полностью. Явный симптом неисправности пусковой форсунки являет то, что холодный мотор после запуска сразу глохнет. Проверить ее можно следующим образом:

1. выбирается небольшой мерный сосуд (например, стакан);
2. форсунка снимается с двигателя и устанавливается в этой емкости;
3. на один контакт форсунки подкидывается «плюс» от аккумулятора машины, на второй «масса»;
4. на «плюс» батареи подключается, и реле топливного насоса (таким образом вы вводите его в работу).

При проверке исправности форсунки важно обращать внимание как на угол распыления горючего, так и на его количество. Узнать точную справочную информацию можно в технической документации к модели, установленной на вашем автомобиле. Как пример приведем показатели в системе K-Jetronic. Угол ее распыления в нормальных условиях будет 80°, а количество впрыскиваемого топлива составляет 70-100 см³/мин. Соответственно в других типах систем эти показатели могут отличаться.

После проверки работоспособности форсунки моноинжекторного устройства, от нее нужно отсоединить провода, а сам узел насухо протереть чистой ветошью. Исправная форсунка должна быть полностью герметичной, без видимых следов повреждений. Иными словами, при работе из нее не должно подтекать горючее. Подождите несколько минут и посмотрите не появились ли следы топлива на корпусе.

Проверка форсунок на слух

Автомобилисты с большим опытом легко определяют исправность форсунки при работающем двигателе на слух. Для этой цели применяется обычная прямоугольная дощечка или, что еще лучше, стетоскоп.

Один конец дощечки либо чувствительный элемент прибора прикладывается к проверяемой форсунке, а второй к уху. Если узел полностью исправен и находится в нормальном состоянии, то не должно быть никаких посторонних шумов или вибраций, только равномерные щелкающие звуки. В случае неравномерных щелчков или полного их отсутствия, а также при наличии сильных вибраций и стуков, можно судить о том, что форсунка засорена. Чем выше уровень шумов и стуков – тем больше засор.

Проверить форсунки на слух можно и без применения дощечки или стетоскопа, но для этого понадобится опыт. В случае неисправного узла, из блока цилиндров можно услышать приглушённые высокочастотные звуки, похожие на свист или писк. В случае появления таковых на работающем моторе, рекомендуется провести более детальную диагностику форсунок на стенде или рампе.

Проверка баланса форсунок

В качестве примера рассмотрим, как проверяется баланс форсунок на ВАЗ. Последовательность действий следующая:

1. отключается бензонасос;
2. заводится двигатель – таким образом убирается избыточное давление в топливной системе (авто проработает несколько секунд, после чего должно заглохнуть);
3. к топливной системе подключается манометр и бензонасос;
4. к бортовому компьютеру автомобиля подключается ПК с соответствующей программой диагностики.

Далее в этой программе включается и отключается бензонасос, а также форсунки. Действия выполняются в следующей последовательности:

ЕЩЁ

Лучшие цепи ГРМ — Топ 10 производителей и брендов

1. включается зажигание;
2. проверяются показания манометра (значение должно быть в пределах 2.8-3 атмосферы);
3. при помощи программы отключается реле топливного насоса;
4. манометр должен зафиксировать небольшое падение давления (примерно до 2.8 атмосфер);
5. включается первая форсунка;
6. снимаются показания с манометра (давление не должно сильно упасть);
7. снова включается бензонасос для восстановления давления до исходного;
8. далее процедура повторяется со всеми форсунками поочередно по той же схеме.

В идеальных условиях все форсунки покажут одинаковое значение падения давления. Если показания какой-либо из них резко отличаются от остальных, значит она скорее всего неисправна и требуется ее дополнительная диагностика.

Проверка инжекторных форсунок на перелив (слив в обратку) для дизельных двигателей с Common Rail

Во время эксплуатации у инжекторных форсунок может возникнуть проблема, которая связана с тем, что горючее из них поступает обратно в топливную систему. Это приводит к тому, что насос не может создать нужного рабочего давления. Как следствие возникают проблемы при запуске двигателя и в процессе его работы.

Для проведения проверки потребуется купить в аптеке медицинские шприцы на 20 мл и систему для капельницы (чтобы подключить шприц, достаточно трубки длиной 45 см). Обнаружить форсунку, скидывающую в обратку больше горючего, чем положено можно придерживаясь следующего алгоритма действий:

1. из шприца вытаскивается поршень (он не потребуется);
2. на работающем моторе подключается один конец шланги к носику шприца, а второй к «обратке» форсунки;
3. подождать две минуты, пока топливо набирается в шприц (если оно набирается);
4. процедура повторяется на каждой форсунке либо можно сделать конструкцию из шприцов и шлангочек для всех форсунок сразу.

На основании полученных данных о наличии и количестве набранного в шприцы горючего можно делать соответствующие выводы:

• шприц пуст – форсунка в рабочем состоянии и полностью исправна;
• объем набранного топлива колеблется в переделах 2-4 мл – форсунка исправна;
• если объем горючего превысил 10-15 мл – форсунка вышла из строя полностью или частично, в любом случае требоваться ее ремонт либо замена;
• свыше 20 мл – седло клапана сильно изношено, поэтому форсунка считается полностью неисправной и ремонту не подлежит, так как он не сможет удерживать рабочее давление топливной системы.

Но стоит понимать, что с помощью такой простой проверки вы не получите полной информации. На количество топлива, которое сбрасывается в обратку при работе мотора влияют много переменных. Возможно форсунка просто забита и требуется ее чистка либо она попросту подвисает и ей необходим ремонт или полная замена. Поэтому такой метод проверки узла позволяет узнать только о его пропускной способности. При нормальных условиях объем топлива, пропускаемый форсунками должен быть примерно одинаковым и находится в пределах 2-4 мл в течении двух минут.

Более точные данные по количеству пропускаемого топлива форсунками можно найти в техпаспорте к своему автомобилю либо силовой установке.

Для продления срока службы форсунок заправляйте транспорт только качественным горючим. Не забывайте своевременно менять топливные фильтры (используйте только оригинальную продукцию от проверенных поставщиков). От этого сильно зависит работа всех систем машины.

Проверка форсунок на рампе

Для этого потребуется отсоединить топливную рейку от двигателя вместе с установленными на ней форсунками. Затем все отключенные электроконтакты снова подключается к рампе и форсункам. После отключения «минусовой» клеммы от аккумуляторной батареи ее нужно вернуть на место. Далее алгоритм действий следующий:

1. рампа размещается в подкапотном пространстве таким образом, чтобы под каждую форсунку была возможность поставить емкость с мерной шкалой;
2. подключаются шланги подачи горючего на рампу, после чего проверяется надежность и герметичность всех соединений;
3. включается зажигание и при помощи стартера немного проворачивается двигатель (делать это лучше с помощником);
4. во время проворачивания помощником двигателя, следует проверить качество работы всех форсунок – топливо должно подаваться одинаково на всех инжекторах;
5. отключается зажигание и проверяется уровень горючего в сосудах – он должен быть примерно одинаковым в каждой емкости.

Разные объемы топлива в мерных сосудах укажут на необходимость очистки или ремонта того, или иного инжектора. При явном недоливе – форсунку следует почистить или заменить на новую. Если после выключения двигателя вы увидели течи горючего на корпусе инжектора – значит он потерял герметичность, а соответственно требуется его замена.

Помимо самостоятельных проверок, можно обратиться к специалистам автосервиса или СТО. С помощью специального оборудования мастера проведут полную диагностику и дадут более развернутые данные по каждому узлу – вы получите информацию не только об эффективности подачи топлива, но и о форме факела при распылении в камере сгорания.

Как продлить срок службы форсунок

Для увеличения срока службы инжектора важно периодически проводить его чистку. По рекомендациям большинства специалистов делать это следует каждые 20-30 тыс. км пробега. Хотя на практике эти цифры можно смело сокращать вдвое до 10-15 тысяч. Это обусловлено не очень качественным топливом, часто продаваемым на малоизвестных заправках. Применение некачественного горючего влечет за собой появление отложений на трущихся деталях, грязи в топливной системе, образование конденсата, засоры в топливном фильтре, коррозия и тому подобное. Все это ведет к перебоям в работе силовой установки, повышенному расходу топлива и падению мощности.

Конечно это негативно сказывается на сроке службы всей топливной системы и никуда от этого не денешься. Однако своевременное проведение техобслуживания поможет продлить работу форсунок и избежать лишних растрат на дорогостоящий ремонт. Правильная процедура очистки форсунок, замена топливных фильтров в сроки и заправка на проверенных АЗС качественным топливом помогут значительно продлить жизнь не только инжекторов, но всего двигателя.

Заключение

Перебои в работе форсунок не критичны для общего состояния двигателя и авто, однако во избежание более дорогого ремонта рекомендуется своевременно устранять неполадки. Чаще выявить неисправную деталь можно и самостоятельно в гараже, однако для более детальной информации лучше обратиться в автосервис.
