Процедура замены ремня ГРМ на Chevrolet Aveo 1,4 литра 16 клапанов с фото и видео


Очень плохоПлохоСреднеХорошоОтлично (голосов: 10, в среднем: 4,70 из 5)
Загрузка...

Старенький, побитый жизнью Chevrolet Aveo, под капотом DOHC 1.4 л, замена ремня ГРМ на 120 000 километрах пробега. Двигатель E-TEC II при обрыве ремня гнет все клапана. Поскольку автомобиль производится концерном General Motors, процедура замены будет очень похожа на Нексию. Единственная проблема в замене — это то что ремень натягивается помпой.

Для того что бы поменять ремень ГРМ на данной машине нам понадобится: огромное желание, две чашки кофе и специальный ключ на 41. Если с первыми двумя проблем нет, то специальный ключ надо либо заказать заранее (например, здесь, цена 700 рублей) или сделать самому. Мы раньше делали из метала толщиной примерно 2 мм, получалась не очень красиво, но как говорится «на безрыбье и рак рыба». Из материалов: ремень ГРМ, натяжной и обводной ролик и обязательно помпа. Помпу меняем однозначно. Поскольку, как только вы провернете старую помпу то при повторной натяжке она обязательно потечет.

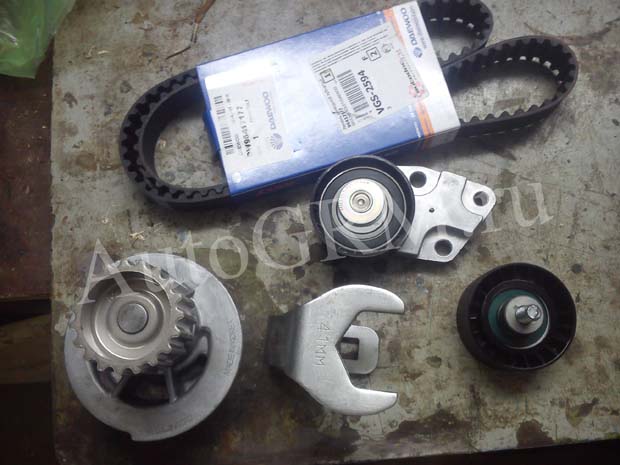

Ремень, помпа и ролики

Начинаем работу с внешнего осмотра.

Chevrolet Aveo

Двигатель E-TEC II.

Двигатель E-TEC II

Приступим

Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.

Крышка воздушного фильтра

А так же корпус воздушного фильтра.

Корпус фильтра

Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.

Брызговик

Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.

Опора двигателя

Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.

Сервисный ремень

Вид из-под крыла.

Натяжной ролик

1 – натяжной ролик.

2 – шкив коленвала.

3 – муфта компрессора кондиционера.

Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.

Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.

Верхнея крышка ГРМ

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.

Метки распредвалов

Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.

Стопор колеса

Срываем болт.

Болт коленвала

На коленвале метка тоже должна совпасть.

Метка коленвала

Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет. «Лучше перебдеть чем не добдеть!» — народная мудрость.

Дополнительные метки распредвалов

Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.

Нижнея крышка ГРМ

Перед нами предстает чудесная картина.

Привод ГРМ

1 – звездочка впускного распредвала.

2 – звездочка выпускного распредвала.

3 – натяжной ролик.

4 – обводной (паразитный) ролик.

5 – помпа (водяной насос).

6 – звездочка коленвала.

Ослабляем крепление помпы, здесь пригодится шестигранник на 5.

Крепление помпы

Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.

Снимаем кронштейн опоры двигателя.

Кронштейн опоры двигателя

Проворачиваем помпу против часовой стрелки ключом на 41 до ослабления ремня ГРМ. Снимаем паразитный ролик.

Обводной ролик

Снимаем старый ремень ГРМ.

Откручиваем звездочки распредвалов ключом на 17, предварительно застопорив их.

Крепление звездочек распредвалов

Снимаем звездочки распредвалов.

Механизм без звездочек

Снимаем натяжной ролик и пластиковую защиту. На фото не запечатлены два верхних болта, но вы их легко найдете.

Натяжной ролик

Снимаем старую помпу и ставим новую, так как показано на фото. Болты крепления не затягиваем.

Новая помпа

Ставим на место пластик, ролики, звездочки распредвалов, затягиваем все болты.

Устанавливаем новый ремень ГРМ обязательно по направлению, указанному на нем. Сначала проверяем все метки, распредвал впускных клапанов будет немного сползать вниз. Одеваем ремень ГРМ в следующей последовательности: сначала на звездочку коленвала, обводной ролик, звездочку распредвала выпускных клапанов, впускных, натяжной ролик и помпу. Проверяем что бы нисходящая ветвь ремня была обязательно натянута,

Натягиваем ремень. Специальным ключом на 41 проворачиваем помпу по часовой стрелки до момента как на натяжном ролике совпадут метки. Затягиваем болты крепления водяного насоса.

Метки натяжного ролика

Проверяем все метки.

Новый ремень ГРМ

Проворачиваем коленвал два оборота и еще раз проверяем метки. Если все совпало и поршня с клапанами не встретились – собираем. Ставим все что сняли в порядке обратном снятию, затягиваем все болты и гайки. Заливаем антифриз. Теперь вы можете без особых усилий поменять ремень ГРМ на Chevrolet Aveo.

Видео замены ремня Chevrolet Aveo


Удачи на дорогах. Ни гвоздя. Ни жезла!


9 комментариев

  1. Геннадий

    Автор вообще классно все разжувал и объяснил фиг запутаешься. Спасибо!!!

  2. все доходчиво.большое спасибо автору!

  3. а чтобы заменить просто ремень требуется ли выставлять по меткам все шкивы??заранее спасибо.

    • Здравствуйте. Выставлять метки обязательно, чтобы после проконтролировать правильность установки.

  4. Привет, возникла проблема с установкой нового ремня. Он просто не налазит на шкив помпы. Хотя помпа повернута максимально!!

    • Здравствуйте. Попробуйте сдвинуть ремень наружу со шкива коленвала распредвала и натяжного ролика, так что бы он заходил на них на одну пятую и тогда все получится. Только после сдвинте ремень на место.

  5. Аноним

    Через сколько менять ремень

    • Здравствуйте. Ремень меняется каждые 60000 или 4 года, что наступит быстрее, но зная качество наших запчастей менять лучше через 50000.

  6. Геннадий

    Молодец отлично показал и описал все. Огромное спасибо.
