Простая замена ремня ГРМ на двигателях Renault 1,2 литра 16V D4F (Sandero)


Очень плохоПлохоСреднеХорошоОтлично (Еще нет голосов, оставьте первым)
Загрузка...

Данный двигатель устанавливался на автомобилях концерна Renault: Sandero, Twingo, Clio, Kangoo.

Интервал замены:

На автомобилях до 2004 года замена производится каждые 120 000 км или 4 года эксплуатации, с 2005 года (Евро 4) каждые 120 000 км или 5 лет эксплуатации.

При обрыве ремня произойдёт повреждение двигателя.

Специальный инструмент.

Установочный штифт коленчатого вала — Renault № Mot.1054.

Снятие ремня

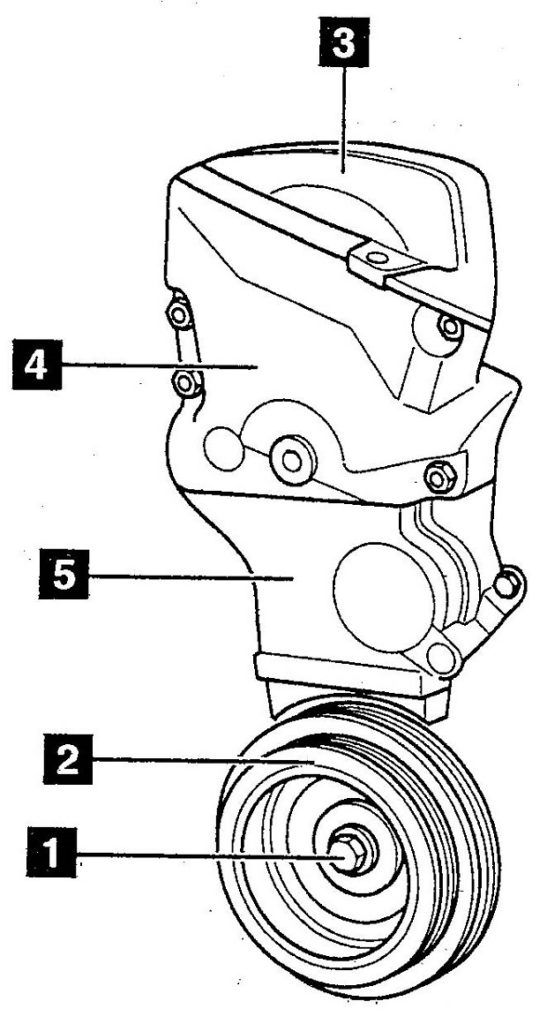

Крышка ремня ГРМ

Проверните коленчатый вал по часовой стрелке до совмещения установочных меток (6) и (7).

Схема d7f

Выверните заглуш

ку из блока цилиндров.

Вставьте фиксатор в маховик (8). Специнструмент № Mot.1054.

Фиксатор маховика

Слегка покачайте коленчатый вал, чтобы убедиться, что фиксатор расположен правильно.

Ослабьте гайку натяжителя (9).

Натяжитель

Отведите натяжитель от ремня.

Слегка затяните гайку.

Снимите ремень привода ГРМ.

Установка ремня

Убеждаемся, что установочный штифт вставлен (8), а так же в том, что выступ ролика натяжителя (10) нахо­дится в выемке (11).

Установка натяжителя

Затем временно устанавливаем шайбу и болт шкива коленчатого вала (1). Момент затяжки: 15 Н-м, надеваем ремень привода ГРМ и убеждаемся что метки на ремне совмещены с метками на звездочках (6) и (7).

Проверяем, что ведущая ветвь ремня натянута и извлекаем фиксатор (8). Затем ослабляем гайку натяжителя (9), поворачиваем ролик натяжителя против часовой стрелки, пока указатель не займет положение (12).

Воспользуемся ключом-шестигранником на 6 мм (13) и затянем гайку ролика натяжителя (9). Момент затяжки: 24 Н-м.

Поворачиваем коленчатый вал на шесть оборотов по часовой стрелке, а затем вставляем  установочный штифт в маховик (8). Специн­струмент № Mot.1054. Затем слегка покачаем коленчатый вал, чтобы убедиться, что фиксатор расположен правильно, убеждаемся, что установочные метки совмещены (6) и (7) и извлекаем установочный штифт (8).

После чего ослабляем гайку ролика натяжителя (9). Удерживаем ключом-шестигранником на 6 мм, (13), поворачиваем ролик натяжителя по часовой стрелке, пока указатель не займет центральное положение (14), а затем затягиваем гайку шкива натяжителя. Момент затяжки: 24 Н-м.

Натяжка натяжителя

Отворачиваем болт шкива коленчатого вала (1) и устанавливаем детали в порядке, обратном снятию.

Для Twingo: Установим правую опору двигателя и отре­гулируем ее положение, после чего затянем болт шкива коленчатого вала (1). Момент затяжки: 40 Н-м + 70°+5°.
