Меняем ремень ГРМ на Renault Clio II с двигателем К4М 1,6 16V


Очень плохоПлохоСреднеХорошоОтлично (голосов: 3, в среднем: 5,00 из 5)
Загрузка...

Малолитражка Renault Clio II с двигателем К4М 1,6 16V замена ремня ГРМ на ровной цифре 100 000. Поскольку линейка двигателей у концерна Рено не отличается большим разнообразием, то его мы можем увидеть и на Мегане и на Сценике. Для этого нам понадобится два спецприспособления, которые можно купить, но для единичной установки можно изготовить их самостоятельно. Ниже будут приведены чертежи, не судите строго.

Помним, что при замене ремня ГРМ необходимо так же поменять натяжной и обводной ролик и помпу. Renault рекомендует менять ремень каждый 100000 км для всех моделей до 1999 года, и каждый 120000 км для всех более поздних моделях.

Если вы собрались все же купить специальный инструмент, то нам понадобится: фиксатор коленчатого вала (код инструмента Renault: MOT1489) и фиксатор распределительных валов (кода инструмент Renault: MOT1496). Вся процедура займет примерно три часа на Clio и немного побольше на Мегани и Сценике.

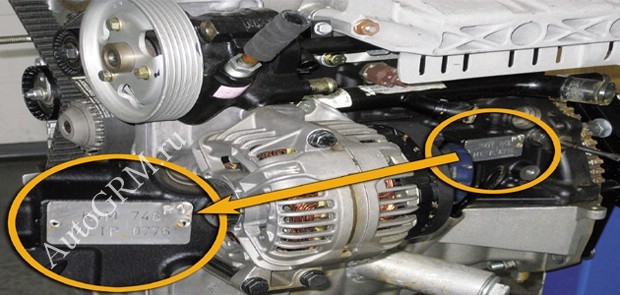

Если вы не уверены какой двигатель стоит на вашем автомобиле, то спереди на блоке цилиндров есть идентификационная табличка.

Информационная табличка

Приступим

Изготавливаем спецприспособления.

Фиксатор коленвала.

Фиксатор коленвала

Фиксатор распредвалов. Можно использовать подходящий по размеру уголок, как мы делали это на чери.

Фиксатор распредвалов

Сливаем охлаждающую жидкость и подданкрачиваем двигатель. Затем снимите снимаем правое колесо и пластиковый брызговик. Снимаем ремень вспомогательных агрегатов и опору двигателя. Стопорим коленчатый вал. Включаем пятую передачу и жмем на тормоз, а в это время помощник срывает болт шкива коленвала. Снимаем заглушки с задней части распределительных валов, а также выворачиваем заглушку коленвала (на фото ниже) на блоке цилиндров.

Отверстие на блоке

Проворачиваем коленчатый вал по часовой стрелке до того момента как пазы в распредвалах встанут на одной линии.

Пазы распредвалов

Примечание: Пазы должны быть расположены ниже верхнего края головки блока цилиндров. Если это не так проворачиваем коленвал еще два оборота.

Затем вставьте фиксатор коленвала, купленный или самодельный, в блок цилиндров, если вы все сделали правильно, то коленчатый вал застопорится.

Фиксируем коленвал

Затем вставляем в пазы распредвалов фиксатор.

Фиксируем распредвалы

Снимаем шкив коленвала, а также верхнюю и нижнюю крышку ремня ГРМ.

Ослабляем натяжной ролик.

Крепление натяжного ролика

Теперь снимаем, натяжной ролик, обводной ролик, ремень ГРМ и водяной насос.

Установка нового ремня

Как при покупки отличить оригинальный ремень от подделки читаем в этой статье.

Проверяем положение распредвалов и коленвала, все должно быть надежно застопорено. Очищаем прилегающею поверхность блока цилиндров к помпе.

Место для помпы

Кроме того, обратите внимание на герметичность шпильки, который держит натяжной ролик в корпусе водяного насоса насоса (ниже, рис А).

Правильное положение ролика

Установите новый обводной ролик и затяните его. Затем установите новый натяжной ролик и слегка притените гайку. Убедитесь, что фиксатор на задней стороне натяжного ролика попадает в паз корпуса водяного насоса (выше, рис B).

Установите новый ремень ГРМ, начиная со звездочки коленчатого вала через обводной ролик и т. д. Убедитесь, что нисходящая ветвь ремня натянута. Ослабить гайку натяжного ролика. Поверните натяжной ролик вправо до того, как стрелка встанет дальше за указатель на7-8 мм, используя шестигранник 6 мм.

Указатель на ролике

Затяните гайку натяжного ролика. Снимите фиксатора распредвалов и коленвала. Поверните коленчатый вал на два оборота вправо в положение установки — это очень важный шаг! Если вы этого не сделаете, то из-за недостаточного натяжения ремня может произойти все что угодно. Вставляем фиксатор коленчатого вала в блок цилиндров, убедившись, что коленчатый вал напротив фиксатора. Проверьте, вы легко должны вставить фиксатор распредвалов.

Вставьте шестигранник и удерживая натяжной ролик ослабьте гайку его крепления. Поверните ролик с помощью шестигранника так что бы стрелка совпала с выемкой. Затените гайку и удалите фиксатор коленвала.

Натянутый ремень

Проверните коленвал еще два оборота и убедившись, что все в порядке, можно приступить к сборке. Установите все детали в порядке обратном снятию, залейте антифриз. Теперь вы убедились, что поменять ремень ГРМ на рено клио очень просто.

Видео замены ремня ГРМ на двигателе К4М Renault

Все просто и понятно, от начала и до конца.

Удачи на дорогах. Ни гвоздя, ни жезла!
