Замена ремня ГРМ RENAULT Megane II 2,0 Turbo 165 2004-2009 двигатель: F4Rt 776

Замена ремня ГРМ RENAULT Megane II 2,0 Turbo 165 2004-2009 двигатель: F4Rt 776

Интервал замены

Замена производится каждые 120 000 км или с переодичностью5 лет (вместе с ремнем заменяйте ролик направляющий ролик и натяжителя).

При обрыве ремня произойдёт повреждение двигателя.

Специальный инструмент.

  • Установочная планка распределительного вала Renault №Mot.1496.
  • Фиксатор звездочек распределительных валов Renault №Mot.1509/01.
  • Установочный штифт коленчатого вала Renault №Mot.1054.
  • Съемник заглушки распределительного вала выпускных клапанов Renault №Mot.1488.
  • Съемник заглушки распределительного вала впускных клапанов Renault №Mot.1487.

Снятие ремня

1.Поднимаем автомобиль и ставим опорные стойки.

2.Снимаем, верхнюю крышку двигателя и нижнюю защиту двигателя. Откручиваем правое переднее колесо, снимаем накладку колесной арки правого колеса и кронштейн правой нижней опоры.

3.Вывешиваем двигатель.

4.Снимаем правую опору двигателя и кронштейн, затем электромагнитный клапан аккумулятора паров топлива и дополнительный приводной ремень.

Примечание: дополнительный приводной ремень, ролик натяжителя, а также направляющий ролик нужно заменить.

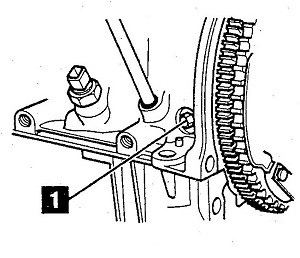

После этого демонтируем заглушку с блока цилиндров (1) и заглушки задней части распределительных валов.

Заглушка блока

5.Отодвигаем  электронасос системы охлаждения в сторону.

6.Проворачиваем по часовой стрелке коленчатый вал для того, чтобы выемки в задних частях распределительных валов совместились в горизонтальном положении.

Примечание: Эти выемки находятся ниже верхней плоскости головки блока цилиндров.

Выемки распредвалов

7.Вставляем установочный штифт коленчатого вала в блок цилиндров (2).

Примечание: используем специнструмент – установочный штифт коленчатого вала Renault №Mot.1054.

Фиксация коленвала

8.Проворачиваем коленчатый вал по часовой стрелке в положение установки. Удостоверяемся, что выемки в задней части распределительных валов совмещены по горизонтали (3).

9.Удостоверяемся, что установочный штифт (4) установлен в коленчатый вал правильно.

10.Надеваем установочную планку (5) на заднюю часть распределительных валов.

Примечание: используем специнструмент – установочная планка распределительного вала Renault №Mot.1496.

Планка

11.Снимаем крышку лючка картера маховика и установочный штифт коленчатого вала (2).

12.Фиксируем маховик большой отверткой. Ослабляем болт шкива коленчатого вала (6).

Крышки ГРМ F4Rt

13.Устанавливаем установочный штифт коленчатого вала (2).

14.Удостоверяемся, что установочный штифт установлен в коленчатый вал (4) правильно.

Схема ГРМ F4Rt

15. Отучиваем болт шкива коленчатого вала (6).Снимаем шкив коленчатого вала (7) вместе с теплозащитой верхней крышки ремня привода ГРМ. После этого необходимо снять верхнюю крышку ремня привода ГРМ (8)и нижнюю крышку ремня привода ГРМ (9).Далее откручиваем гайку ролика натяжителя (10) и снимаем ролик натяжителя (11).Затем откручиваем болт направляющего ролика (12), демонтируем сам направляющий ролик и ремень привода ГРМ.

Примечание: Повторно снятый ремень привода ГРМ не устанавливаем.

Установка ремня

Примечание: Каждый раз при замене ремня заменяем также ролик натяжителя и направляющий ролик.

1.Проверяем, что установочный штифт (4) правильно установлен в коленчатый вал.

Примечание: Удостоверимся, что установочный штифт не вставлен в отверстие противовеса щеки коленчатого вала.

2.Проверим, что выемки в задней части распределительных валов совмещены по горизонтали (3).

3.Убедимся, что установочная планка (5) установлена правильно.

4.Снимаем звездочку коленчатого вала. Удаляем смазку со звездочки. Удаляем смазку с хвостовика коленчатого вала.

5.Удостоверимся, что шпоночная канавка коленчатого вала (13) расположена посередине между выступами на передней части картера двигателя (14) и (15).

  1. Ставим звездочку коленчатого вала.

Примечание: Необходимо заменить звездочку коленчатого вала, если у неё нет встроенной шпонки.

7.Устанавливаем фиксатор звездочек распределительных валов (16).

Примечание: используем специнструмент – фиксатор звездочек распределительных валов Renault №Mot.1509/01.

Фиксатор звездочек распредвалов

8.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

9.Откручиваем гайки звездочек распределительных валов (18) и (19).

Примечание: Шпилька распределительного вала подлежит замене, если ее посадка ослабла при отворачивании гайки.

10.Снимаем фиксатор (16) и звездочки распределительных валов.

11.Удаляем смазку с посадочных мест распределительных валов и звездочек.

12.Ставим на место звездочки распределительных валов. Затягиваем гайки (18) и (19) от руки.

13.Устанавливаем новый ролик натяжителя (11).

Примечание: Необходимо убедиться, что выступ на задней части ролика натяжителя расположен в выемке головки блока цилиндров.

14.Затягиваем гайку ролика натяжителя (10) от руки.

15.Устанавливаем ремень привода ГРМ вместе с новым направляющим роликом.

16.Затягиваем гайку направляющего ролика (12). Момент затяжки: 50 Н·м.

17.Поворачиваем ролик натяжителя по часовой стрелке до момента совмещения установочных меток ролика натяжителя (20) и (21). Используем ключ-шестигранник на 6 мм (22).

Примечание: НЕ ПОВОРАЧИВАЕМ ролик натяжителя против часовой стрелки.

18.Временно затягиваем гайку ролика натяжителя (10). Момент затяжки: 7 Н·м.

ЕЩЁ
Ознакомление с автомобилем Рено Символ

19.Устанавливаем фиксатор звездочек распределительных валов (16).

20.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

21.Временно затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.

22.Снимаем фиксатор звездочек распределительных валов (16).

23.Помечаем звездочки распределительных валов и головку блока цилиндров краской или мелом, как указано на рисунке (23).

Метки

24.Снимаем установочный штифт коленчатого вала (2) и установочную планку (5).

25.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).

26.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).

27.Немного проворачиваем коленчатый вал по часовой стрелке. Удостоверяемся, что установочный штифт (4) правильно установлен в коленчатый вал.

Примечание: Необходимо убедиться, что установочный штифт не вставлен в отверстие противовеса щеки коленчатого вала.

28.Убеждаемся, что метки (23) установочного положения совмещены.

29.Надеваем установочную планку на заднюю часть распределительных валов (5).

30.Убеждаемся, что метки (20) и (21) ролика натяжителя совмещены. В противном случае повторите процедуру натяжения.

31.Затягиваем гайку ролика натяжителя (10). Момент затяжки: 28 Н·м.

32.Устанавливаем фиксатор звездочек распределительных валов (16).

33.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

34.Откручиваем гайки звездочек распределительных валов (18) и (19).

35. Устанавливаем новые гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.

36.Снимаем установочную планку (5).

37.Затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 86±6°.

38.Снимаем штифт коленчатого вала (2) и фиксатор звездочек распределительных валов (16).

39.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).

40.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).

41.Немного проворачиваем коленчатый вал по часовой стрелке. Проверяем, что установочный штифт правильно установлен в коленчатый вал (4)

Примечание: Необходимо убедиться, что установочный штифт не вставлен в отверстие противовеса щеки коленчатого вала.

42.Проверяем, что метки (20) и (21) ролика натяжителя совмещены.
