Быстрая замена ремня ГРМ Рено Дастер с двигателем 2.0

Быстрая замена ремня ГРМ Рено Дастер с двигателем 2.0

За окном декабрь, минус 20 и снег, а в гараже тепло светло, в кружке кофе, а на яме Рено Дастер с двигателем 2,0 замена ремня ГРМ на 62 тыс. км пробега, а еще свечей и масла, хорошо хоть помпу не меняем.

Из умной книги мы знаем, что периодичность замены зубчатого ремня привода газораспределительного механизма на Renault Duster каждые 60 000 км пробега или раз в 4 года в зависимости от того что наступит раньше.

А поскольку при обрыве ремня ГРМ на данном двигателе загнет все клапана, лучше не увеличивать данный интервал.

По независящим от меня причинам, после вчерашнего, некоторые фотки не получились, придется заменить их на свеженайденный в глобальной паутине, да простит меня мой читатель и известный авто журнал.))

Необходимый инструмент и приспособления

Нам понадобится набор ключей и головок в котором должны быть головки на 16 и 18. Так же понадобится набор фиксаторов коленвала и распредвалов. Можно купить заводской или изготовить самому, для фиксации коленчатого вала подойдет обычное сверло на 8 а для распределительных валов доработанный болгаркой уголок. Я до сих пор пользуюсь самодельными, чертежи приложены снизу.

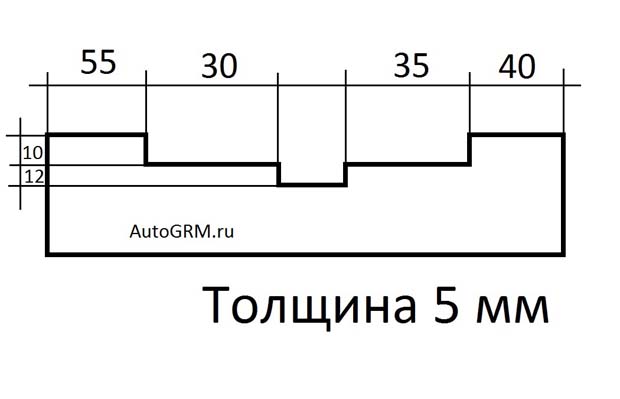

Фиксатор распредвалов

Подготовительные операции

Даем двигателю остыть, вывешиваем правую сторону и снимаем переднее правое колесо. Снимаем пластиковый брызговик. А теперь самое интересное.

Пошаговая инструкция замены ремня ГРМ

Поддомкрачиваем двигатель.

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Крепление опоры

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ
Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

Патрубок с резонатором

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Пазы распредвалов

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке!!!

Болт шкива коленвала

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

Зафиксированные распредвалы
Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Пластмассовый держатель
Пластмассовый держатель

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал
Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

Передняя крышка ГРМ
Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала
Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

ЕЩЁ
Ознакомление с автомобилем Рено Символ

Фиксируем коленвал
Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Ослабляем натяжку ремня ГРМ
Ослабляем натяжку ремня ГРМ

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ
Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят
Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик
Снимаем опорный ролик

Установка нового ремня ГРМ

Устанавливаем на место опорный ролик, не забываем про втулку. далее натяжной ролик таким образом, чтобы отогнутый конец его кронштейна зашел в паз на головке, гайку не затягиваем.

Новый натяжной ролик
Новый натяжной ролик

Устанавливаем на место новый ремень ГРМ, обязательно по направлению вращения указанному стрелками на самом ремне, следим что бы ветвь ремня между зубчатым шкивом коленвала и распредвала впускных клапанов была натянута. Натягиваем ремень ГРМ. Шестигранником проворачиваем натяжной ролик по часовой стрелке до того момента как метки 1 и 2 на ролике встанут друг на против друга. Затягиваем гайку.

Правильная натяжка
Правильная натяжка

Снимаем все наши фиксаторы, проворачиваем коленвал два оборота и проверяем правильность фаз газораспределения, фиксатор коленвала и распредвала должны без усилий встать на свои места, так же проверяем натяжение ремня ГРМ. Если все совпало устанавливаем на место заглушку коленвала и две заглушки распредвалов. Устанавливаем все детали в порядке обратном снятию.

Болт коленвала обязательно заменить на новый и затянуть моментом 40 Н/м, после довернуть на 110 градусов.

Так же существует и второй способ замены ремня, при котором ничего не фиксируется а на шкивах и самом ремне ставятся метки маркером и после переносятся на новый ремень ГРМ. Я не рекомендую им пользоваться особенно людям без опыта авто ремонта, так как велик шанс ошибки.

Все очень просто, процедура замены занимает примерно 3 часа и может быть проведена в простом гараже.

Удачи на дорогах. Ни гвоздя, ни жезла!
