Простой способ замены ремня ГРМ Renault Logan 1,6 8 клапанов с фото и видео

Простой способ замены ремня ГРМ Renault Logan 1,6 8 клапанов с фото и видео

Любимая машина наших таксистов Renault Logan, замена ремня ГРМ на 90000. Двигатель 1,6 литра 8 клапанов, при обрыве ремня загибает почти все клапана. Рекомендованный интервал замены 60000, осмотр и подтяжка каждые 15000, но опытные таксисты знают, что некоторые ремни не выдерживают и 50000, поэтому замена раз в 45000.

Поменять ремень ГРМ на Рено Логан можно двумя способами: как написано в книге и простой. Мы опишем простой способ, а в конце сделаем ссылку на дилерский.

Пациент, вид спереди.

Renault Logan

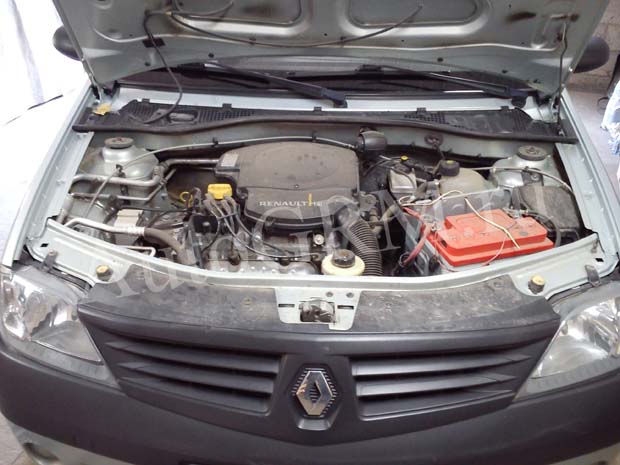

Под капотом восьмиклаппанный двигатель объемом 1,6 литра.

Двигатель 1,6

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Правый брызговик

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Болт коленвала

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Опора

Снимаем опору.

Двигатель без опоры

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Сервисный ремень

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Натяжной ролик

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Верхняя крышка ремня ГРМ

Головкой на 8 нижнею.

Нижняя крышка ремня ГРМ

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

Механизм ГРМ

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

А теперь самый простой способ

Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.

Метка распредвала

Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.

Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.

Метка коленвала

Если у вас Логан поновее то звездочка распредвала будет выглядеть так.

Звездочка новая

И вот тут возникает один нюанс, что бы вытащить ремень придется сдвинуть звездочку на себя, используя специальный съемник или самодельное приспособление.

ЕЩЁ
Новый Renault Sandero Stepway: обзор модели, новый кузов и комплектации

Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.

Натяжной ролик

Новый комплект ГРМ.

Комплект ГРМ

Для нового поколения ролик уже автоматический и ремень натягивается до совпадения индикатора с вырезом на ролике обязательно в направлении указанном на ролике стрелочкой.

Автоматический ролик

На новом ремне ГРМ есть метки и направление движения.

Метки на ремне

Направление на ремне

Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.

Новый ремень на месте

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.

Метка коленвала

А теперь сложный способ

Выставляем метку на распредвале напротив значка на головке блока цилиндров, который на предыдущем фото был обведен в кружок. Это верхняя мертвая точка. Откручиваем заглушку на блоке цилиндров.

Заглушка на блоке

Вворачиваем туда специнструмент, который представляет из себя болт с резьбой М10 и длинной резьбы 75 мм. Закручиваем его вместо заглушки, тем самым стопорим коленвал в верхней мертвой точки. Ставим новый ремень ГРМ и натягиваем его. И спрашивается зачем эти лишние операции?

Видео замены ремня ГРМ на Логане


Теперь вы можете поменять ремень ГРМ на Логане без особых усилий.

А вообще не смотря на то что автомобиль бюджетный, получился он вполне неплохо. Двигатели выхаживают с легкостью 300 000 км, чтобы убить ходовую надо постараться. Единственный минус — это ценник на электрику.

Удачи на дорогах. Ни гвоздя. Ни жезла!
