Ремонт головки блока цилиндров Skoda Octavia с двигателем 1,4 BCA после обрыва ремня ГРМ


Очень плохоПлохоСреднеХорошоОтлично (голосов: 4, в среднем: 4,50 из 5)
Загрузка...

В каждой своей статье мы призываем менять вместе с комплектом ГРМ и помпу, цена ее незначительна по сравнению с последствиями выхода ее из строя. Итак, Skoda Octavia 2006 года с двигателем 1,4 BCA кем-то заменен ремень ГРМ 30 000 назад, но помпа оставлена старая.

На сегодняшний день мы имеем заклинившую помпу, порванный ремень и десять загнутых клапанов. Но вина лежит не только на механиках не предложивших поменять помпу, но и на самом хозяине. Ведь помпа не заклинила одномоментно, сначала появился посторонний шум, на который просто некто не обратил внимание и теперь у нас есть работа, а у клиента приличный минус в семейном бюджете. Но это все лирика. В данной статье мы рассмотрим процедуру демонтажа и монтажа головки блока цилиндров (ГБЦ) двигателя Skoda Octavia 1,4 BCA и замену клапанов. Нам понадобится набор ключей и головок с обязательным наличием не 15, 16, 18, звездочки и шестигранники, динамометрический ключ, ключ для датчика кислорода и пара свободных дней. Если процедура ремонта головки вам не знакома советую тогда отдать ее профессионалам, то что вы ее снимете и поставите уже существенно сэкономит вам бюджет.

Собственно сам пациент.

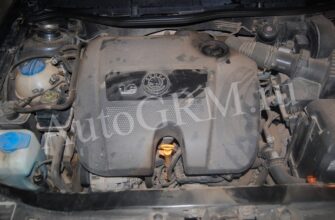

Skoda Octavia двигатель 1,4 BCA

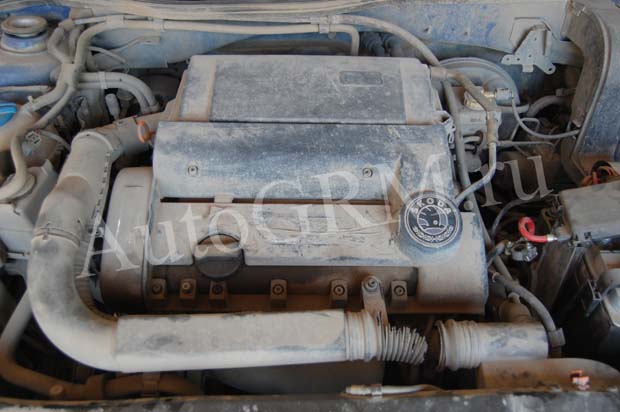

Снимаем приемный патрубок и верхнею защитную крышку ГРМ и видим такую картину.

Порванный ремень ГРМ

Отключаем аккумулятор. Снимаем правое переднее колесо, защиту арок и двигателя, поддомкрачиваем двигатель, сливаем масло и антифриз. Демонтируем воздушный фильтр и его корпус.

Корпус фильтра

Снимаем модули зажигания вместе с проводкой и убираем их в сторону. Так же отключаем разъемы форсунок и датчик положения распредвала.

Модули зажигания

Отсоединяем массу, разъем EGR, дроссельной заслонки, а так же с генератора и компрессора кондиционера. Жгут проводов убираем в сторону. Отсоединяем все патрубки от термостата.

Разъемы датчиков

Так же с другой стороны отсоединяем все разъемы, особенно неудобно отключать разъем датчика детонации, который находится под впускным коллектором. Жгут проводов убираем в сторону. Отсоединяем топливную магистраль.

Топливная магистраль

Снимаем ремень ГРМ – это процедура подробно описана в другой статье. Так же в статье описано снятие кронштейна, насос ГУР, генератора и компрессора кондиционера.

Откручиваем приемную трубу от катализатора, четыре гайки и болт крепления коллектора к блоку цилиндров.

Крепление трубы

В несколько проходов ослабляем и выкручиваем болты крепления крышки ГБЦ. Точно не в одной литературе не указана последовательность, но есть пояснение, откручивать накрест снаружи по направлению внутрь. Примерно так.

Клапанная крышка

Снимаем крышку ГБЦ.

Снятая крышка

Уже сейчас видно, что клапана погнуты, поскольку коромысла находятся на разной высоте. Для удобства нарисуем прямую линию между двумя крайними коромыслами клапанов.

Коромысла клапанов

Метим коромысла.

Метим коромысла

Откручиваем датчик кислорода и снимаем защитный кожух выпускного коллектора. Понадобится специальный ключ для ДК, цена вопроса 500 рублей.

Ключ для ДК

Так же, если нет в наборе, придется докупить многогранную звездочку для болтов ГБЦ.

Звездочка для болтов ГБЦ

В несколько подходов, сначала ослабляем, а затем откручиваем болты крепления головки. Обязательно соблюдаем последовательность.

Последовательность откручивания болтов ГБЦ

Снимаем головку, аккуратнее с патрубком, идущим от термостата к помпе, он под впускным коллектором.

На поршнях остались раны от встречи с клапанами, менять не будем, так как бюджет не позволяет.

Поршня

А вот и клапана.

Погнутые клапана

Ну и виновница торжества помпа.

Сломанная помпа

Как самому молодому мне была предоставлена честь возглавить операцию «чистый поршень».

Чистые поршня

Ну и заодно отмыть головку.

Чистая ГБЦ

Дальше очень подробно описывать процедуру ремонта головки не будем, так как если вы ни разу не делали подобное, то лучше отдать специалисту. Ну а если опыт есть, то все будет и так понятно.

Распаковали, свежи купленные клапана и о чудо, в одной коробке выпускные клапана белые, а в другой вороненые. Но все размеры один в один и кода одинаковые. Что бы некому обидно не было, решили поставить в каждый цилиндр по одному белому и черному.

Клапана

Дальше все просто. Рассухариваем.

Рассухариватель для клапанов

У нас сразу не получилось, поскольку из-за гнутых клапанов, пружина находилась практически полностью сжата. Выходим из этой ситуации просто, через оправку по краю клапана, который ближе к центру, аккуратно молоточком пробиваем клапан так, что бы он практически сел на место. Главное не переусердствуйте и не повредите седло клапана.

Снимаем пружины и выставляем их по порядку в два ряда, что бы потом каждая пружинка вернулась к своему клапану. Снимаем старые сальники клапанов.

Старые сальники клапанов

Ставим новые клапана и притираем их. Проверяем, что бы оттиск прилегания клапана после притирки был равномерный не только на клапане, но и на седле клапана. В противном случае придется протачивать седла, а это совсем другая история. Все клапана маркируем, что бы каждый попал на свое притертое место. После абразивной пасты все промываем. Вымочив минутку в моторном масле, набиваем новые сальники клапанов.

Новые сальники клапанов

Ставим все клапана на свои места и засухариваем. Головка готова.

Начинается процесс сборки

Из отверстий под болты в блоке удаляем масло, компрессором или отверткой с тряпочкой. Обезжириваем все прилегающие поверхности.

Устанавливаем новую прокладку ГБЦ, она металлическая. Поршня не должны находится в верхней мертвой точки, иначе при установке распредвалов можно загнуть клапана еще разок. Просто проверните коленвал на 90 градусов. А после установки распредвалов сначала выставляем по меткам их, а потом коленвал и все будет хорошо.

Прокладка ГБЦ

Ставим на место головку. Болты затягиваем в указанной последовательности в три подхода. Сначала моментом 30 Нм, затем два раза доворачиваем на 90 градусов.

Последовательность затягивания болтов ГБЦ

Проливаем чистым маслом клапана, гидрокомпенсаторы и коромысла. Ставим все на место.

Коромысла на своих местах

Вокруг свечных колодцев, а так же по периметру насухо вытираем ГБЦ от масла. Смазываем герметикам клапанную крышку.

Места нанесения герметика

И устанавливаем ее на место, помним, что поршень не должен находится в верхней мертвой точки. Равномерно в несколько проходов затягиваем болты крепления накрест изнутри наружу, в обратной последовательности откручиванию. Момент для затяжки 10 Нм и доворачиваем на 90 градусов. После установки заводить двигатель в течении часа нельзя, так как гидрокомпенсаторы должны осесть и герметик высохнуть.

Собранная ГБЦ

Ну вот и все, осталось выставить метки, сначала распредвалы, а потом коленвал. Устанавливаем ремни ГРМ, а так же все что сняли в последовательности обратной снятию. Заливаем антифриз и моторное масло и заводим автомобиль. Вот теперь вы можете снять и установить на место ГБЦ, а так же произвести ее ремонт на своей любимой октавии.
