Быстрая замена ремня ГРМ Skoda Fabia 2 с двигателем BXW 1,4 литра

Быстрая замена ремня ГРМ Skoda Fabia 2 с двигателем BXW 1,4 литра

Недавно нам пригнали популярного представителя концерна VAG, Skoda Fabia 2 1,4 литра, замена ремня ГРМ и роликов. Помпу менять не стали так как клиент гарантировал что она проходит дольше чем данное авто в его руках.

Рекомендуемый интервал замены 120000. В регламенте технического обслуживания написано: контроль при достижении пробега 60000 или 4 года эксплуатации, далее каждые 30000 или раз в два года. Проведя небольшие подсчеты получим что независимо от пробега менять нужно по достижению возраста восемь лет.

Для данной процедуры нам понадобятся два спец инструмента: двенадцати гранная головка на двадцать один и приспособление для фиксации распредвалов Т10016, а именно два длинных болта или шпильки диаметром восемь миллиметров. Так же понадобится два часа свободного времени и собеседник по желанию.

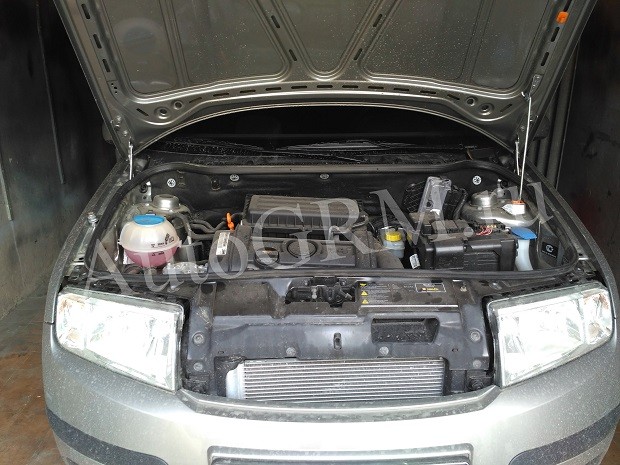

Открываем капот, чистота и порядок — это похвально.

Фабия 1,4 под капотом

Двигатель BXW объемом 1,4 литра.

Двигатель BXW объемом 1,4 литра

Для начало снимаем переднее правое колесо, подставляем под картер двигателя домкрат через дощечку и слегка приподнимаем его. Снимаем верхнею защитную крышку ремня ГРМ, отстегнув две защелки.

Верхняя крышка ГРМ

Откручиваем верхний кронштейн опоры двигателя. Все просто три болта и одна гайка.

Верхний кронштейн опоры

Демонтируем нижний кронштейн, четыре болта долой.

Нижний кронштейн

Получится вот такая интересная картина.

ГРМ без крышки

Выставляем верхнею мертвую точку. Проворачиваем коленвал той самой головкой на 21 до того, как метка на шкиве встанет напротив края правой отметки на нижней защитной крышке ремня ГРМ.

Метка коленвала

В умной книге нарисовано так.

Рисунок метки коленвала

Срываем болт шкива коленвала, для этого коленвал надо заблокировать. Здесь есть два варианта. Первый посадить за руль, помощника, который включит пятую передачу и нажмет на тормоз, тем самым заблокирует коленвал. Второй, без помощника включаем пятую, под переднее левое колесо ставим подпоры с двух сторон, а в вентиляционный канал тормозного диска втыкаем отвертку справа от суппорта. После чего метка немного убежит, возвращаем ее на место.

Фотографии этого знаменитого болта не нашлось, но поскольку он там один я думаю вы не промахнетесь.

Если метка коленвала поставлена правильно, то звездочки распредвалов встанут таким образом, что в специальные отверстия можно будет вставить наши спец болты. Они пойдут сквозь отверстия в специальные пазы в головке тем самым заблокируют распредвалы.

Заблокированные распредвалы

Снимаем ремень генератора. За болт натяжного ролика проворачиваем до того, как совпадут отверстия для стопора и вставляем туда специальный гвоздь диаметром два миллиметра.

Ролик ремня генератора

Снимаем ремень.

Заблокированный ролик

Далее откручиваем и снимаем шкив коленвала и нижнею защитную крышку ремня ГРМ. Появилась еще две метки, маленькая должна быть напротив скошенного зуба. Вы его легко определите так как он имеет скосы по краям, на картинке видно не очень хорошо.

Метка звездочки коленвала

Снимаем ремень ГРМ, открутив натяжной ролика, на верхней картинке слева. За тем ослабляем натяжной ролик верхнего соединительного ремня и снимаем их.

Распаковываем новый комплект ГРМ.

Новый комплект ГРМ

На натяжных роликах есть направление натяжки и стрелочный индикатор натяжки.

Сборку производим в следующей последовательности. Устанавливаем новый обводной ролик, болт затягиваем. Устанавливаем натяжной ролик соединительного ремня, не затягивая, и сам ремень таким образом, чтобы верхнее плечо было натянуто. Шестигранником проворачиваем ролик до момента совпадения стрелки и метки.

И главное ролик устанавливаем таким образом, чтобы выступ опорной плиты входил в отверстие ГБЦ.

Натяжной ролик соединительного ремня

Проверяем чтобы наши спец болты небыли зажаты и свободно вставлялись. Проверяем метки. Звездочка коленвала имеет фрезерованную шпонку и может невзначай соскочить, что бы этого не произошло временно вкручиваем болт коленвала, только не затягиваем. После устанавливаем натяжной ролик ремня ГРМ не затягивая болт и сам ремень. Сначала на звездочку коленвала, обводной ролик, распредвал и помпу с натяжным роликом. Ветвь от коленвала через обводной ролик к распредвалу должна быть натянута. Натягиваем ремень и затягиваем болт.

Натянутый ремень ГРМ

Должна получится такая картина.

Новые ремни установлены

Еще раз проверяем метки, снимаем стопора. Проворачиваем коленвал два оборота и проверяем метку коленвала, возможность установки спец болтов и натяжку ремней, если все в порядке одеваем нижнею крышку ремня ГРМ и шкив коленвала и проверяем метку там. Если нет, то повторяем все заново.

Затягиваем шкив коленвала тем же методом что и откручивали. Дальнейшею сборку производим в обратной последовательности. Все просто как два пальца.

Удачи на дорогах. Ни гвоздя, ни жезла.
