Маркировка шин и расшифровка обозначений на покрышках для легкового и грузового транспорта

Расшифровка маркировки автомобильных шин часто вызывает затруднение, особенно у начинающих автолюбителей.
Это обусловлено тем, что большинство людей никогда не интересовались обозначениями, которые имеются на боковой стороне покрышек. Однако, подобная информация будет крайне полезной для каждого автовладельца, ведь разбираясь в маркировке проще купить резину, максимально соответствующую вашим потребностям.

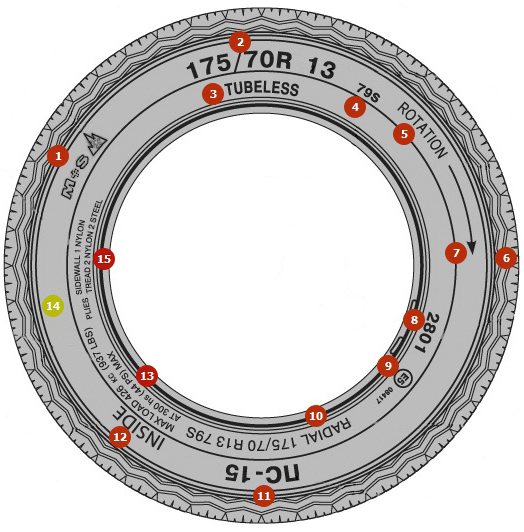

Какие встречаются надписи на шинах

1. Указывает на сезонность шин (в данном случае это зимняя).
2. Обозначает размер шины, где 175 – ширина профиля, 70 – процентное соотношение высоты профиля к ширине, R – радиальная конструкция, 13 – диаметр диска.
3. Надпись TUBELESS говорит о том, что покрышка бескамерного типа.
4. Индекс максимально допустимой нагрузки и скорости.
5. Rotation указывает направление вращения колеса.
6. TWI – индикатор износа.
7. Индекс износа, температуры и торможения.
8. Дата изготовления шины, где 28 – порядковая неделя, 01 – последние цифры года (2001).
9. «Е» говорит о том, что шина соответствует стандартам качества ECE, номер после буквы указывает на страну изготовителя.
10. RADIAL – радиальная конструкция изделия.
11. Указывает на изготовителя или торговую марку.
12. Обозначает сторону покрышки. INSIDE – внутренняя, OUTSIDE – внешняя.
13. Максимально допустимая нагрузка.
14. Цветная метка. Может указывать на самое плотное или тонкое место в изделии.
15. Информация о материалах в конструкции шины.

Основные маркировки

В маркировке шин присутствует огромное множество различных элементов. Сначала перечислим самые основные из них, это:

• фирма изготовитель;
• модель и тип протектора;
• размер шины;
• индекс максимальной нагрузки;
• индекс скорости;
• максимально допустимое значение давления;
• назначение изделия;
• степень защиты;
• эксплуатационные условия (сезонность);
• другие данные.

Ниже более детально разберем какие бывают маркировки на шинах и что они могут означать.

Страна и компания-производитель

Каждый изготовитель наносит свои логотипы или обозначения на боковине покрышек. Многие бренды имеют производственные мощности в различных странах, причем качество их продукции часто зависит от места изготовления. Например, покрышки японского бренда могут выпускаться в Германии, Польше, Таиланде и т.д.

Иногда на изделиях присутствует надпись: «Made in…». Но как же узнать страну выпуска если этого нет. В таком случае поможет кодовое обозначение DOT. В нем также зашифрована информация о серии, заводе и дате изготовления. Это довольно сложный код, чтобы узнать информацию, нужно воспользоваться огромными таблицами либо специальными сайтами.

Но есть и более простой способ узнать в какой стране были изготовлены шины – из буквенно-цифирного обозначения (Е1-Е48). Буква означает, что изделие прошло сертификацию Economic Commission for Europe, а номер указывает страну изготовителя.

Ниже, таблица соответствия страны стандартизации автомобильных покрышек.

Модель и тип протектора

На корпусе покрышек, помимо бренда, указывается и модель шины. Большинство производителей предлагают целые линейки изделий, которые могут отличаться по следующим параметрам:

• рисунком протектора;
• материалами изготовления;
• назначением;
• сезонностью.

В рамках одного модельного ряда, автовладельцы могут выбрать подходящие под автомобиль диаметр и профиль резины.

Каждая модель рассчитана под конкретного покупателя, которому важны тот или иной скоростной индекс, износостойкость либо экономичность и др.. Например, у бренда Michelin в ассортименте присутствует модель Energy – это экологичное изделие, которое к тому же помогает экономить топливо. Для тех, кто предпочитает агрессивный стиль вождения выпускается Michelin Primacy. Они обеспечивают высокий индекс скорости и хорошую управляемость.

Данная информация зашифрована в буквенно-циферном обозначении, которые прописываются сразу за именем производителя.

По названию модели очень просто определить рисунок протектора и его вид.

Если изделие имеет направленную поверхность, то на нем рисуется стрелка, указывающая направление вращения колеса с надписью «Rotation». На ассиметричных шинах встречаются маркировки Outside и Inside, которые помогают при монтаже резины.

Размер шин

Данный параметр относится к наиважнейшим. Разберем его на конкретном примере – покрышка с маркировкой 195/60 R 14. Цифра 195 указывает на ширину профиля шины. Измеряется она по наружным границам боковых поверхностей резины. Различные защитные пояса и прочие навесные средства в расчет не берутся.

Альтернативный размер шин: как подобрать и что учитывать при выборе

Число 60 – процентное соотношение высоты профиля к его ширине. В нашем случае 117 мм (195/60*100%). Символ «R» – это первая буква английского слова Radial (в переводе радиальный), указывает на тип покрышек. Это наиболее популярный сегодня вариант, он практически полностью вытеснил старые диагональные шины. Последняя цифра в маркировке «14» указывает на диаметр посадочного места на диске, выражается в дюймах.

Таблица соответствия покрышек к профилю обода.

Таблица соответствия покрышек для легкого грузового транспорта к ободу колеса.

* – рекомендуемая величина профиля обода к данному типу шин.

На некоторых моделях в конце маркировки указывается буква «С» (сокращенно от commercial), она означает, что шина имеет усиленную норму слойности. Соответственно такие изделия можно устанавливать на небольшие грузовики, микроавтобусы и фургоны. В этом случае индекс грузоподъемности указывается двумя цифрами. Первая говорит о максимальной нагрузке для одиночного колеса, вторая – для сдвоенного.

Например, шина имеет маркировку 185/75 R 16 С 104/102S. Это значит, что у покрышки повышенная прочность, а индекс нагрузки составляет 104 (или 900 кг) для одиночного колеса, либо 102 (или 850 кг) для сдвоенных. S указывает на максимальную скорость передвижения 180 км/ч (об этом более подробно ниже).

В некоторых моделях покрышек процентное соотношение в маркировке не указывается. В таком случае нужно знать, что она находится в пределах 80-82%. В случаях, когда значение находится ниже 80% его обязательно указывают на шине. Шаг составляет 5%.

На шинах выпущенных на территории США маркировка немного отличается. Рассмотрим ее на следующем примере – 35/12.5 R15 113Q. Первая цифра указывает на внешний диаметр изделия в дюймах. 12.5 – это ее ширины. Единственное отличие заключается в системе измерений – вместо миллиметров дюймы.

Любая автомобильная покрышка имеет свои размеры. Они должны строго соответствовать колесу, на которое устанавливаются. Эти значения обозначаются цифрами 15, 17, 20 и т.д. Подобрать нужные изделия для своего автомобиля можно используя таблицу ниже:

Индекс максимальной нагрузки (или Load Index)

Данная цифра указывает на максимальный груз, который способна выдержать шины. Это значение наносится не конкретным числом, указывающим на массу, а зашифровано в виде кода. Приблизительный показатель по весу можно узнать, если разделить массу авто на 4. Этот индекс обычно указывается сразу после размеров изделия.

Таблица индекса максимальной нагрузки (Max Load).

Здесь также стоит уточнить, что значение, указанное на шинах, говорит лишь о предельно допустимой нагрузке без учета массы транспорта, условий эксплуатации и стиля вождения. К тому же необходимо понимать, что изделие не должна работать на пределе возможностей. Например, для легкового транспорта не следует допускать превышения нагрузки больше 80% от максимального значения, а для внедорожников 70%. Предельная нагрузка не только уменьшает ресурс шины, но может привести и к аварии по причине разрыва.

Выбирая резину для своего автомобиля важно смотреть на индексы максимальной нагрузки и скорости. Покупайте такие изделия с запасом, но не переусердствуйте с ним. Чем больше этот самый индекс, тем тяжелее и массивнее будет покрышка. Что в свою очередь негативно сказывается на динамике езды и потреблении топлива. Всегда старайтесь выбирать что-то среднее.

Максимально допустимую нагрузку на автопокрышках производители указывают как Max Load. Мера измерений – килограммы иногда в фунты. Величина аналогична предыдущей, а единственное его отличие – это подача в абсолютных числах.

Индекс скорости

Данные зашифровываются буквами латинского алфавита. Они указывают на максимально допустимую скорость передвижения с изделиями определенной модели.

Таблица с обозначением индекса скорости в маркировке автомобильных покрышек.

Данный параметр чаще отображается на боковине автошин за индексом нагрузки латинскими буквами.

Максимально допустимое значение давления (Max Pressure)

Также относится к важным параметрам, отображается на теле автомобильных покрышек. Значение давления обозначается в кПа (килопаскалях) либо в PSI (фунт на квадратный дюйм). Часто встречается обозначение в двух системах измерений одновременно. В случаях когда только одно значение, его легко перевести, зная следующее: 1 кгс/см²=0.98 бар=14.223 PSI=98.066 кПа.

Назначение изделий

О том, в каких условия можно использовать то или иное изделие вам расскажут буквы, которые стоят сразу за типоразмером. Встречаются следующие:

• P (Passenger) – устанавливаются на легковой транспорт;
• LT (Light Truck) – подходят для небольших грузовиков и фургонов;
• ST (Special Trailer) – предназначены для установки на прицепы;
• LRO (Low Platform Trailer) – подходят для прицепов с низкой платформой;
• T (Temporary) – для запасного колеса.

По этому параметру шины подбираются в зависимости от техники, на которую они будут устанавливаться.

Степень защиты

Разные производители при изготовлении своей продукции применяют различные технологии, которые помогают уберечь покрышки и колеса от различного рода повреждений, тем самым продлевая их эксплуатационный срок. Например, защита от проколов обозначается так:

С такой технологией автомобиль может продолжать движение на дистанцию от 50 до 150 км, даже в случаях частичного либо полного падения давления, но при скорости не более 80 км/ч.

Также можно встретить маркировки, указывающие на наличие или отсутствие других видов дополнительных защит. Сюда относятся:

• MFS – полная защита закраин диска;
• FR – шина с зашитой обода;
• FB – отсутствует защита обода от повреждения о бордюр;
• Temperature – термостойкость резины на высокой скорости езды, встречается три типа: А, В и С, где А имеет максимальный показатель;
• Reinforced – шина усилена дополнительным слоем корда либо других материалов.

Некоторые заводы изготовители могут указывать на шинах материалы, из которых они изготовлены. Например, «2 POLYESTER CORD+2 STEEL CORD» говорит о том, что изделие имеет 2 слоя корда из полиэстера и 2 из стали.

Сезонность эксплуатации

Встречаются следующие маркировки на покрышках, указывающие на сезон их использования и подходящее дорожное покрытие:

• AS – универсальная покрышка, подходит для любого времени года;
• AGT – всесезонная шина;
• R+W – пригодны для использования в зимний период;
• Frost – зимняя резина;
• AW – можно использовать в любых погодных условиях;
• A/T – применяется на любом дорожном покрытии;
• M/T – подходит для использования в труднопроходимых местах и езде по бездорожью.

Стоит отметить, что многие изготовители погодные свойства своих изделий обозначают не буквами, а изображениями. Например, вы увидели на резине одновременно рисунки снежинки, дождя и солнца – это указывает на всепогодность покрышки. Зимнюю резину маркируют изображением пиков гор или снежинки, иногда и так, и так.

Также на некоторых типах шин вместо стандартного индикатора износа (размером в 1.6 мм) применяют зимний вариант (толщиной 4 мм). В целом зимняя шина легко определяется на ощупь – она значительно мягче.

Следующее, что важно знать автовладельцу – это как расшифровывается маркировка покрышек, пригодных для езды по мокрому асфальту. Обычно они имеют такие обозначения: Aquatred, Aquacontact, Rain, Water, Aqua либо рисунок зонтика.

ЕЩЁ

Всё о CAN-шине, преимущества и недостатки, диагностика

Также можно встретить маркировку M+S или M&S. Оно чаще применяется на европейских заводах. Символ M – это первая буква слова Mud (грязь), вторая S – Snow (снег). Эта маркировка указывает на то, в каких условиях разрешено использование данного изделия. В европейских странах именно такие шины считаются зимними. Дело в том, что у них зимы не такие суровые как в России и большую часть холодного периода там лежит грязь. Те шины, которые у нас принято называть зимними, в Европе маркируются как арктические.

Другие обозначения

На некоторых моделях покрышек сразу после размера указывается 3 индекса:

• Temperature (или температурный) – говорит о том, на сколько шина устойчива к высоким температурам. Бывает трех категорий – А, В и С, где А считается лучшей.
• Traction (торможения) – указывает на качество торможения и сцепления с дорогой на влажном покрытии. Также делится на три категории А, В и С.
• Treadwear (ожидаемый пробег) – измеряется в цифрах больше 100, так как это число считается базовым. 100 соответствует 48 тыс. км.. Чем выше значение, тем лучше покрышка.

В маркировке шин обязательно присутствует индекс износа. По нему определяется степень изношенности изделия и необходимость замены на новые. Чаще располагается на дне канавки максимально близко к надписи TWID (в некоторых случаях TWI или DSI). Место ее расположения легко определить по специальной стрелочке-указателе.

На зимней шипованной резине производители оставляют обозначения, которые несут следующую информацию:

• AD – шипы из алюминия;
• SD – с твердосплавным сердечником;
• DD – вставка с сердечником прямоугольной формы и алмазной геранью;
• OD – овальный сердечник;
• MD – шип из пластика с твердосплавным сердечником.

Также к важной информации, указанной на теле покрышек, относится дата изготовления. Ведь даже если резина не устанавливалась на автомобиль, а просто находилась на хранении, все равно со временем она теряет эластичность, и ее ходовые качества ухудшаются.

Узнать дату выпуска можно по маркировке DOT. Для этого нужно обратить внимание на последние 4 цифры, заключенные в овал – они укажут на неделю и год выпуска. Например, мы видим 2018, это говорит о том, что шина выпущена с завода на 20 неделе 2018 года.

Дополнительные обозначения на покрышках

Данные маркировке дают вам расширенную информацию об автопокрышках и их параметрах. Обозначения выполняются латинскими буквами и указывают на следующее:

• TUBELESS – бескамерная шина.
• TUBE TYPE (иногда ТТ или Mit Schlauch) – шина под камеру.
• PR – индекс слойности. Для легкового транспорта это чаще 4PR или 6PR. В данном случае «R» – Reinforced (усиленная) имеет 4 (6) слоя. Для небольших грузовиков и фургонов подходят покрышки с маркировкой слойности 6PR или 8PR.
• Left или Right (левая, правая) – для установки на ту или иную сторону.
• XL – усиленная шина.
• Steel – металлический корд. Если надпись отсутствует – корд выполнен из текстиля. All Steel означает, что корд из металла применяется как в каркасе, так и в брекере.
• Plies: tread – состав слоя протектора.
• Sidewall – состав боковины.
• DA (иногда Secunda) – штамп пропечатывается на шинах с небольшим производственным дефектом, который не сказывается на их эксплуатационных свойствах.
• Green X (или Reduces CO2) – так называемые «зеленые покрышки», с низким уровнем качения, способствующему снижению расхода топлива, и как следствие уменьшению выброса СО₂ в атмосферу.
• ND – ненаправленный рисунок протектора.
• NHS – для небольшой скорости езды.
• SAG – шина повышенной проходимости.
• SUV – для тяжелых автомобилей (кроссоверов, внедорожников и т.п.).
• REGROOVABLE – рисунок протектора можно углублять путем резки.
• RETREAD – шина бывшая в употреблении и восстановленная.
• Studless – не ошиповывается.
• Studdable – можно ошиповывать.
• Studded – ошипованная покрышка.
• ГОСТ (иногда ТУ) – маркировка некоторых отечественных шин, которые выполнены в соответствии с государственными стандартами.

Так как обозначений очень много, расшифровку важно проводить грамотно, только так вы сможете подобрать нужные вам шины, которые улучшат ходовые качества вашего авто и безопасность передвижения.

Цветные метки на шине

На большинстве покрышек имеются небольшие цветные отметины. Это помогает при их установке и бывают красные, зеленые и желтые:

• Желтый круг или треугольник указывает на самое тонкое место, здесь должен быть золотник диска.
• Красным цветом обозначается самое плотное место. Должно находится напротив отметки L диска.
• Круг зеленого оттенка – это заводское обозначение для первичного монтажа покрышки.

Иногда встречаются цветные полоски на теле шин. Они не несут никакой информации, применяются на производстве и складах для погрузочно-разгрузочных работ, транспортировки, а также хранения.

Маркировка американских покрышек

Встречается две разных маркировки на шинах, произведенных в США. Первая схожа с европейской, отличие заключается в букве «Р» перед типоразмером (от слова Passanger – для легковых автомобилей) либо «LT» (Light Truck – легкий грузовик). Например, P 195/60 R 14 или LT 235/75 R15.

Вторая маркировка значительно отличается от привычной нам. Возьмем в пример такую – 31×10.5 R15 (она полностью соответствует европейской 265/75 R15).

• 31 – наружный диаметр резины.
• 10.5 – ширина покрышки.
• R – радиальная конструкция.
• 15 – внутренний диаметр изделия.

Все величины обозначаются в дюймах. В принципе, если не учитывать, что маркировка идет в непривычной нам системе измерений, то американская маркировка более удобная и понятная, в отличие от европейской, где высота профиля зависит от ширины шины.

Несколько советов

Большинство мировых производителей автопокрышек имеют свои обозначения некоторых особенностей эксплуатации и применяемых в производстве технологий. Информацию о подобных маркировках можно получить только на официальном сайте компании-изготовителя.

На свой автомобиль рекомендуется устанавливать шины не только одного типоразмера и конструкции, но также одной модели и бренда. Это обусловлено тем, что хоть изделия и схожи внешне, при их изготовлении могла применяться разная резина, которая отличается по своим характеристикам, а это может сыграть важную роль в критической ситуации.

При монтаже резины на свое авто избегайте следующих ситуаций:

• низкопрофильная резина впереди, высокопрофильная сзади;
• впереди шипованные шины, сзади без них;
• впереди шины с новым протектором, сзади голые, и наоборот.

Иногда встречаются ситуации, когда покрышки на автомобиле нужно заменить на другие, но нет подходящего типоразмера. Ниже представим вам таблицу взаимозаменяемости шин.

Информация, представленная выше, поможет вам правильно выбрать не только шину, но и ее размеры, максимально подходящие под ваши условия эксплуатации. Ведь ставить первые попавшиеся покрышки нельзя, они попросту не подойдут.

Заключение

Теперь вы знаете о маркировках автомобильных покрышек немного больше. Мы постарались собрать всю самую необходимую информацию и выделили наиболее часто встречаемые обозначения. Изучив данную статью вы с легкостью подберете изделия, подходящие именно под ваше авто и условия его эксплуатации.
