Особенности замена ГРМ и муфт VCT на Ford Focus 2


Очень плохоПлохоСреднеХорошоОтлично (Еще нет голосов, оставьте первым)
Загрузка...

«Народный автомобиль должен стоить не дороже 3000 долларов».  Так поговаривал дядюшка Форд.  Если его слова положить на сегодняшний доллар, то автомобиль  еще не должен ездить больше 100 000 километров. А раз он ездит больше, то в нем все должно быть одноразовое.

Довелось покопаться в Ford Focus 2, мотор 1.6, 2 муфты VCT. Вот уж точно автомобиль оправдывает свое название.  Нет, не в салоне,  не по внешнему виду, и не по управлению. По своей конструкции и исполнению некоторых агрегатов.

После японцев, некоторые вещи просто приводят в неописуемый восторг. Например замена переднего подшипника ступицы.  Конструктивно  все как в правильном автомобиле, за исключением пары моментов.  При внимательном осмотре  видно, что сам подшипник не имеет стопорного кольца. Т.е. колесо держится в поворотном кулаке только силой трения с которой подшипник туда  запрессован. Мелочь, но это новейшие технологии.

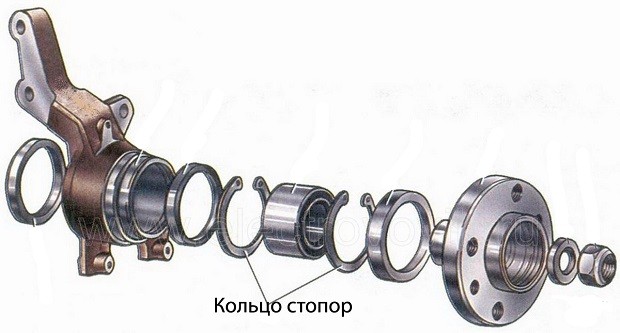

Схема сборки

Второй момент, который порадовал, это принцип запрессовки подшипника. Уже с завода подшипник напрессован на ступицу, и запрессовка этого узла на место происходит таким образом, что прилагаемое усилие, передается через шарики! Когда я ходил в  учениках, за такую запрессовку я получил монтировкой по башке, и получасовую лекцию о вреде данного способа запрессовки  подшипника.  Но времена поменялись, технологии шагнули вперед , и порядок действий изменился.  Возможно там стоит радиально-упорный шариковый подшипник, но что то я в этом сомневаюсь.

Ну и на закуску совсем мелочь.  Болт крепления ШPУСа к ступице. Уж очень он тоненький, и совсем детский.
Приводные ремни одноразовые, по версии производителя. При демонтаже их срезают ножом, а новые одевают специальными приспособлениями, которые идут в комплекте с оригинальным ремнем.

Натяжителя ремня нет!  Если он начал свистеть- можно сразу ехать в магазин за новым, натягивать старый просто нечем.

Сервисный ремень

Продолжаем разговор. Сначала небольшая лекция о вреде чтения.  Не вообще чтения, а технической литературы по ремонту автомобиля, изданной нашими типографиями. Так как машина несколько для меня неизвестная, то для начала, прежде чем ломать, решили  прочитать умную книжку и выяснить нюансы, поняли что ничего страшного, и можно обойтись без специнструмента.  Поставим свои метки, и потом по ним все соберем обратно. Оказалось что не все так просто.

Специальный фиксатор коленвала описанный в книге, немного отличался от того, что было в действительности.  В книжке на коленвале нарисована прорезь под шпонку, а на самом деле ее там нет.

Шестеренка ГРМ и шкив коленвала  удерживаются от проворачивания только  силой трения.

Шкив коленвала

Это при том, что в  этом двигателя клапана запросто  знакомятся с поршнями.

Коленвал

Если в мотор полезли кривые ручки, или попался некачественный болт шкива коленвала, то это бомба замедленного действия.

Ладно, не будем о грустном, пойдем дальше. Купили спецприспособления,

Спецпреспособление

полезли менять сальники. С коленвалом оказалось все в порядке, инструмента хватило, а вот с распредвалами оказалась засада.  На шкивах распредвалов  тоже нет шпонок, и все опять  держится на силе трения. Класс!

Распредвал без шкива

А в книжке про это ничего не написано, просто открутите, поменяйте,  закрутите и соберите все обратно!

И если машина не завелась- обращайтесь в специализированный сервис. И чтобы  правильно собрать привод ГРМ, надо прикупить другое приспособление, или изначально брать полный набор приспособ за 5300р.

В самих муфтах изначально смутило то, что там есть паз, который очень  похож на соединение со шпонкой, но на самом деле это крепление возвратной пружины муфты.

Муфта

Короче говоря. Процедура замена ремня ГРМ и сальника коленвала на Форде описана в интернете, и еще раз ее выкладывать нет смысла.  Если вам надо поменять сальники распредвалов и(или ) муфты VCT , то придется прикупить вот такую планку или набор.

Фиксатор распредвала

Снимаете клапанную крышку, и вставляете планку в заднюю часть распредвалов, и смело откручиваете болты муфт VCT и меняете сальники.

Зафиксированные распредвалы

Снимаем муфты

И потом собираете все обратно.  Есть один нюанс, чтобы установить планку на валы, нужно отвернуть установочный кронштейн двигателя – он очень мешает.  Чтобы отвернуть этот кронштейн — надо отвернуть катушки зажигания.  Ну и далее – водительское  сидение- бензобак- запаску…  Чтобы не разбирать половину автомобиля Ford Focus 2,  рожковым ключом на 10, отворачиваем болт, и отодвигаем мешающий кронштейн.

Кронштейн

Перед тем, как начать заключительное вскрытие мотора, пришлось порыться в инете, коллективный разум помог, но в поисках истины пришлось перерыть кучу мусора, списанного под копирку из этой книги.
Чего стоит описание. « Включите 4ю передачу на механике, или « Р» на автоматической коробке. Затормозите автомобиль  стояночным тормозом, чтобы зафиксировать коленвал от проворачивания.»  Если вариант с механикой еще прокатывает, то  с автоматом – полный бред., «Р» — блокирует коробку, но никак не двигатель!  Внимательно читаем П.13

Про рожковый ключ на 21( для удержания распредвалов)  – ни слова, хотя можно обойтись и 22м.
Да и про «звездочки» тоже не обмолвились.

Место удержания распредвалов

С фиксатором вообще обманули. На картинке 2 фиксатора, тот что покороче используется в данном моторе, о котором идет речь. Сколько ни измеряй, где диаметр 4 мм,  я не нашел.  Да и длина 65 мм  не обязательна, вполне достаточно 40мм.
Так что читать – не всегда полезно.

Некоторые советы по сборке мотора без приспособлений

Между метками на муфтах VCT должно быть 13.5 зуубцов.  А вот с их расположением сложно. Лучше заранее снять крышку, пока ремень ГРМ жив, и нанести свои метки, чтобы потом по ним устанавливать валы.

Помеченные зубцы

Установочные прорези на задней части распредвалов  должны быть в горизонтальном положении, и параллельны срезу ГБЦ.  В качестве шаблона можно использовать подходящую пластину  толщиной 5 мм,  и шириной 23 мм, и 27мм.

Торец распредвала

Болт для фиксации колена может быть любым, а не специально обученным, длиной 40мм, с резьбой М10. Один миллиметр разницы в радиусе не сильно повлияет на работоспособность мотора.

В общем итоге мы получаем недорогой народный автомобиль, который надо чинить в специализированном сервисе. Прям как холодильник.  В случае проблемы с ремень ГРМ, сдивинулась шестерня, рванул ремень (бывает что не гнет клапана, но очень редко) или любая другая поломка. И дядя Вася в придорожном сервисе уже не поможет, если у него в загашнике случайно не заваляется  наборчик приспособлений.  Или не будет головы, чтобы без приспособ  как нибудь собрать мотор, чтобы машина смогла уехать.
