Сегодня утром к нам приехал второй Фокус с двигателем 1.8 Duratec-HE PFI замена цепи ГРМ и устранение масленого аппетита (об этом мы расскажем в другой статье). А здесь мы рассмотрим все особенности замены цепи, необходимый инструмент и специальные приспособления.

Необходимый инструмент

Поскольку это Форд к стандартным размерам головок нам понадобятся головы на 16 и 18. Набор фиксаторов валов Форд (как вариант FORCE F-9046G) так же можно изготовить самому. Для фиксатора распредвалов подойдет подходящий по длине кусок уголка для фиксации коленвала болт М10х1,5 длинной 38мм.

Покупая комплект ГРМ обязательно проследите что бы в нем был болт шкива коленвала, поскольку повторное использование данного болта не допускается.

Так же необходимо купить новые ремни кондиционера и навесных агрегатов, так как старые придется срезать.

Внимание! На данном двигателе звездочки распредвалов и коленвала не имеют фиксирующих шпонок.

Подготовительные операции

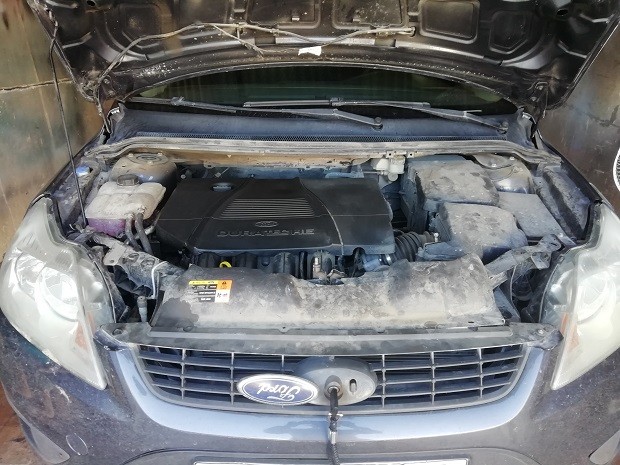

Duratec-HE

Устанавливаем под автомобиль противооткатные башмаки, снимаем переднее правое колесо, правый брызговик и защиту двигателя. Сливаем охлаждающею жидкость. Отсоединяем разъемы модулей зажигания.

Разъемы модулей.
Разъемы модулей.

Демонтируем модули и открутив десяток болтов на 8 снимаем клапанную крышку.

Крепление клапанной крышки.
Крепление клапанной крышки.

Снимаем расширительный бачок сдернув его с креплений, отсоединяем три шланга.

Расширительный бачок.
Расширительный бачок.

Вывешиваем двигатель и снимаем переднею подушку. Ножом срезаем ремень кондиционера и генератора.

Опора двигателя.
Опора двигателя.

Выставляем верхнею мертвую точку

Проворачиваем коленвал до совпадения отверстия на шкиве с отверстием на передней крышке цепи ГРМ. Вкручиваем в него болт М6 длинной не меньше 18мм.

Фиксируем шкив коленвала.
Фиксируем шкив коленвала.

В пазы распредвалов вставляем фиксатор. Если цепь растянулась фиксатор может не заходить в один из пазов, просто доверните нужный распредвал ключом и установите фиксатор.

Фиксатор распредвалов.
Фиксатор распредвалов.

Включаем пятую передачу и вставляем в вентиляционные отверстия тормозного диска, нижу суппорта, отвертку, тем самым блокирую коленвал. Откручиваем болт шкива коленвала и снимаем сам шкив. Усилие там приличное!

Откручиваем три болта и снимаем шкив помпы.

Шкив помпы.
Шкив помпы.

Открутив два болта и одну гайку снимаем паразитный ролик ремня генератора. Запомните его, с помощью него в дальнейшем мы натянем ремень генератора!

Ролик.

Откручиваем все болты крепления передней крышки цепи ГРМ и снимаем ее. Для удобство показана снятая крышка. Заодно можно поменять и передней сальник коленвала.

Передняя крышка цепи ГРМ.
Передняя крышка цепи ГРМ.

Демонтаж старой цепи

С лева внизу, возле звездочки распредвала затаился натяжитель цепи. В руководстве написано    “Нажав тонкой отверткой на храповик через отверстие, разблокируйте натяжитель цепи, затем утопите шток, надавливая на башмак натяжителя и зафиксируйте шток натяжителя в утопленном положении, вставив подходящий стержень в отверстие.” Но поскольку это очень неудобно мы снимем натяжитель целиком а потом просто зарядим его на коленке.

Натяжитель цепи.
Натяжитель цепи.

Ослабляем затяжку болтов крепления звездочек распредвалов, болты не выкручиваем.

Крепление звездочек распредвалов.

Снимаем башмак натяжителя и открутив два болта успокоитель.

Успокоитель цепи.
Успокоитель цепи.

Снимаем цепь привода ГРМ. Откручиваем болт натяжителя цепи масленого насоса и снимаем его вместе с цепью.

Привод масляного насоса.
Привод масляного насоса.

Установка новой цепи ГРМ

Откручиваем заглушку возле правого ШРУСа.

Заглушка.
Заглушка.

Вкручиваем туда приспособление для фиксации коленвала.

Фиксатор коленвала.
Фиксатор коленвала.

Оно должно упереться в шику коленвала. Со снятой крышкой это хорошо видно. Если это не так подведите коленвал в фиксатору.

ЕЩЁ
Ford Fiesta ST200

Коленвал зафиксирован.

Заменяем все звездочки на новые.

Внимание! Звездочки распредвалов не затягиваем, а масляного насоса затянуть обязательно.

Ставим новую цепь ГРМ и масленого насоса, а так же башмак натяжителя и успокоитель. Взводим натяжитель цепи. Шилом отодвигаем храповик.

Храповик.

Заталкиваем шток до упора и фиксируем его подходящим предметом, в нашем случае удачно подвернулся под руку саморез.

Заряженный натяжитель.
Заряженный натяжитель.

Устанавливаем на место натяжитель. Проверяем что коленвал уперся в фиксатор и вынимаем чеку натяжителя цепи. Мы увидим как сработавший натяжитель натянул цепь и повернул звездочки распредвалов в нужное положение. Далее ставим на место переднею крышку цепи ГРМ, предварительно намазав прилегающие поверхности герметикам. Ставим шкив коленвала и снова закручиваем фиксирующий болт М6. Затягиваем болт шкива коленвала моментом 100 Нм и доворачиваем на 90 градусов. Затягиваем болты крепления звездочек распредвалов.

Важно! Держите звездочку распредвала выпускных клапанов (слева) отверткой через отверстие. Что бы при затяжке он не передавал повышенное усилие на цепь и натяжитель.

Вынимаем фиксаторы, заворачиваем на место заглушку и устанавливаем все детали в порядке обратном снятию.

Ремень кондиционера натягиваем с помощью приспособления которое идет в комплекте. Описывать не будем роликов на ютубе полно. А ремень генератора натягиваем с помощью нашего ролика. Одеваем его на шпильку, затем надеваем на него ремень и вставив подходящий по диаметру инструмент тянем в сторону двигателя и как только отверстия совпадут вкручиваем болты. Вот и все!

Видео замены цепи ГРМ на Форд Фокус 2

Удачи на дорогах. Ни гвоздя, ни жезла!
