Замена ремня ГРМ на Volkswagen с двигателем 2.0 FSI

Замена ремня ГРМ на Volkswagen с двигателем 2.0 FSI

В этот раз довелось поработать с двигателем 2.0 FSI. Выпуск семейства двигателей Фольксваген 2.0 FSI был начат с 2002 году, и они являлись дальнейшим развитием 8-клапанных 2.0 MPi. Впервые такие моторы появились на Ауди А4, где они обозначались как AWA, а в 2003 году появился аналог для Ауди А3 и Фольксвагенов — AXW. Отличались они тем, что AWA установлен продольно, тогда как AXW поперечно. Собственно поперечное расположение и делает его обслуживание немного сложнее. Поэтому рекомендую вам запастись временем и терпением.

Перед тем, как поднять автомобиль, обязательно ослабляем болты крепления правого переднего колеса.

Снимаем правое переднее колесо.

Отсоединяем датчик MAF (датчик массового расхода воздуха) и снимаем заводской кожух воздуховода крышку двигателя.

Демонтируем систему “noise pipe”если она есть (нойз пайп, для подачи звука двигателя в салон автомобиля)

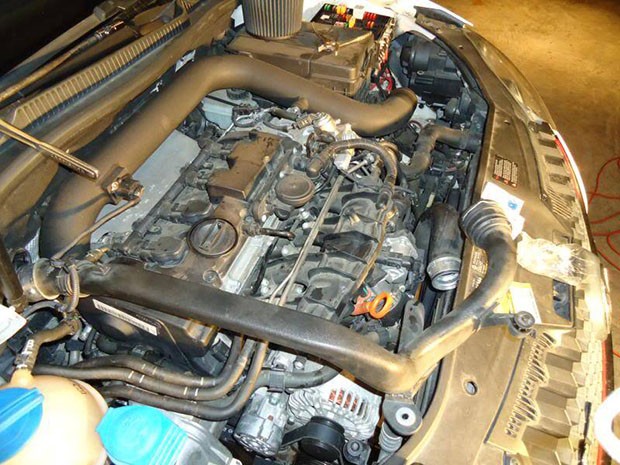

Двигатель

Отсоединяем бачок омывателя от кронштейна и убираем в сторону (10 мм винт).

Отсоединяем резервуар охлаждающей жидкости и также убираем его в бок.  Для этого отсоединяем электрический разъем датчика уровня охлаждающей жидкости, отсоединяем небольшой верхний шланг рядом с крышкой и выкручиваем винты, удерживающие заднюю часть бака (два винта T20 Torx).

Бачок охлаждающей жидкости

Откручиваем 2 болта на 13 мм и снимаем опорный кронштейн.

Опорный кронштейн

Отсоединяем шланг охлаждающей жидкости. Шланг проходит перед крышкой ремня.

Шланг охлаждающей жидкости

Снимаем крышку звездочки кулачка с помощью плоской отвертки.

Крышка звёздочки кулачка

Звёздочка со снятой крышкой

Демонтируем пластиковый пылезащитный кожух двигателя (8 винтов T20 Torx).

Снимаем правый передний брызговик (7 винтов T20 Torx).

Колёсная ниша

Откручиваем натяжитель приводного ремня с помощью рожкового ключа и гвоздя. Снимаем приводной ремень.

Натяжитель приводного ремня

Откручиваем и снимаем натяжитель приводного ремня (3 болта 13 мм).

Далее демонтируем шкив коленчатого вала (6 шестигранных болтов 6 мм). Обязательно фиксируем центральный болт коленчатого вала, чтобы не провернуть его. И не забываем проверять метки на шкиве и крышке.

Демонтаж натяжителя приводного ремня

шкив коленчатого вала

Снимаем нижнюю крышку ремня ГРМ (4 болта 10 мм).

Нижняя крышка ГРМ

Поворачивая по часовой стрелке, подводим распредвал к маркировке ВМТ поворотом центрального болта коленчатого вала ( 19мм ). Маркировка на распредвале должна совпадать со стрелкой на кожухе ремня ГРМ.

Выставление ВМТ

Ещё раз проверяем  ВМТ. Метки должны совпадать, как на фото.

Делаем метки на нижней звёздочке.

Метки на нижней звёздочке

Поддомкрачиваем двигатель с правой стороны.

Поддомкрачиваем двигатель

Снимаем боковое крепление двигателя. Сначала откручиваем болты большего размера (два 18 мм), которые соединяют крепление с двигателем, а затем меньшие болты (два 16 мм), которые соединяют крепление с автомобилем. Все 4 крепежных болта должны быть заменены новыми болтами при повторной сборке.

Боковое крепление двигателя

Откручиваем нижний болт с кронштейна двигателя (16 мм болт).

Ключ

Нижний болт кронштейна

Поднимаем двигатель, чтобы получить доступ к верхним болтам кронштейна двигателя.

Подъём двигателя

Откручиваем верхние болты кронштейна двигателя (2 болта 16 мм).

Верхние болты кронштейна двигателя

Вытаскиваем и убираем кронштейн. Нет необходимости демонтировать нижнее крепление двигателя, оси и водяной шланг, чтобы вытащить кронштейн. Топливные магистрали также не нужно отсоединять.

ЕЩЁ
VW Corrado

Снимаем крышку ремня ГРМ (7 болтов всего, 2 T30 Torx, 5 болтов 10 мм).

Крышка ремня ГРМ

Ослабляем и снимаем натяжитель приводного ремня газораспределительного механизма (1 гайка 13 мм). Ослабляем основную гайку 13 мм, затем вставляем в отверстие и поворачиваем 8 мм шестигранник против часовой стрелки, чтобы ослабить натяжитель.

Натяжитель

Снимаем натяжитель ремня ГРМ, ремень ГРМ, оба обводных ролика.

Демонтаж натяжителя, роликов, ремня

Если нужно заменить водяной насос, то: Сливаем охлаждающую жидкость из шланга радиатора и от шланга охлаждающей жидкости, идущего к масляному радиатору. Шланг маслоохладителя находится непосредственно за большим вентилятором радиатора. Снимаем и заменяем водяной насос (3 болта 10 мм). Момент затяжки болтов водяного насоса – 15 нм.

Замена водяного насоса

Водяной насос

Заменяем натяжные ролики. Для верхнего момент затяжки равен 25 нм, а для нижнего- 35 нм.

Меняем натяжитель приводного ремня газораспределительного механизма и ремень ГРМ.

(смотреть советы по замене ремня ГРМ)

Общий вид двигателя

Рукой затягиваем 13 мм гайку на натяжителе. Используя 8 мм шестигранник поворачиваем по часовой стрелке до тех пор, пока метка не поравняется с вырезом. Крутящий момент  затяжки 13 мм гайки 25нм.

Натяжитель

4 болта крепления двигателя, 6 болтов шкива коленчатого вала и 2 болта крепления опорного кронштейна – эти болты необходимо заменить на новые. 3 болта кронштейна двигателя менять не нужно. Моменты затяжки: 6 мм болты шкива коленчатого вала -10 нм + ¼ оборота. Болты кронштейна двигателя 3×16 мм – 45нм. Болты крепления 2× 18 мм – 60 нм + ¼ оборота. Болты крепления опорного кронштейна 2× 16 мм -40 нм + ¼ оборота. 13 мм болты крепления шайбы 20 мм + ¼ оборота. Крепежные болты колес -110 нм.

Советы по замене ремня ГРМ:

Ремень всегда надеваем на коленвал последним. Начинаем с того, что надеваем его на натяжитель, закрепляем его на верхней части шестерни распредвала и вниз мимо помпы и ролика, оставив шестерню коленчатого вала напоследок.

Шестерня распредвала находится в верхней части петли ремня. Шестерня коленчатого вала находится в нижней части петли. Натяжитель находится с левой стороны петли, поэтому, когда натяжитель затягивается, он убирает провисание ремня с левой стороны петли, а не с правой. Прежде чем затянуть натяжитель, ремень должен быть полностью закреплен на двигателе. При надевании ремня на шестерни убираем всю слабину с правой стороны петли. Правая сторона петли (сторона с водяным насосом) должна быть очень хорошо натянута, а слабина должна быть на левой стороне петли (сторона с натяжителем).

Проворачиваем коленвал два оборота и проверяем совпадение наших меток и натяжения ремня. Если все в норме устанавливаем все детали в порядке обратном снятию. Ну а если нет, то повторяем все заново.

Удачи на дорогах, ни гвоздя, ни жезла!
