Простая замена ремня ГРМ ролика и помпы на Пассат Б5 с двигателем 1,6 AHL

Простая замена ремня ГРМ ролика и помпы на Пассат Б5 с двигателем 1,6 AHL

Сегодня один из постоянных клиентов пригнал авто своей жены, видавший виды Фольксваген Пассат Б5 замена ремня ГРМ и как, выяснилось позже еще и прокладки ГБЦ, но об этом в другой статье.

Интервал замены зубчатого ремня привода газораспределительного механизма 90000 километров пробега.

Процедура замены ремня ГРМ на данном авто не вызывает никаких сложностей, её можно выполнить у себя во дворе даже не имея смотровой ямы.

Важно! При обрыве ремня ГРМ на двигателе AHL гнет все клапана.

Необходимый инструмент и приспособления

Нам понадобятся помимо стандартного набора ключей и головок так же набор звездочек Torx и съемник стопорных колец, он есть практически в любом гараже. Это вместо специального ключа для натяжного ролика. Так же нам понадобится одна двенадцатигранная звездочка для того что бы отвернуть четыре болта шкива коленвала.

Подготовительные операции

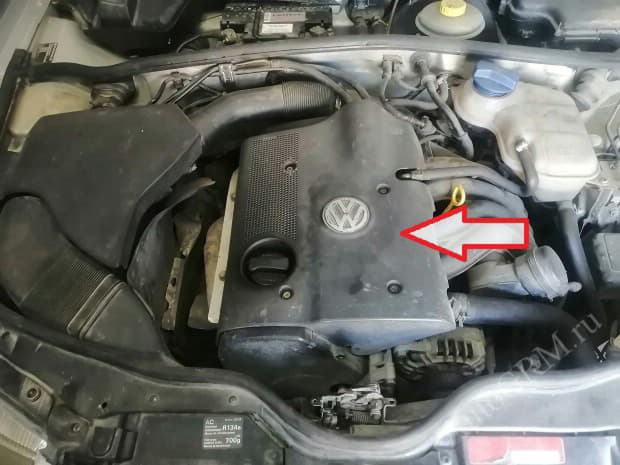

  1. Снимаем декоративную накладку с двигателя и корпуса воздушного фильтра.

Простая замена ремня ГРМ ролика и помпы на Пассат Б5 с двигателем 1,6 AHL

  1. Демонтируем передний бампер. Ничего сложного, никаких потайных болтов. Под ним усилитель, который крепится двумя длинными болтами, его тоже снимаем. Сливаем антифриз с радиатора и отсоединяем верхний патрубок, у радиатора он присоединён быстросъемным разъемом у двигателя пружинным хомутом. Лучше отсоединить у двигателя.

Пассат Б5 двигатель

  1. Снимаем фары. Два винта под звездочку, а также откручиваем крепление радиатора кондиционера, четыре болта на 10. Радиатор вынимаем из нижних направляющих и отводим в сторону. Он соединён с системой гибкими шлангами.

Крепление радиатора кондиционера

  1. Откручиваем с каждой стороны по четыре болта крепления телевизора и кронштейна усилителя бампера.

Крепление телевизора

  1. Отводим телевизор вместе с радиатором в сторону.

Телевизор снят

  1. Ослабляем крепление натяжителя ремня кондиционера и снимаем ремень.

Натяжной ролик ремня компрессора кондиционера

  1. Ключом на 17, за специальный выступ, проворачиваем механизм натяжения ремня генератора почасовой стрелки и снимаем ремень. Открутив три болта снимаем механизм.

Натяжной механизм ремня генератора

  1. Отщелкиваем защелки и снимаем верхнею защитную крышку ремня ГРМ. Кстати чтобы было поудобнее можно снять крыльчатку с вискомуфты, крепится четырьмя болтами на 10.

Передняя крышка ремня ГРМ

Выставляем верхнею мертвую точку

  1. Проворачиваем коленвал, по часовые стрелки, до момента совпадения метки на зубчатом шкиве распредвала и метки на задней крышке ГРМ. Удобно пользоватся накидным ключом на 19 или многогранной головкой.

Метка на шкиве распредвала

  1. На шкиве привода вспомогательных агрегатов так же должна совпасть метка с и=меткой на передней крышке ГРМ.

Метка на шкиве вспомогательных агрегатов

  1. Вот такая должна получится картина.

Общий вид ГРМ



  1. Снимаем шкив привода вспомогательных агрегатов открутив четыре болта, многогранная звездочка. У меня кто-то при прошлой замене слизал грани и пришлось два болта откручивать зубилом. Что бы не заказывать такие болты вкрутил два от ВАЗовского сцепления, те у которых резьба М8 и головка на 8.

Крепление шкива

  1. На зубчатом шкиве коленвала метка смотреть должна вниз и быть напротив паза.

Метка звездочки коленвала

  1. Ставим сверху еще одну метку для удобства контроля.

Дополнительная метка

  1. Откручиваем гайку натяжного ролика и снимаем его и ремень ГРМ.

Замена помпы

  1. Тут вообще проще некуда. Три болта открутил и помпа у тебя в руках.

Крепление водяного насоса

ЕЩЁ
VW Corrado

  1. Для уверенности можно немного смазать прокладку новой помпы герметиком.

Крепление водяного насоса

  1. Устанавливаем на место новый водяной насос и затягиваем болты крепления.

Установка нового ремня ГРМ

  1. В новом комплекте у нас ремень ГРМ. Натяжной ролик и гайка ролика.

Новый комплект ГРМ

  1. На натяжном ролике имеется стрелочный индикатор правильной натяжки. Когда мы натянем ремень стрелка встанет напротив метки.

Стрелочный индикатор

  1. Проверяем совпадение всех меток. Устанавливаем на место натяжной ролик таким образом, чтобы загиб на корпусе попал в место установки технологической заглушки на ГБЦ. Одеваем новый ремень ГРМ сначала на зубчатый шкив коленвала, помпу, шкив распрелвала и натяжной ролик. Гайку крепления ролика не затягиваем.

Правильная установка ролика

  1. Натягиваем ремень ГРМ, обязательно по направлению, указанному на натяжном ролике. Здесь нам поможет съемник стопорных колец.

Натягиваем ремень ГРМ

  1. Натягиваем ремень ГРМ до того момента как стрелка на ролике встанет напротив метки, затягиваем гайку крепления.

Правильная натяжка ремня ГРМ

  1. Проворачиваем коленвал два оборота и еще раз проверяем совпадение всех меток и натяжку ремня ГРМ. Если все совпало, сборку проводим в обратной последовательности.

Установлен новый ремень ГРМ

Как я и обещал все очень просто, если бы не надо было снимать бампер и телевизор процедура замены ремня ГРМ на данном авто заняла бы минут 30, а так уйдет часа два с половиной.

Удачи на дорогах. Ни гвоздя, ни жезла!
