Замена ремня ГРМ на Volkswagen Golf V GTI

14.08.2018

Сегодня в нашей статье будет представлено пятое по счету, поколение спортивных хэтчбеков Golf GTI. Мощный 200-сильный двигатель данного автомобиля будет приносить вам сплошное удовольствие от езды, если не забывать его вовремя обслуживать. И неотъемлемой частью технического обслуживания является замена ремня ГРМ. Volkswagen рекомендует делать замену каждые 150000 км.

Помните, что порванный во время езды ремень, может привести к критическим повреждениям двигателя.

Для комфортной работы нужно будет поддомкратить двигатель и снять правое переднее колесо.

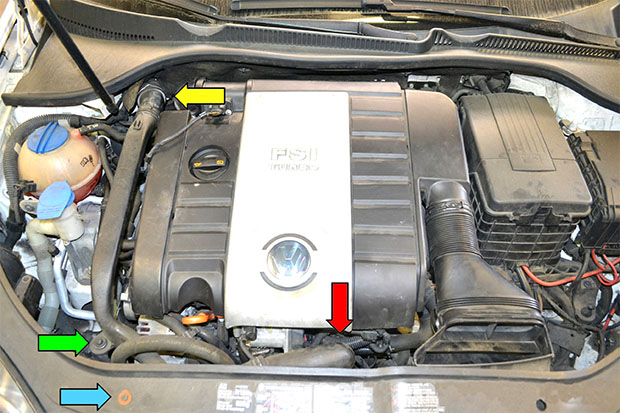

Для начала снимаем воздуховод. Воздуховод и шланги проходят от системы впуска и отводят воздух до того, как он достигнет корпуса дроссельной заслонки (красная стрелка). Этот воздух проходит через трубу, которая закреплена 8 мм болтом (синяя стрелка) и T30 Torx (зеленая стрелка) и входит внутрь с помощью быстросъемного фитинга (желтая стрелка).

Затем нужно будет снять защиту двигателя. На каждой стороне есть четыре винта T25 Torx (красные стрелки), удерживающие защиту, снимаем их и вытаскиваем поддон из фрикционных зажимов (желтые стрелки) на переднем бампере.

Далее нужно будет снять приводной ремень (желтая стрелка) и натяжитель (красная стрелка).

Снимаем защитный кожух газораспределительного механизма, чтобы увидеть ремень и звездочку. Для этого откручиваем два винта T30 Torx на верхней части защитного кожуха.

Кожух плотно прилегает, поэтому постарайтесь не повредить его при снятии. Под защитой (красная стрелка) видно ремень и зубчатое колесо (желтая стрелка).

Проворачиваем двигатель до тех пор, пока вырез на зубчатом колесе (красная стрелка) не выровняется с отметкой на корпусе (желтая стрелка).

Примечание: кто-то пометил колесо в двух местах белым, но мы должны увидеть выемку в зубчатом колесе (красная стрелка).

Повернуть двигатель по часовой стрелке можно, прокручивая 19-мм гайку на коленчатом валу.

Снимаем шкив коленчатого вала. Удерживая центральный болт на 19 мм (красная стрелка), выкручиваем шесть шестигранных болтов на 6 мм со шкива (желтая стрелка).

Шкив коленвала имеет отверстие для установочного штифта (красная стрелка), которое соотносится с кривошипным штифтом (желтая стрелка), поэтому его можно установить только в одном положении.

Откручиваем пять винтов Torx T30 на нижней крышке приводного ремня газораспределительного механизма. Пока мы еще не можем снять крышку, так как сначала нужно снять крепления двигателя.

Затем нужно отодвинуть расширительный бачок, чтобы получить доступ к двигателю. Если вы не боитесь разлить охлаждающую жидкость, то сливать её из охлаждающего бачка не нужно; отсоединяем небольшой штанг (зеленая стрелка), отсоединяем датчик (желтая стрелка) и выкручиваем два винта T25 Torx (красные стрелки) и убираем бачок в сторону, удерживая его вертикально, чтобы не пролить охлаждающую жидкость. Если вы боитесь разлить охлаждающую жидкость, отсоединяем шланг на дне и сливаем жидкость из бачка. Дальнейшие действия такие же как и в первом случае.

Используя ключ на 10 мм снимаем бачок омывателя лобового стекла.

Для выполнения работы нужно будет поставить опорные стойки под двигателем. Для равномерного распределения веса двигателя можно между поддоном и стойкой вставить кусок доски или толстой фанеры.

Откручиваем два 13 мм болта, удерживающих кронштейн между колесом и креплением двигателя. Демонтируем кронштейн.Снимаем заглушку под правым колесом и откручиваем 18 мм болт под ней.

Используя шарнирный ключ и головку на 18 мм, откручиваем болт нижнего крепления двигателя (красная стрелка). Жёлтая стрелка показывает отверстие на крыле для снятия второго болта.

Далее откручиваем два 18 мм болта.

Откручиваем два 16 мм болта, удерживающих крепление на раме.

Снимем часть рамы с креплением двигателя с автомобиля.

Используя домкрат, поднимаем двигатель, чтобы получить достаточный зазор для доступа к последнему 18 мм болту крепления двигателя.

Болт длинный, поэтому зазор должен быть достаточным, чтобы его вытащить.

Снимаем крепление двигателя с автомобиля. Оно плотно сидит, поэтому для снятия его нужно порасшатывать.

Теперь выкручиваем последние два винта T30 Torx, удерживающие нижнюю крышку ремня ГРМ.

Снимаем нижнюю крышку ремня ГРМ.

Теперь нам доступна вся передняя часть двигателя. Используем 19 мм накидной ключ (красная стрелка), чтобы повернуть двигатель по часовой стрелке, и убедиться, что метка на звездочке (желтая стрелка) выровнена с меткой на головке (зеленая стрелка).

С надетым ремнём ГРМ сделайте несколько меток на звездочке и корпусе кривошипа.

Я делаю 2-3 метки, которые можно увидеть в независимости, работаете ли вы над или под двигателем (красные и желтые стрелки).

Теперь, когда все снято, у нас есть доступ ко всем компонентам на передней части двигателя: звездочке кулачка (фиолетовая стрелка), натяжителю ремня (красная стрелка), роликам (желтые стрелки), звездочке коленчатого вала (синяя стрелка) и помпе (зеленая стрелка).

Для снятия ремня необходимо ослабить гайку 13 мм (красная стрелка) натяжителя, а затем с помощью 8 мм шестигранника повернуть натяжитель против часовой стрелки, пока натяжение ремня не ослабнет.

Сначала снимаем ремень с помпы.

После этого снимаем его с стальных частей двигателя.

Монтаж производится в обратном порядке. Всегда надеваем ремень на шкив коленчатого вала последним. При установке нового ремня поворачиваем натяжитель в направлении стрелки (красная стрелка, по часовой стрелке) до тех пор, пока выемка не выровняется с язычком (зеленые стрелки) и затягиваем гайку 13 мм. Используем 19 мм накидной ключ и поворачиваем двигатель 2 полных оборота по часовой стрелке вручную. Метки на звездочке, головке и отметки, которые мы сделали, должны быть на одной линии. Если они не выстраивается в линию, то вы где то ошиблись, снимаем ремень и повторяем попытку, пока не встанет все правильно.
