Замена ремня ГРМ на Volkswagen Golf IV GTI


Герой нашей сегодняшней статьи Volkswagen Golf IV GTI. Производитель рекомендует менять ГРМ каждые 150000 км, но мы советуем вам не затягивать и менять ремень каждые 100000 км. Обрыв ремня может привести к самым неприятным последствиям для вашего двигателя.

Для начала работы сначала необходимо снять клиновой ремень и натяжитель.

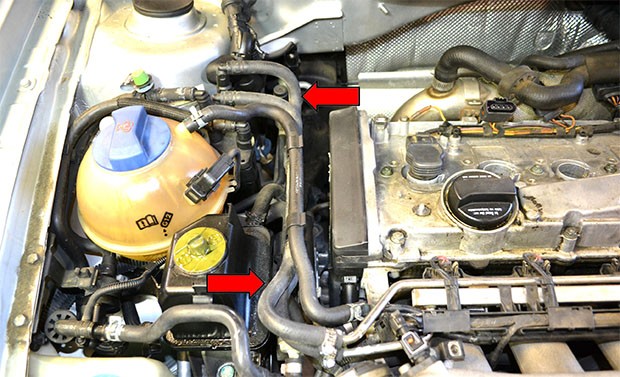

Для удобства замены ремня ГРМ советуем снять шланги, которые указаны красными стрелками. Перед снятием не забываем промаркировать шланги и места, куда они крепятся.

Снятие шлангов

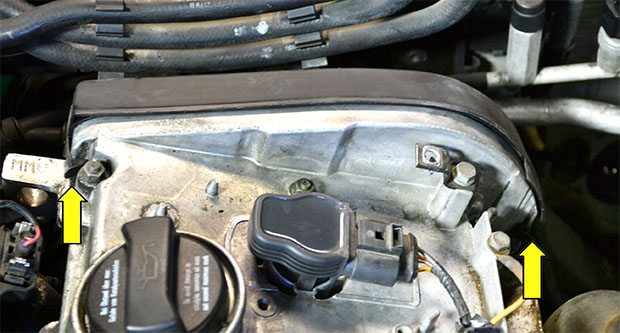

Снимаем верхнюю крышку ремня. Для этого подцепляем две защелки пальцем или плоской отвёрткой.

Верхняя крышка

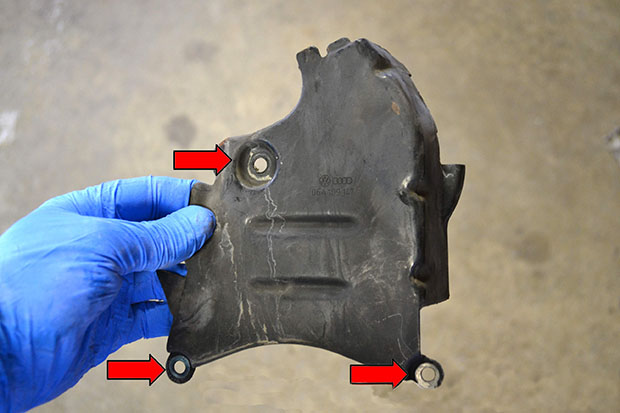

После этого нужно снять нижнюю крышку ремня. Откручиваем 3 болта на 10 мм и снимаем крышку.

Нижняя крышка ремня

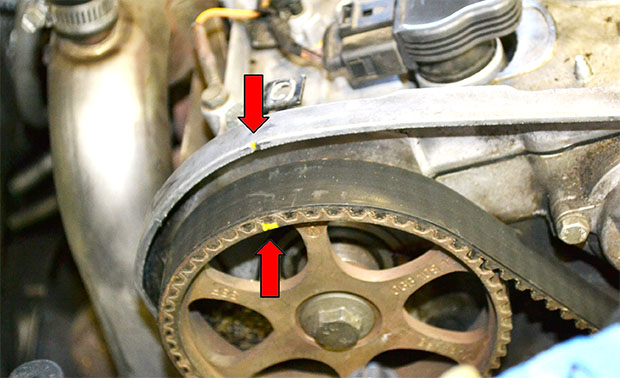

Устанавливаем двигатель в ВМТ. Поворачиваем двигатель до тех пор, пока метки на головке и цепной звезде не выровняются.

Уставновка ВМТ

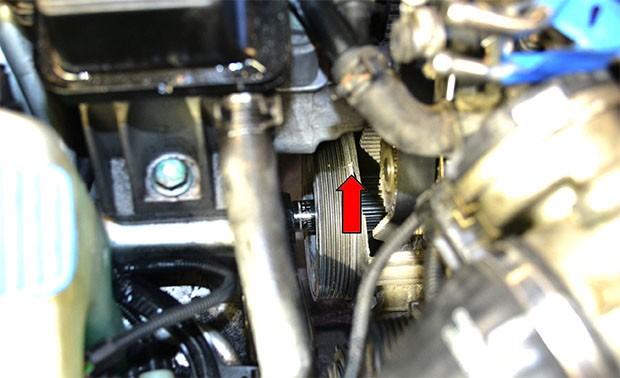

После этого убеждаемся, что метка на коленвала выровнена с меткой на блоке.

Метка коленвала

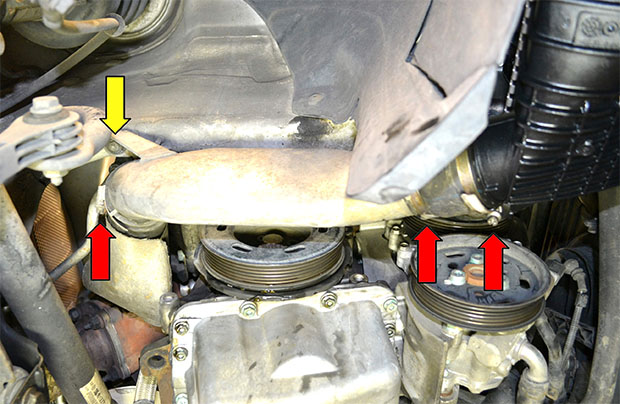

Снимаем правое переднее колесо и брызговик. Снимем три хомута (красные стрелки) и откручиваем одну гайку на 10 мм (желтую стрелку), которые соединяют воздуховод между турбокомпрессором и промежуточным охлаждением.

Воздуховод

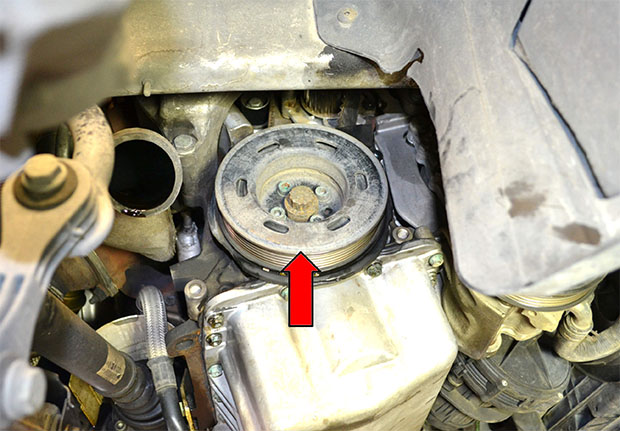

Предыдущая операция даст нам доступ к демпферу.

Демпфер

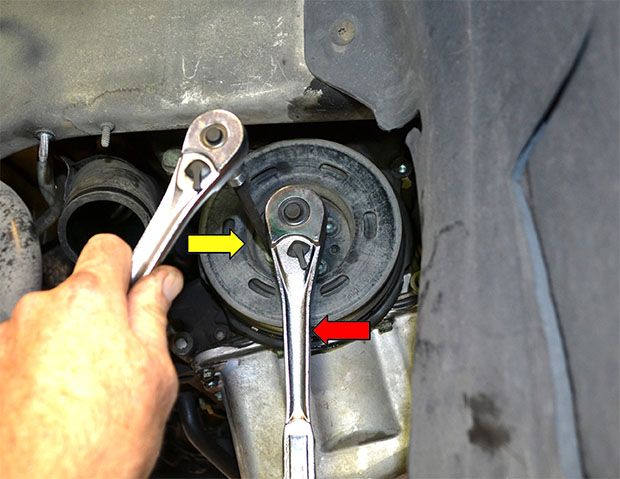

Далее откручиваем четыре шестигранных болта на 6 мм, удерживающих демпфер. Для этого используем ключ на 19 мм (красная стрелка), чтобы удерживать коленвал и откручиваем болты на 6 мм (желтая стрелка). Демпфер имеет шпоночный паз, который служит для маркировки расположения ВМТ. Если вам показалось, что коленвал сдвинулся, когда вы откручивали 4 болта, то вставляем один из болтов в отверстие и убеждаемся, что двигатель находится в ВМТ.

Демонтаж демпфера

Демонтируем демпфер.

Снятие демпфера

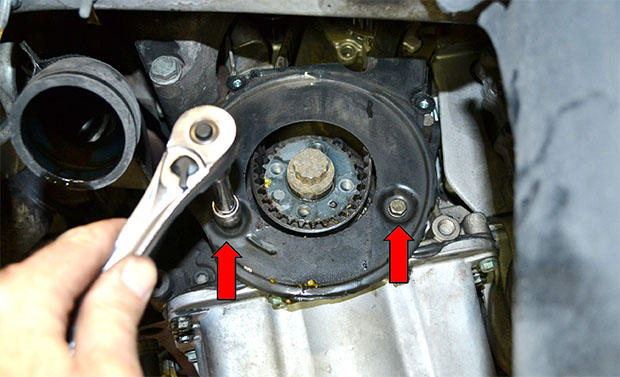

Откручиваем два болта на 10 мм, удерживающих нижнюю крышку коленвала.

удерживающие болты

Убеждаемся, что коленвал все еще находится в ВМТ и делаем метку на звездочке коленвала как показано на фото. Это сэкономит наше время, когда мы установим новый ремень, так как не нужно будет снова устанавливать демпфер, чтобы проверить ВМТ.

Маркировка звёздочки

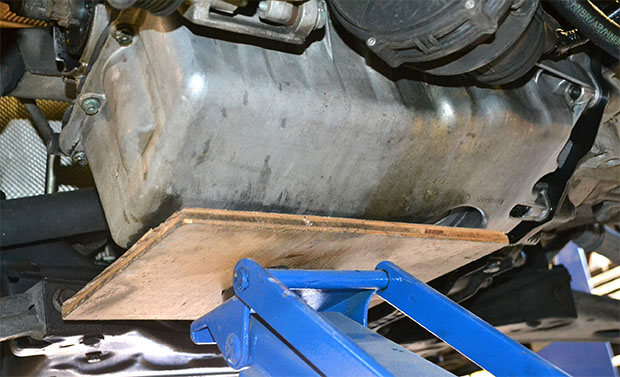

Ставим опорные стойки под масляным поддоном. Необходимо демонтировать правое боковое крепление двигателя, чтобы снять ремень.

Опорные стойки

Снимаем бачок охлаждающей жидкости, отсоединив датчик (желтая стрелка) и выкручиваем два крепежных винта (красные стрелки).

Бачок охлаждающей жидкости

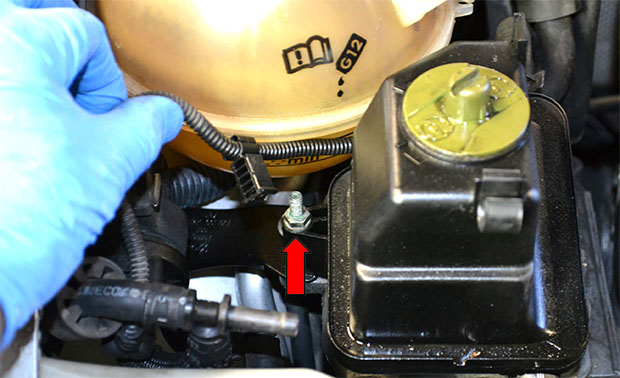

Снимаем пластиковый разъём, а затем откручиваем гайку на 10 мм (красная стрелка), удерживающую бачок гидроусилителя руля.

бачок гидроусилителя руля.

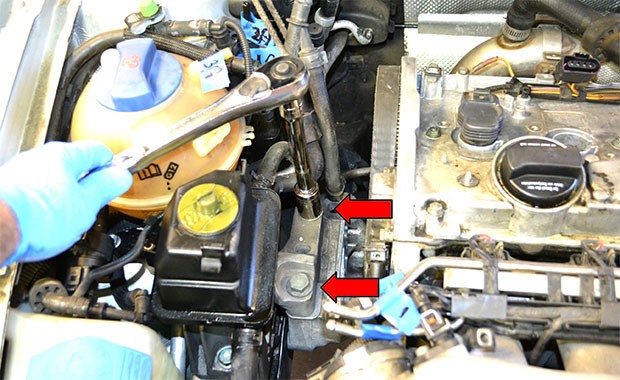

Откручиваем два болта на 19 мм с передней стороны крепления.

болты

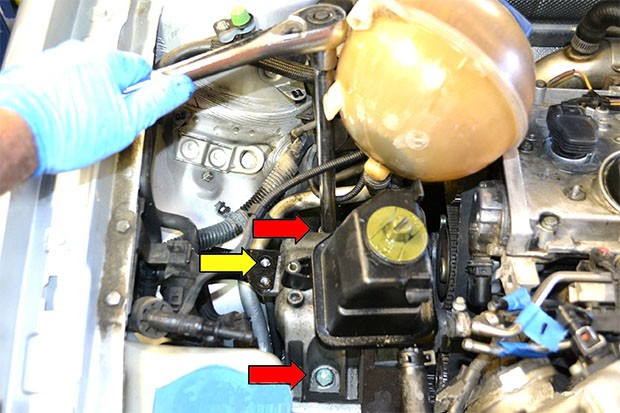

Откручиваем болт на 13 мм (желтая стрелка) и два болта на 16 мм (красные стрелки) на кронштейне под бачком жидкости ГУР.

Кронштейн

Снимаем боковую крышку с двигателя.

Боковая крышка

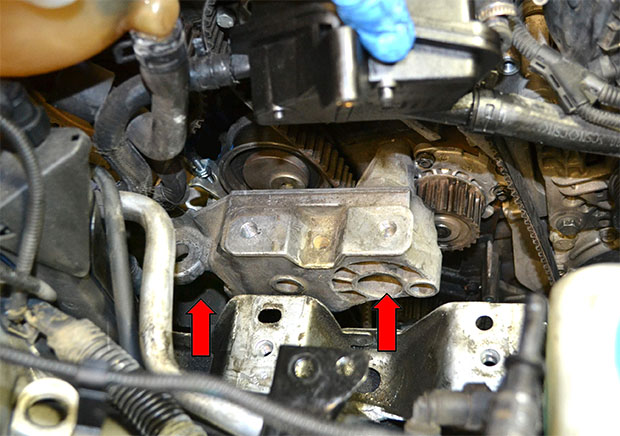

Используя ключ на 16-мм, откручиваем три болта . Два из них отмечены красными стрелками, третий болт откручиваем, работая под автомобилем.

3 болта

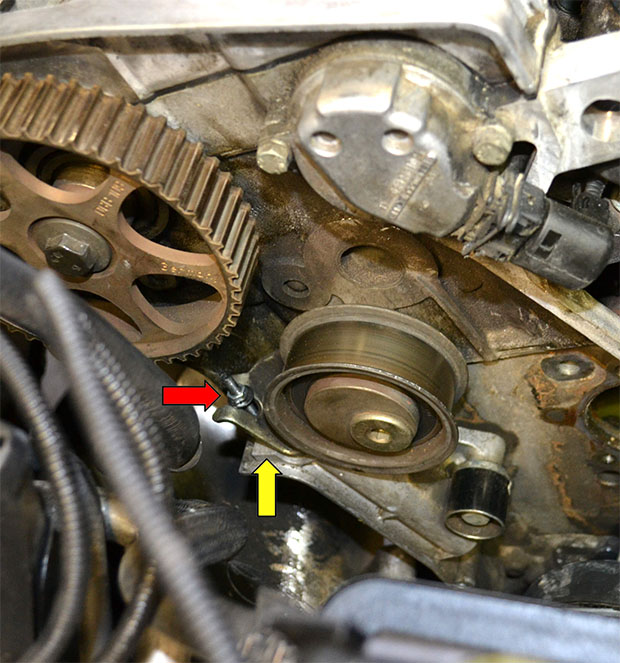

Теперь у нас есть доступ к натяжителю приводного ремня газораспределительного механизма. Если вы не купили комплект для снятия натяжителя, то в данном случае вам понадобится шпилька с резьбой 5×55 мм, а также гайка и маленькая шайба. Начинаем с завинчивания резьбовой части шпильки в держатель натяжителя на блоке двигателя. В кронштейне имеется небольшое резьбовое отверстие, на которое шпилька будет вкручиваться (желтая стрелка). Затем поставим шайбу и накрутим гайку на шпильку так, чтобы они находились между вырезами в рычаге / стержне натяжителя (красная стрелка). Используем ключ на 8 мм и затягиваем гайку до тех пор, пока не сможем сместить ремень.

После этого устанавливаем новый ремень и собираем всё в обратной последовательности.

Натяжитель

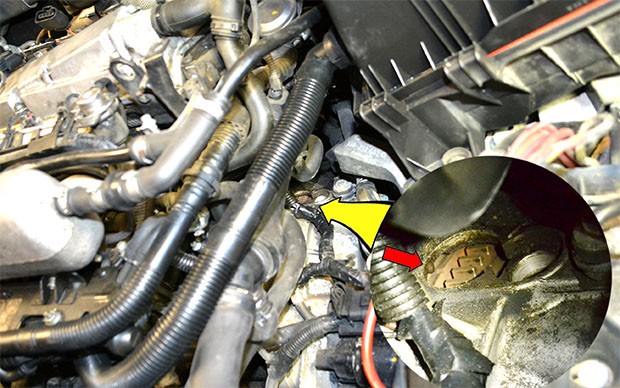

Если вы в итоге запутались с положением ВМТ на корпусе маховика есть смотровое отверстие. Снимем заглушку, и увидим небольшой маркер (красная стрелка), с которым выемка в маховике совместится, если коленчатый вал находится в ВМТ.

Смотровое отверстие

Удачи на дорогах, ни гвоздя, ни жезла!
